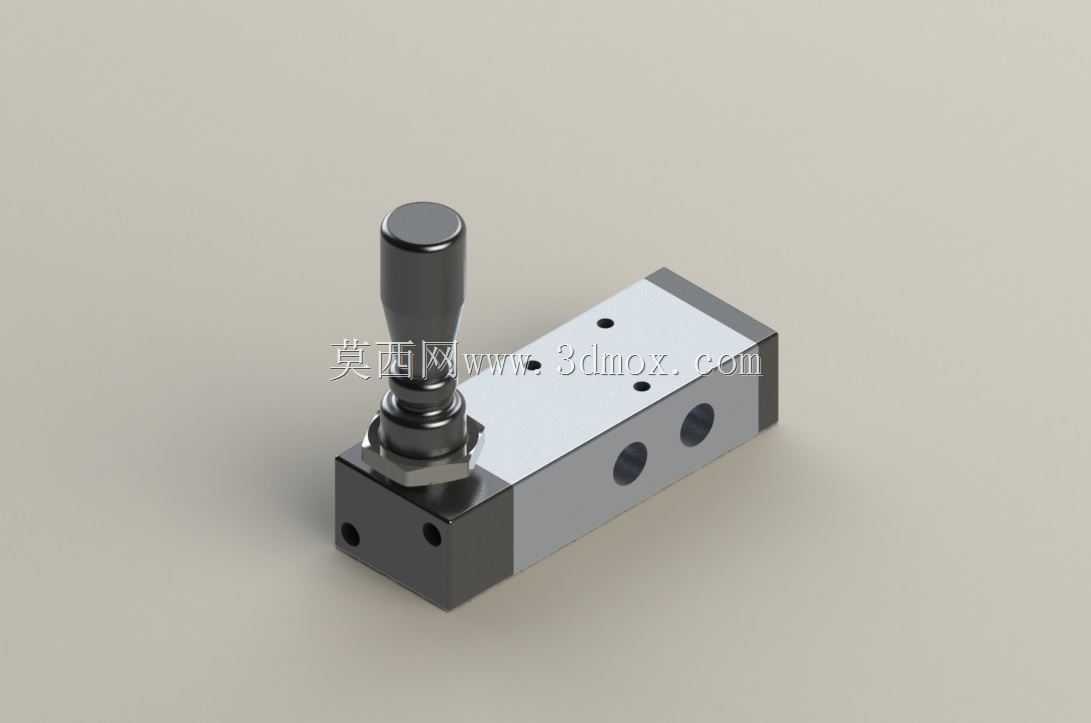

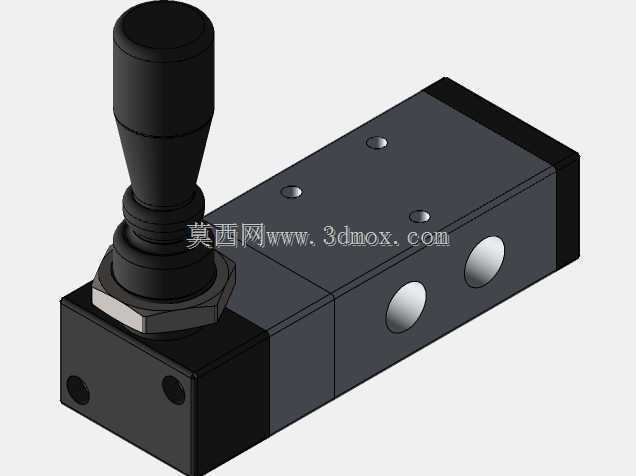

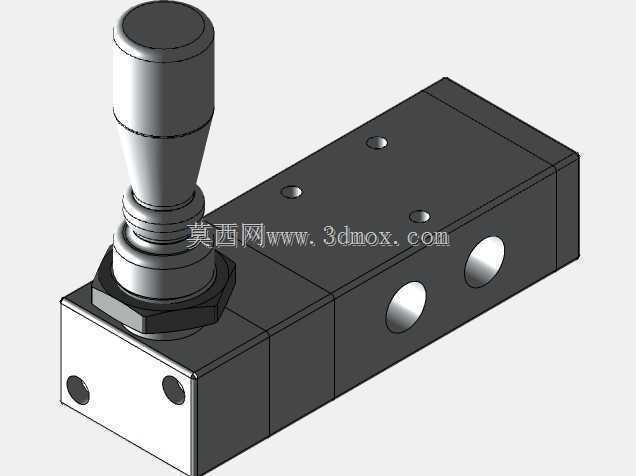

JXPC4H330-08型气动手拉控制阀结构

　　这款手拉阀主要应用在各类气动回路的末端手动控制场景，常见于小型自动化生产线的手动工位、工装夹具的气路切换、小型气动设备的启停与换向控制环节，也可作为气动系统调试阶段的临时手动控制元件，替代电磁阀完成无供电场景下的气路通断与换向操作。从功能特性来看，该阀属于二位五通手动换向阀，通过顶部的手拉操作杆带动阀芯轴向移动，实现不同气路端口的通断切换，可控制双作用气缸的伸出与缩回动作，也可适配单作用气缸的控制需求，操作时的扳动行程经过优化，操作力度适中，不会出现操作卡滞或者误触发的情况，阀芯与阀体之间的密封结构采用耐磨材质，能够在常规工厂气源环境下长期稳定工作，避免气路泄漏问题。在设计思路上，整体采用模块化的板式安装结构，

　　阀体主体为硬质铝合金材质，兼顾结构强度与轻量化需求，表面做了硬质氧化处理，能够抵御车间环境中的轻微油污、粉尘侵蚀，操作杆部分采用金属材质搭配密封锁紧结构，操作端的防滑柱面设计方便操作人员戴手套操作，底部的安装面做了平面度精加工处理，保证安装时与阀座或者安装板之间的密封贴合度，气路接口采用标准内螺纹设计，能够适配常规气动软管的快插接头连接，不需要额外定制转接件。外形尺寸方面，整体为长方体布局，长度方向预留了足够的阀芯移动空间，宽度方向的尺寸控制紧凑，不会占用过多安装面板空间，安装孔位采用标准间距设计，可直接替换同规格的其他品牌手拉阀，不需要重新加工安装孔，安装边界上，操作杆的扳动角度范围内没有突出的结构干涉，

　　安装时只需要预留操作杆的扳动空间即可，侧面的气路接口排布整齐，接气管后不会出现管线弯折干涉的情况，阀体底部的密封槽位置精准，安装时只要对齐安装孔锁紧固定螺丝，就能保证各气路之间不会出现串气问题。在实际选型使用时，该阀适配常规0.15-0.8MPa的工作气源压力，能够满足绝大多数工厂气动系统的压力需求，内部流道经过平滑处理，气路流通时的压力损失小，不会因为流道狭窄造成供气流量不足的问题，可适配缸径80mm以下的双作用气缸控制需求，在手动操作的工位上，相比电磁阀不需要布设控制线路，安装布线更简单，操作反馈直接，操作人员可以通过操作杆的位置直观判断当前气路的通断状态，避免出现误操作。
