工业设备用槽式定位夹持支撑构件

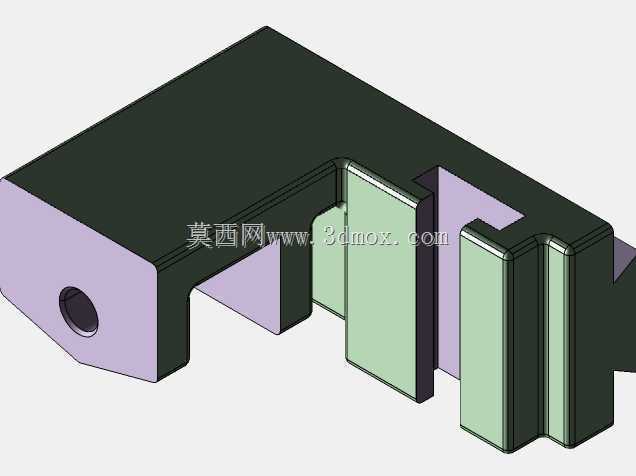

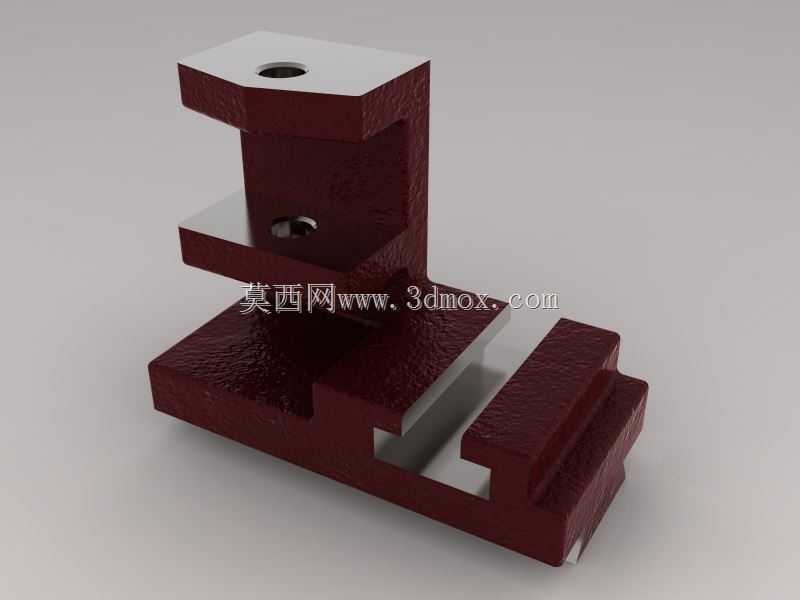

　　这款槽式定位支撑构件，主要应用在自动化产线工位定位、工装夹具装夹、小型设备模组装配等场景中，承担工件位置限定、辅助支撑、配合锁紧的核心作用，在机加工上下料工位、检测工位定位、装配工装辅助固定环节都能看到这类构件的身影。从结构设计来看，整体采用C型开放式框架搭配底部双导轨槽结构，上部开设的同轴通孔用于穿装锁紧螺栓，可配合压块实现对上方工件的压紧固定，中部的横向通孔可穿装定位销或者微调螺栓，实现对构件安装高度或者夹持间隙的微调，底部的双平行槽结构适配标准工业导轨安装，不需要额外加工安装基面，可直接卡入导轨后通过侧顶丝锁紧，大幅缩短工装调试的周期。设计阶段优先考虑了安装边界的适配性，整体外轮廓无突出尖锐棱角，所有棱边做了R2倒钝处理，

　　避免安装调试过程中划伤操作人员，上部安装面的平面度控制在0.02mm以内，保证与被支撑工件的贴合度，避免装夹过程中出现应力集中导致工件变形。构件的壁厚做了差异化设计，受力集中的上部锁紧块位置壁厚加厚30%，中部连接臂在保证结构刚性的前提下做了局部减重处理，既满足频繁装夹的强度要求，又能控制整体重量，降低移动模组的负载。在实际使用中，这类定位构件可单独作为单点定位支撑使用，也可多个组合使用，针对不同尺寸的条形工件、板类工件实现多点位同步定位，配合不同长度的锁紧螺栓，可适配10-35mm厚度范围内的工件装夹需求，底部导轨槽的宽度适配市面上主流的15系列、20系列工业铝型材导轨，不需要额外定制转接件，就能快速集成到现有工装体系中。

　　结构上没有冗余的复杂曲面，常规的铣削加工即可完成全部工序，加工成本可控，后期维护也十分便捷，当锁紧面出现磨损后，仅需研磨上部安装面即可重复使用，不需要整体更换构件，能有效降低工装维护的成本。在装配调试时，可先将构件卡入导轨预紧，调整到目标位置后再锁紧底部顶丝，上部的锁紧螺栓可根据工件的材质更换不同端头的压块，比如针对易刮花的铝件、塑料件，可搭配聚氨酯压头，针对刚性较强的钢件可搭配硬质合金压头，适配不同材质工件的装夹定位需求，不会对工件表面造成压伤。
