秋千类游乐设施用摆动连接支架结构

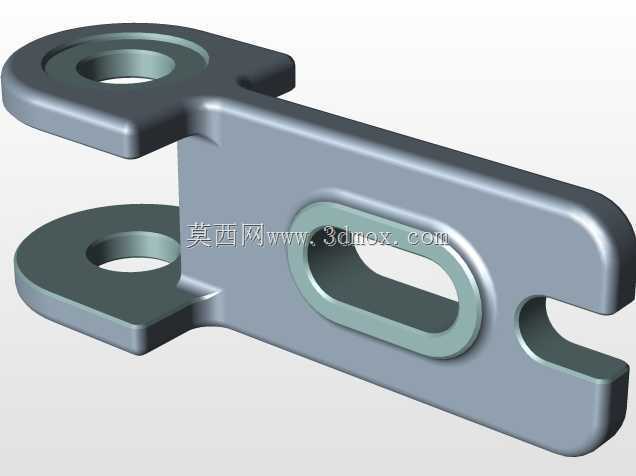

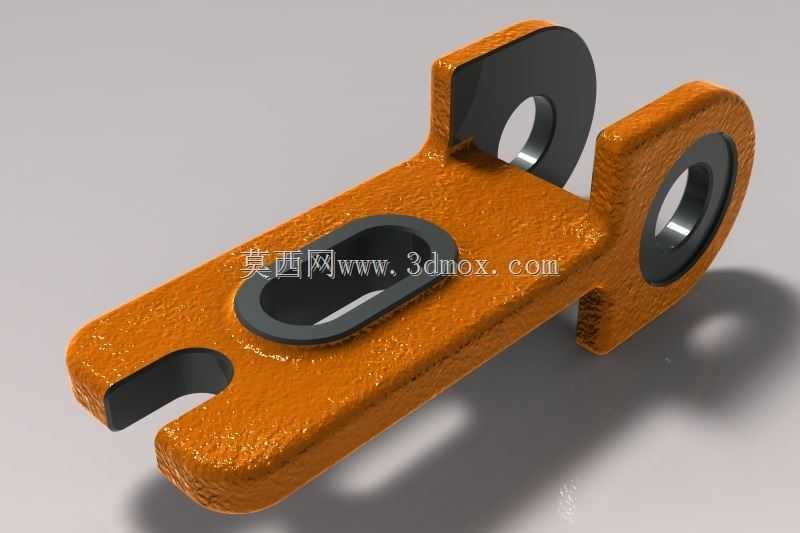

　　这类摆动支架多应用在小型户外游乐设施、轻型往复摆动机构的连接节点中，核心作用是作为摆动端与固定基座的中间传力构件，承担往复摆动过程中的交变载荷，同时约束摆动轨迹在设计范围内，避免出现侧向偏移或窜动问题。从结构设计来看，主体采用一体式铸钢基材设计，表面做橘色防锈涂覆处理，两个带通孔的立耳分别对应摆动销轴与固定端销轴的安装位，立耳内侧预留了衬套安装沉孔，可嵌入自润滑铜套或工程塑料衬套，降低销轴转动过程中的磨损，延长构件维护周期。底板位置开设的长圆形腰型孔，是为了适配安装现场的孔位偏差，允许固定端螺栓在一定范围内调整位置，降低基座加工的精度要求，同时腰型孔的长度方向与摆动平面垂直，不会影响摆动过程中的受力传递。

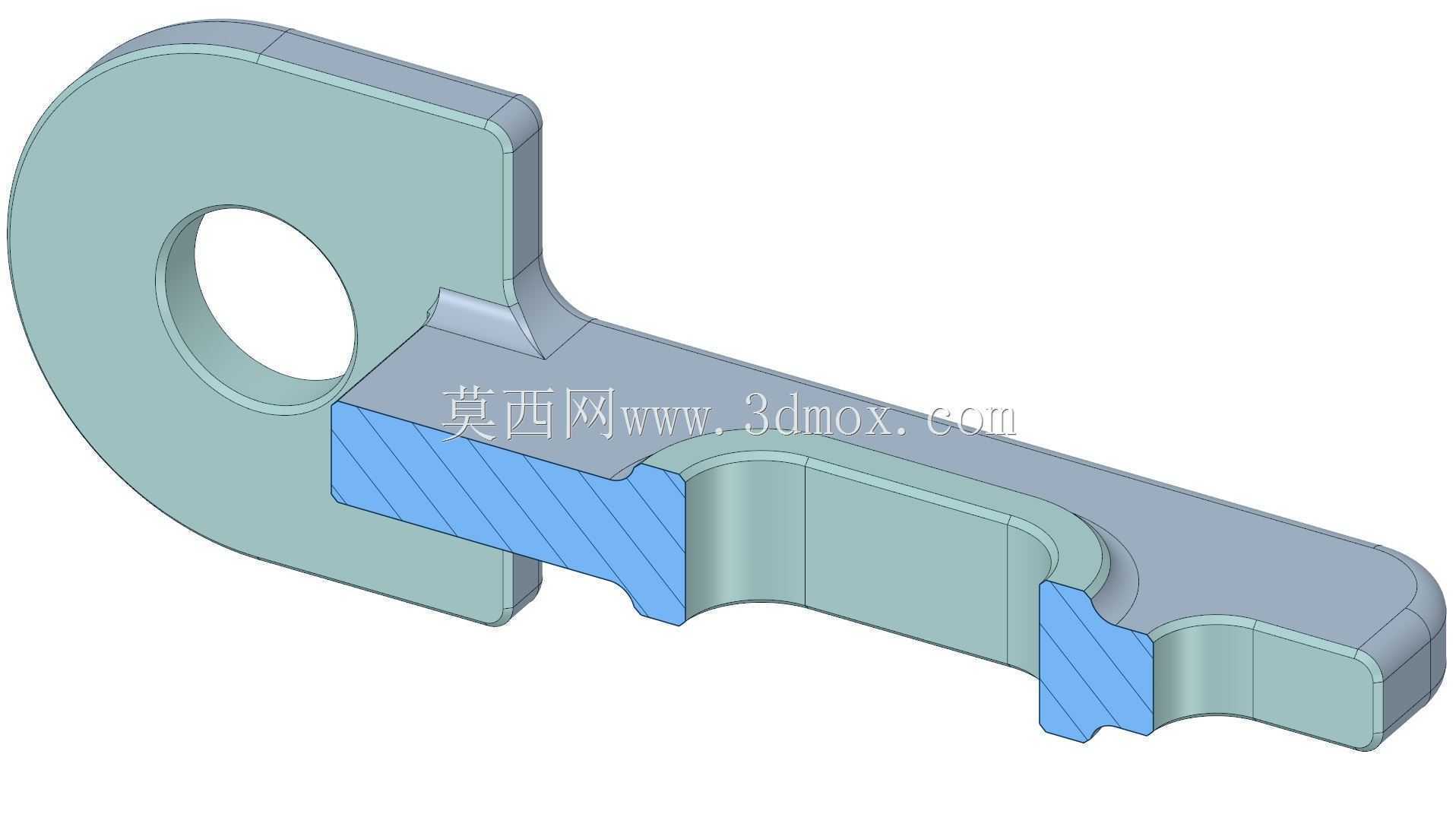

　　底板前端的开口卡槽属于快装结构设计，安装时可先将卡槽卡入基座的定位凸台完成预定位，再穿入固定螺栓，无需全程托举构件对位，大幅提升高空或狭小空间内的安装效率。设计阶段需要重点核算立耳与底板连接处的圆角过渡应力，往复摆动过程中该位置属于应力集中区域，圆角半径取值过小容易在长期交变载荷下出现疲劳裂纹，因此建模时需要在连接处做渐变圆弧过渡，避免直角结构。安装边界方面，两个立耳的同轴度公差需要控制在0.1mm以内，否则销轴穿入后会出现卡滞，摆动过程中会产生额外的侧向力矩，加速衬套和销轴的磨损；腰型孔的宽度与配套螺栓的杆部直径间隙控制在0.5-1mm，既保证调整余量，又避免间隙过大导致安装后出现晃动。这类支架的摆动角度范围通常设计为正负30度，可覆盖常规秋千类设施的摆动行程，若应用在工业往复摆动机构中，可通过调整立耳高度和销轴孔位置适配更大的摆动角度，但需要同步校核构件的抗弯截面系数，确保载荷在材料许用应力范围内。
