三脚支架式离合器连接支撑结构

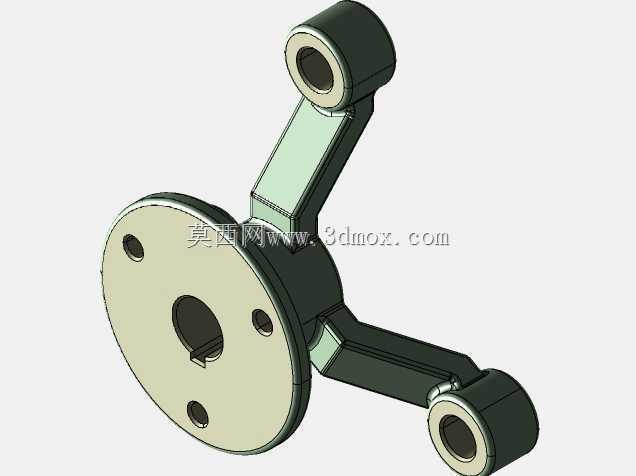

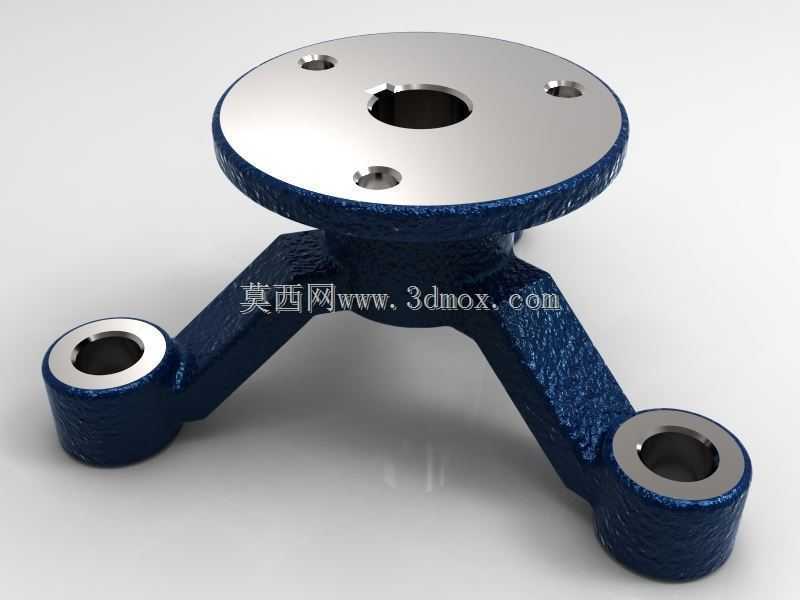

　　该结构属于传动系统中的离合器配套支撑连接部件，主要应用在中小功率传动链路的动力接合与切断工位，常见于轻工自动化设备、小型输送装置、台式加工设备的传动端，承担离合器本体的安装定位、动力传递过程中的载荷分散作用。从结构设计来看，主体采用三脚辐射式支撑布局，中心圆盘为离合器核心安装位，中心预留的通孔用于穿过传动输入轴，圆盘端面均匀分布的四个沉头孔用于离合器主体的螺栓锁紧固定，保证安装后离合器与输入轴的同轴度，避免运转过程中出现偏摆磨损。三个支脚呈120度均匀向外延伸，每个支脚末端设置带金属衬套的安装孔，支脚与中心圆盘的过渡位置采用大圆弧过渡设计，能够有效分散传动过程中产生的径向载荷与冲击载荷，避免应力集中导致的支脚断裂问题，

　　支脚末端的衬套孔用于将整个支撑结构固定在设备的安装基座上，三个支点的布局相比四点支撑，对安装面的平面度公差容忍度更高，即使安装基面存在小幅加工误差，也能保证支撑结构安装后不会产生额外的装配内应力。设计过程中，主体支撑部分采用铸铁类材质的结构设计思路，表面做喷塑或烤漆处理提升防锈能力，中心圆盘端面与支脚孔内的衬套采用机加工后压装的工艺，衬套选用耐磨钢材，能够降低安装螺栓与孔壁的磨损，延长部件的维护周期。安装边界方面，中心圆盘的直径适配常规小型离合器的安装法兰尺寸，三个支脚的延伸长度控制在合理范围，不会占用过多设备内部的安装空间，支脚末端的安装孔中心距符合通用小型传动设备的安装孔位标准，可直接替换同规格的老旧支撑部件，

　　无需对设备基座进行二次加工。实际使用过程中，该结构能够稳定承载离合器接合、分离过程中产生的轴向反力与传动扭矩，三脚结构的抗扭刚度相比直臂式支撑更优，在频繁离合的工况下也能保持安装位置的精度，不会因为长期载荷冲击出现安装位偏移，导致离合器分离不彻底、接合打滑等故障。结构的壁厚设计经过载荷校核，支脚部分的壁厚在保证刚度的前提下尽可能做轻量化处理，降低整体结构的自重，减少传动端的额外负载，中心圆盘部分厚度略大于支脚，保证输入轴穿过位置的结构强度，避免轴孔位置受载变形影响轴的转动精度。
