带多接口安装法兰的铸造圆顶密封端盖

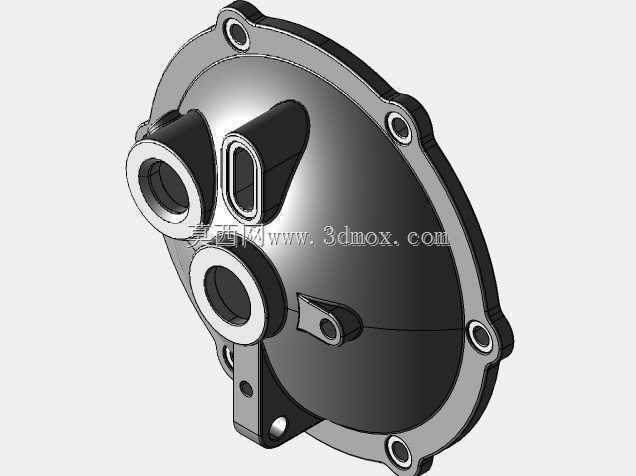

　　这款圆顶结构的端盖部件，多用于中小型动力传动箱体、泵类壳体或者齿轮腔的顶部密封防护，在工程机械、农用机械的传动单元上应用十分普遍，日常工况下主要承担腔体密封、外部接口承载、内部组件防护的核心作用。从结构设计来看，整体采用穹顶式弧面造型，相比平板式端盖，弧面结构能在同等壁厚下获得更高的结构刚度，承受腔体内外压力差时形变量更小，同时弧形内壁可以引导腔体内飞溅的润滑油回流，避免局部积液。端盖外缘设置了均匀分布的螺栓安装孔，孔位周边做了局部加厚凸台，避免螺栓锁紧时端盖边缘产生应力变形，安装时配合密封垫片即可实现与箱体结合面的可靠密封，安装孔的位置度公差控制在±0.1mm范围内，能适配多数同规格安装边界的通用箱体，不需要额外做孔位修配。

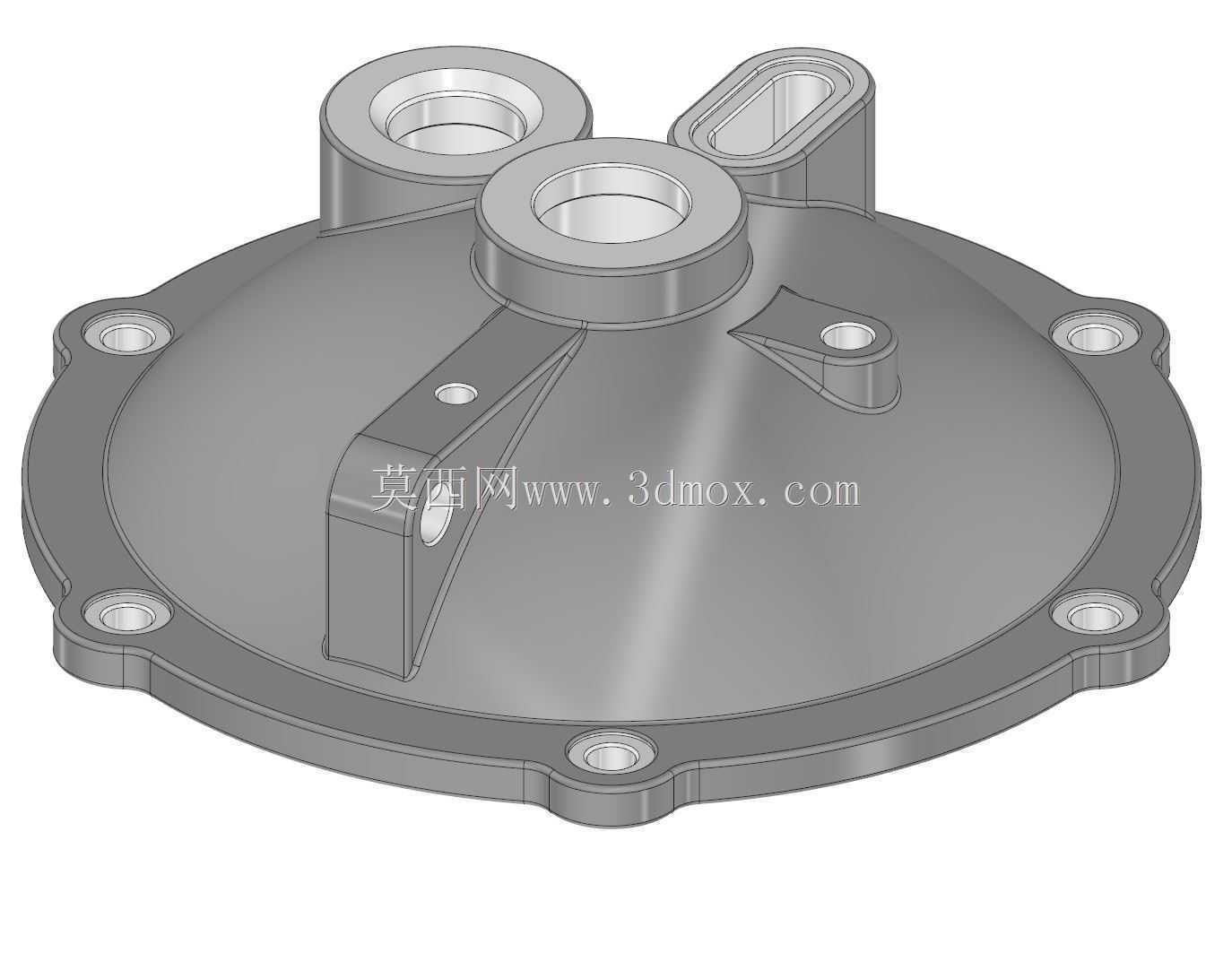

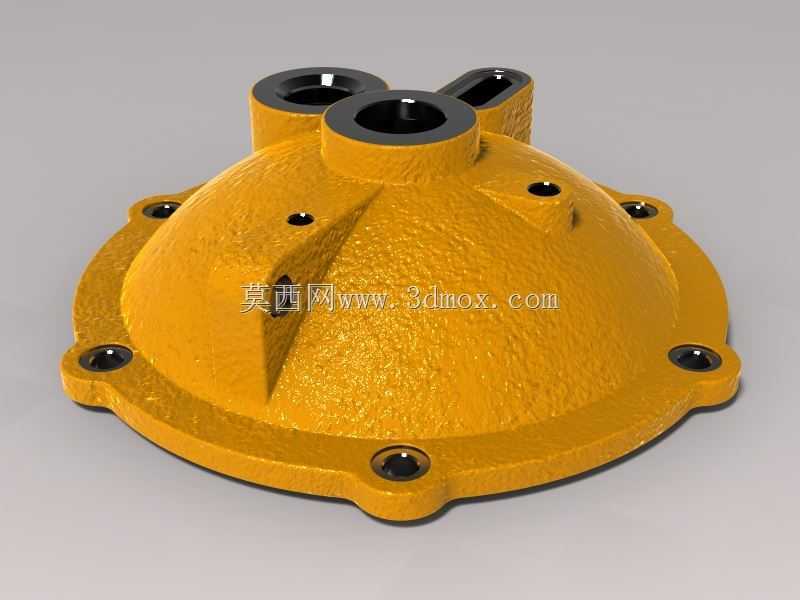

　　顶部设置的三个不同规格的接口，分别对应不同的外接功能：大直径通孔用于穿装传动轴或者安装轴承座，侧边的长条形槽口用于油位观察或者透气阀安装，小直径孔可用于安装润滑油加注接头或者温度传感器，接口的端面都做了精加工止口，能保证外接部件安装后的同轴度与密封性。铸件表面保留了铸造后的粗糙肌理，非配合面不需要额外做机加工，能有效控制加工成本，配合面的加工粗糙度控制在Ra3.2，满足密封件的贴合要求。设计时充分考虑了铸造工艺的拔模斜度，所有侧壁都设置了1-2度的拔模角度，避免铸造脱模时出现粘模、缺料问题，同时各转角位置都做了R3-R5的圆角过渡，减少铸造应力集中，降低铸件冷却过程中出现开裂的风险。安装边界上，端盖的总高度根据穹顶弧度做了优化，不会与腔体内的顶部齿轮、拨叉等运动部件产生干涉，外缘法兰的外径尺寸适配常规的箱体安装止口，替换原有同规格端盖时不需要修改箱体结构，可直接完成换装。
