机加工用快换式切削刀架结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:431108
  • 机加工用快换式切削刀架结构设计
  • 机加工用快换式切削刀架结构设计
  • 机加工用快换式切削刀架结构设计
  • 机加工用快换式切削刀架结构设计
  • 机加工用快换式切削刀架结构设计
  • 机加工用快换式切削刀架结构设计
  • 机加工用快换式切削刀架结构设计
  • 机加工用快换式切削刀架结构设计
  • 机加工用快换式切削刀架结构设计
  • 机加工用快换式切削刀架结构设计
  • 机加工用快换式切削刀架结构设计

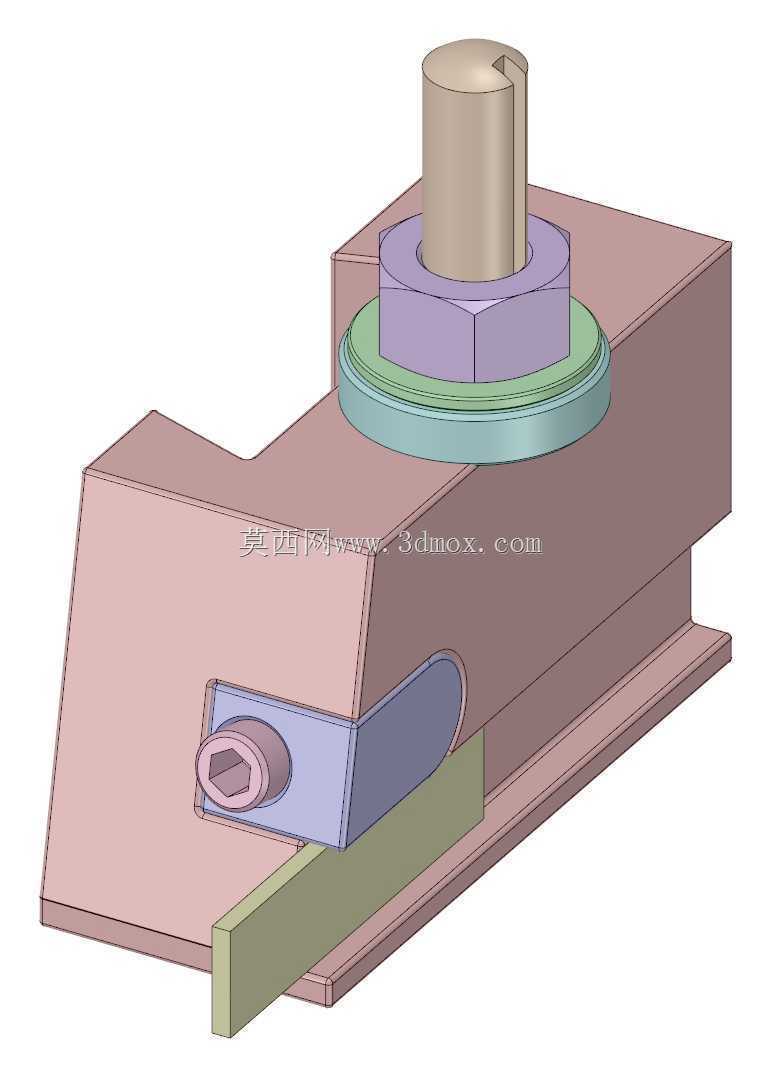

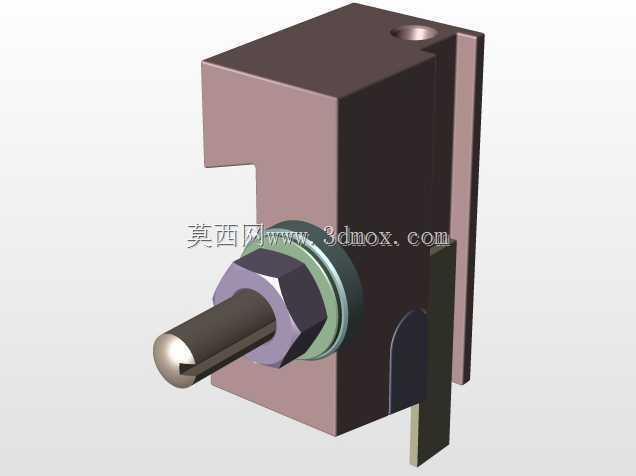

  这款刀架结构主要适配普通车床、小型专用切削设备的刀具装夹工位,是机加工环节里直接决定切削稳定性与换刀效率的核心功能部件。从实际产线应用来看,这类刀架常部署在小批量零件加工、教学实训机床、简易专用切削设备上,用来装夹外圆车刀、切断刀、成型刨刀等不同类型的切削刀具,替代传统螺栓压紧的简易刀座,缩短换刀调整的辅助时长。

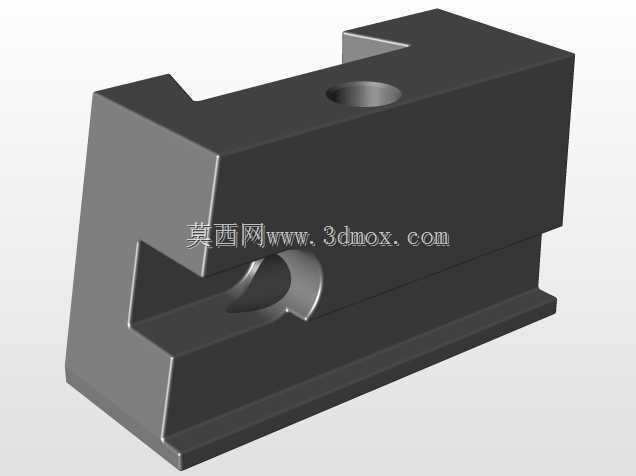

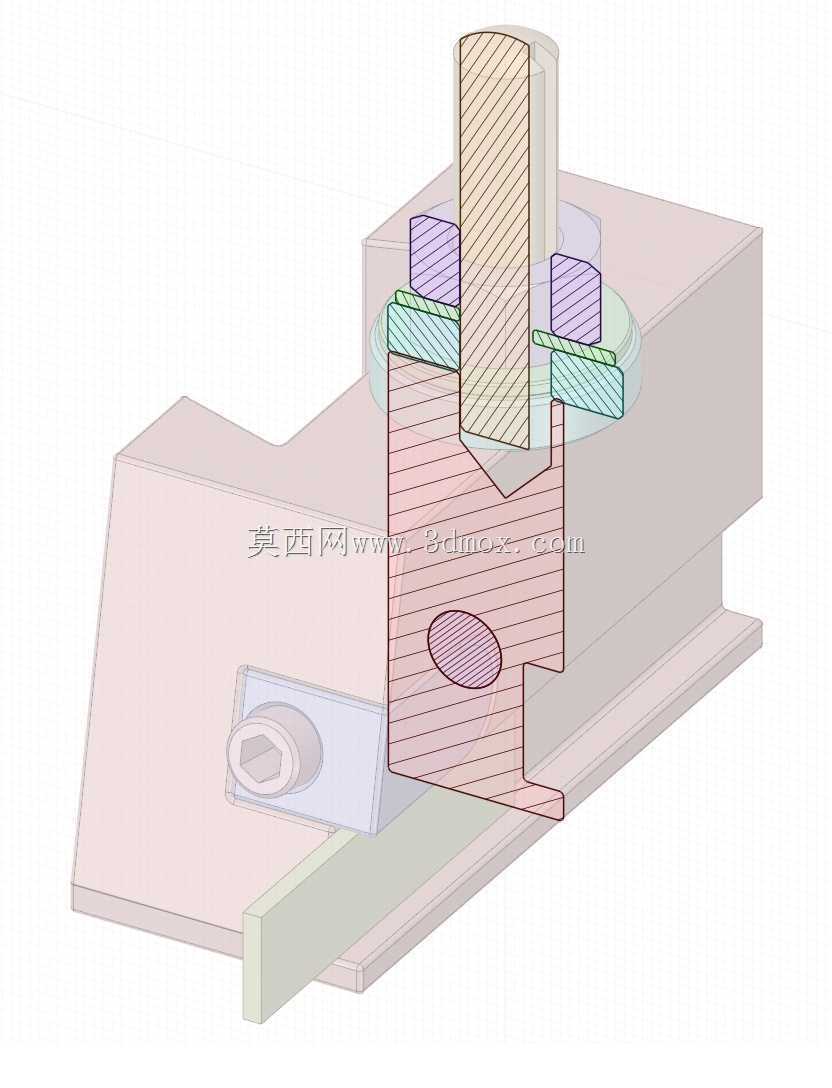

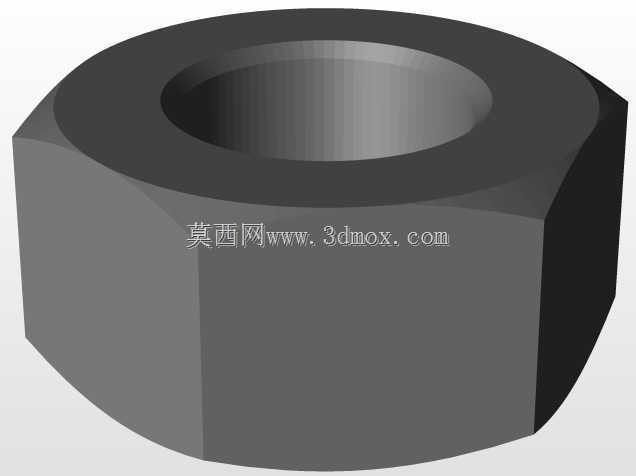

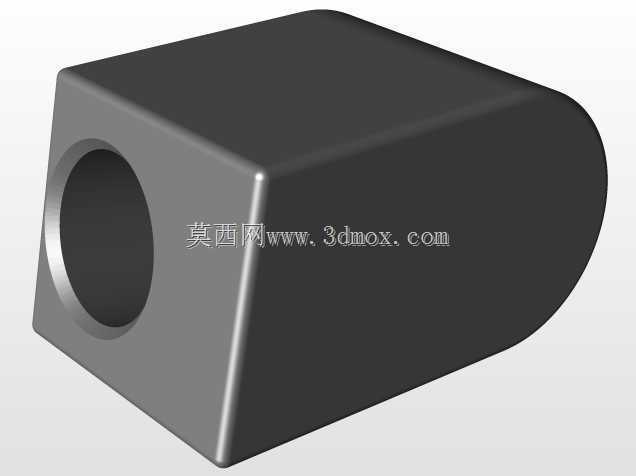

  结构设计上采用了斜楔锁紧的核心思路,中间带V型定位面的锁紧柱贯穿刀架主体,配合两侧对称布置的可调压块,当锁紧柱向下压紧时,V型面会同步推动两侧压块向外侧撑开,分别压紧对应位置的刀具刀杆,实现单操作点同步锁紧多把刀具的效果,相比传统逐个拧紧螺栓的刀架,换刀时的操作步骤能减少六成以上。刀架主体采用L型安装基准面,底部的平直安装边可直接贴合机床中拖板的安装平面,通过沉头螺栓完成固定,安装面的平面度公差控制在0.02mm以内,保证装夹后刀具的中心高与机床主轴中心的偏差不超过0.05mm,避免切削时出现扎刀、让刀的问题。

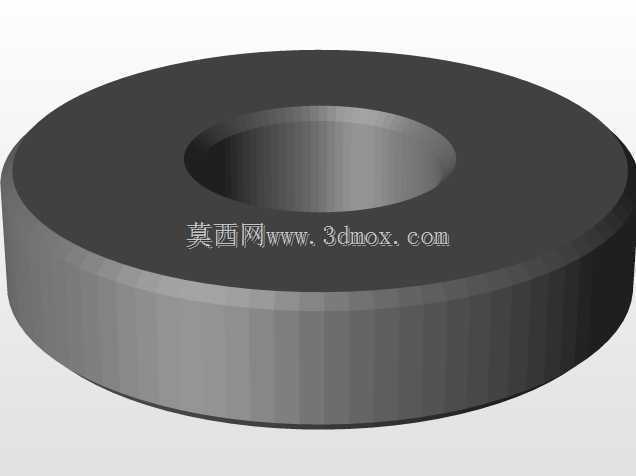

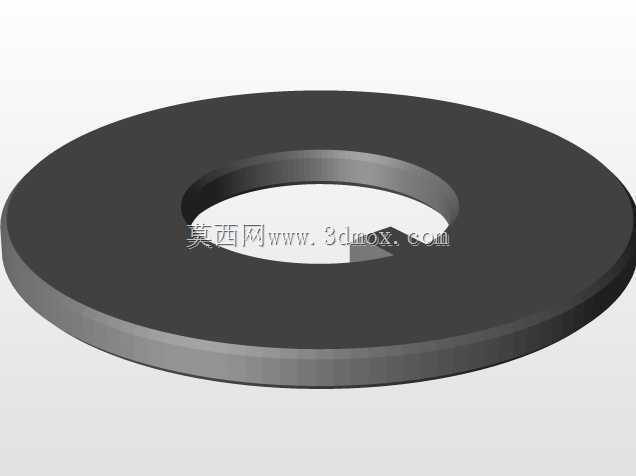

  从安装边界来看,刀架主体的横向安装跨度适配常规小型车床的中拖板T型槽间距,不需要额外改装拖板即可直接安装,锁紧柱的顶部操作高度控制在不超出机床最大回转直径的安全范围内,避免刀架旋转或进给时与卡盘、工件发生干涉。两侧的压块设计了可更换的垫片结构,针对不同厚度的刀杆,可以更换对应厚度的调整垫片,适配10mm到25mm厚度范围的标准方刀杆,不需要额外打磨刀杆或者加装垫块。侧面设置的紧定螺钉用来限制锁紧柱的行程,避免锁紧力过大造成压块变形或者刀杆被压溃,同时在长期使用出现磨损后,可以通过调整紧定螺钉的位置补偿锁紧间隙,延长刀架的整体使用寿命。

  在实际切削工况下,这种对称锁紧的结构能让刀杆的受力更加均匀,切削过程中产生的径向切削力会通过压块直接传递到刀架主体,再传递到机床拖板,不会出现单侧压紧带来的刀具偏转问题,在进行大切深的切断加工、硬材料外圆车削时,刀具的振颤幅度比传统简易刀架降低40%左右,能有效改善加工表面的光洁度,减少刀具崩损的概率。刀架上预留的定位销孔,可以配合多工位定位盘实现刀架的转位分度,满足多工序加工时快速切换刀具的需求,不需要每次换刀都重新对刀找正,适合小批量多品种的加工场景。
