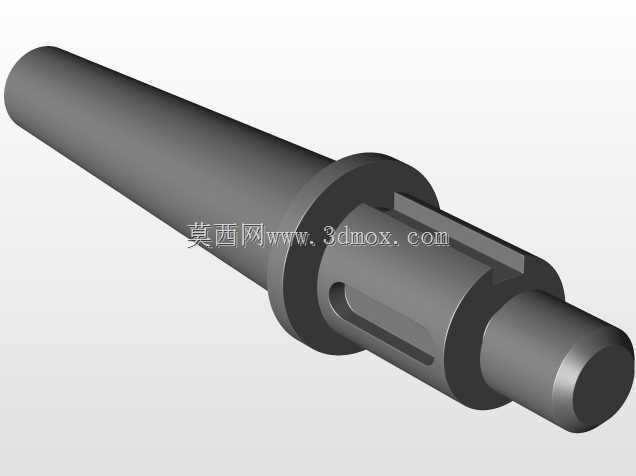

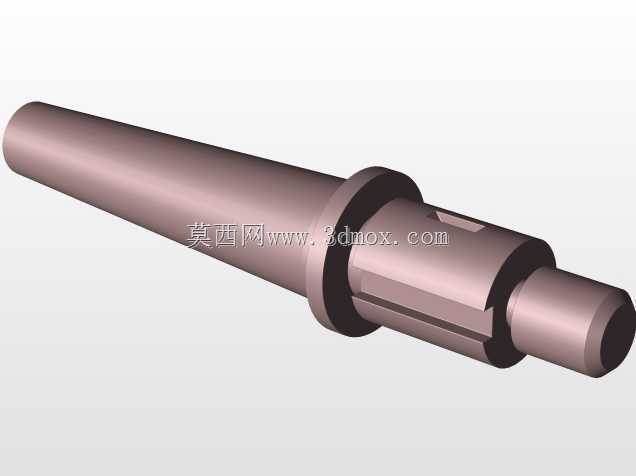

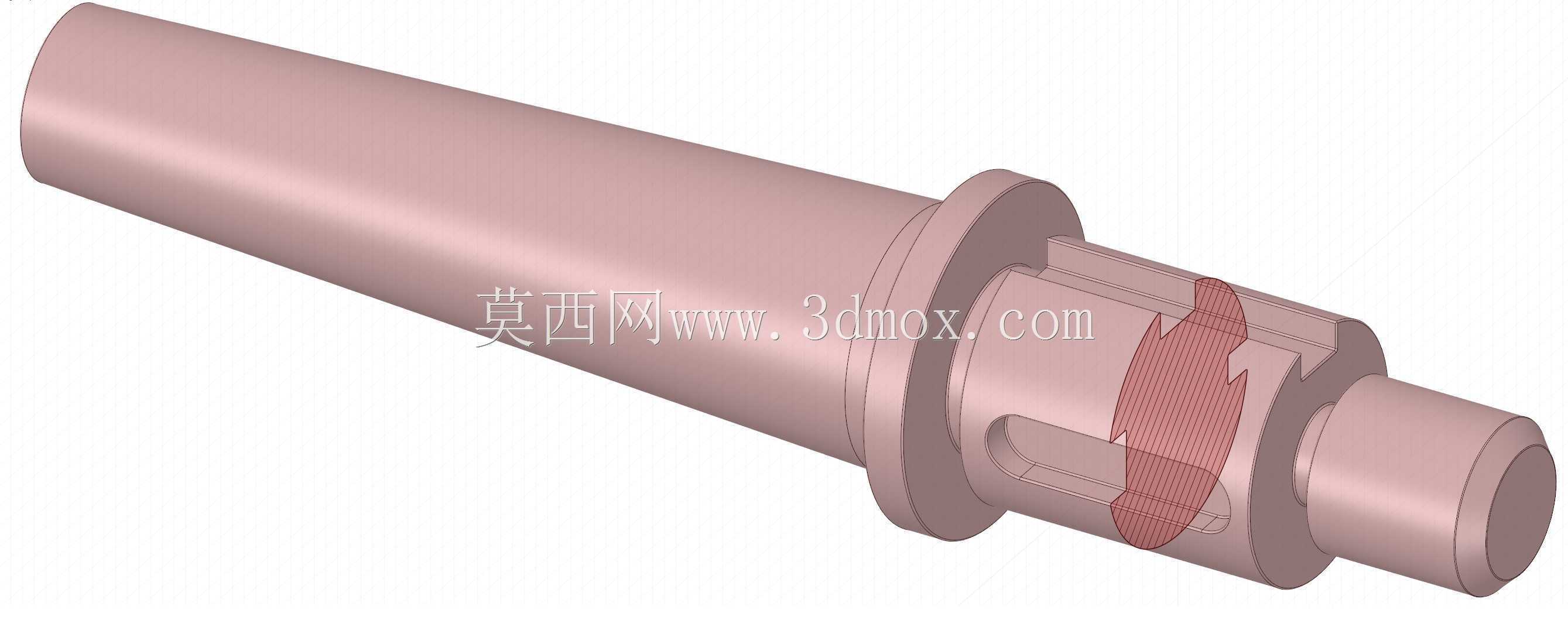

这类带法兰定位结构的锥轴,常应用在需要同轴度精准定位、同时传递中等扭矩的传动链路中,比如小型机床的主轴进给连接段、轻工包装设备的辊筒驱动端、输送线的动力转接部位都能见到同类结构的身影。不同于光面直轴的装配逻辑,锥面结构的核心优势在于装配时能通过锥面的楔紧效应自动找正同轴度,不需要反复调整径向跳动,装配到位后配合法兰端面的轴向贴合,能同时承受径向载荷与一定的轴向窜动力,避免传动过程中出现轴段偏移引发的振动异响。从结构设计逻辑来看,轴端的锥段长度与锥度取值需要匹配配套轮毂的内锥参数,通常1:10到1:20的锥度区间最适合手动装配的场景,既不会因为锥度过大导致楔紧力不足打滑,也不会因为锥度过小出现拆卸困难的问题。
法兰盘设置在锥段与中段轴身的衔接位置,法兰端面的粗糙度需要控制在Ra1.6以内,保证与配合件端面贴合时没有间隙,避免长期传动中端面磨损出现定位失效。轴身中段加工的键槽为普通平键槽,键槽的对称度公差需要控制在0.02mm以内,保证平键装入后两侧受力均匀,传递扭矩时不会出现单侧边压溃的情况,键槽的深度取值需要避开轴身的应力集中区域,通常槽深不超过轴径的五分之一,同时在键槽端部设置退刀结构,避免加工应力残留。轴尾的小直径直段是轴承安装位,该段的轴径公差通常取k6级配合,与深沟球轴承或者圆锥滚子轴承的内圈过盈配合,安装位的轴肩高度需要匹配轴承内圈的倒角尺寸,保证轴承装配到位后能靠轴肩实现轴向定位,不会出现轴向窜动。
整个轴的外形尺寸边界需要适配安装腔体的内部空间,锥段最大直径、法兰外径、各段轴身的长度都需要在建模时预留装配间隙,尤其是法兰外径与安装腔内壁的间隙通常控制在2-3mm,既不会因为间隙过大出现径向晃动,也不会因为间隙过小导致装配卡滞。建模过程中需要重点关注各段轴的同轴度基准,统一以两端中心孔作为设计基准,所有轴段的径向圆跳动、端面圆跳动都以该基准标注公差,同时在轴径变化的台阶位置设置合理的过渡圆角,避免应力集中引发的轴段断裂问题,尤其是法兰与轴身衔接的直角位置,圆角半径通常取R1-R2,在不影响装配的前提下最大化降低应力集中系数。
