带半圆法兰安装位的L型连接面板结构

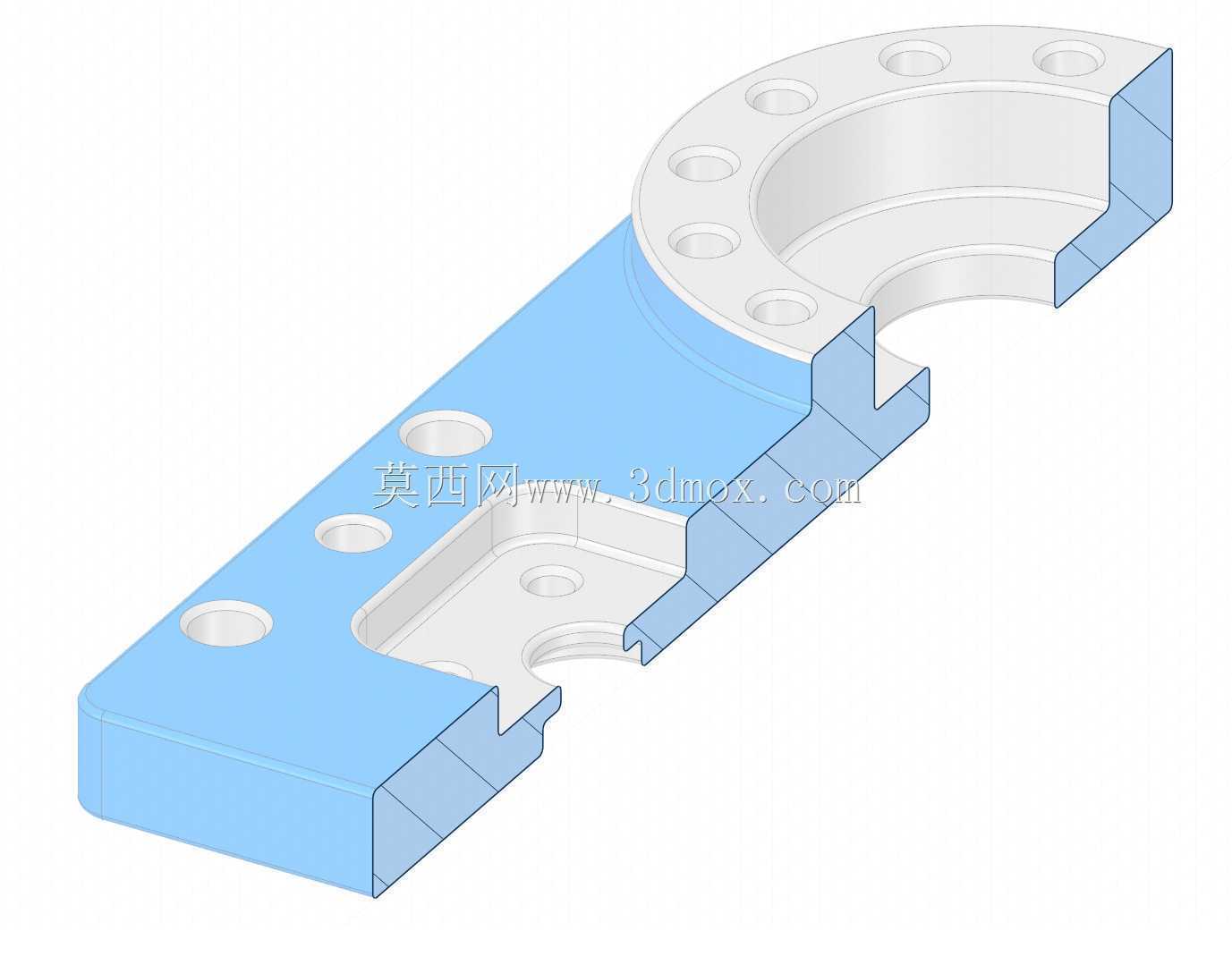

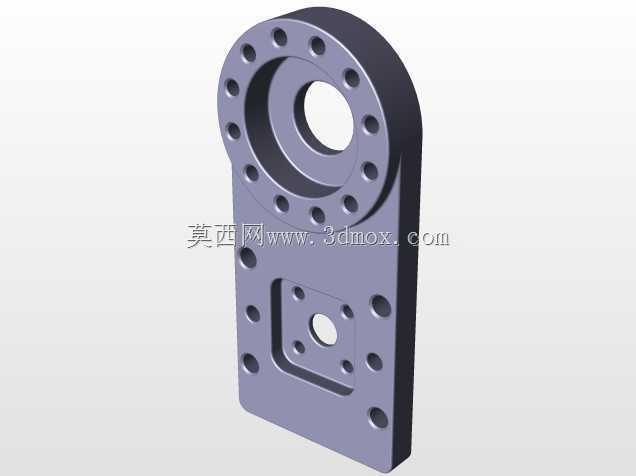

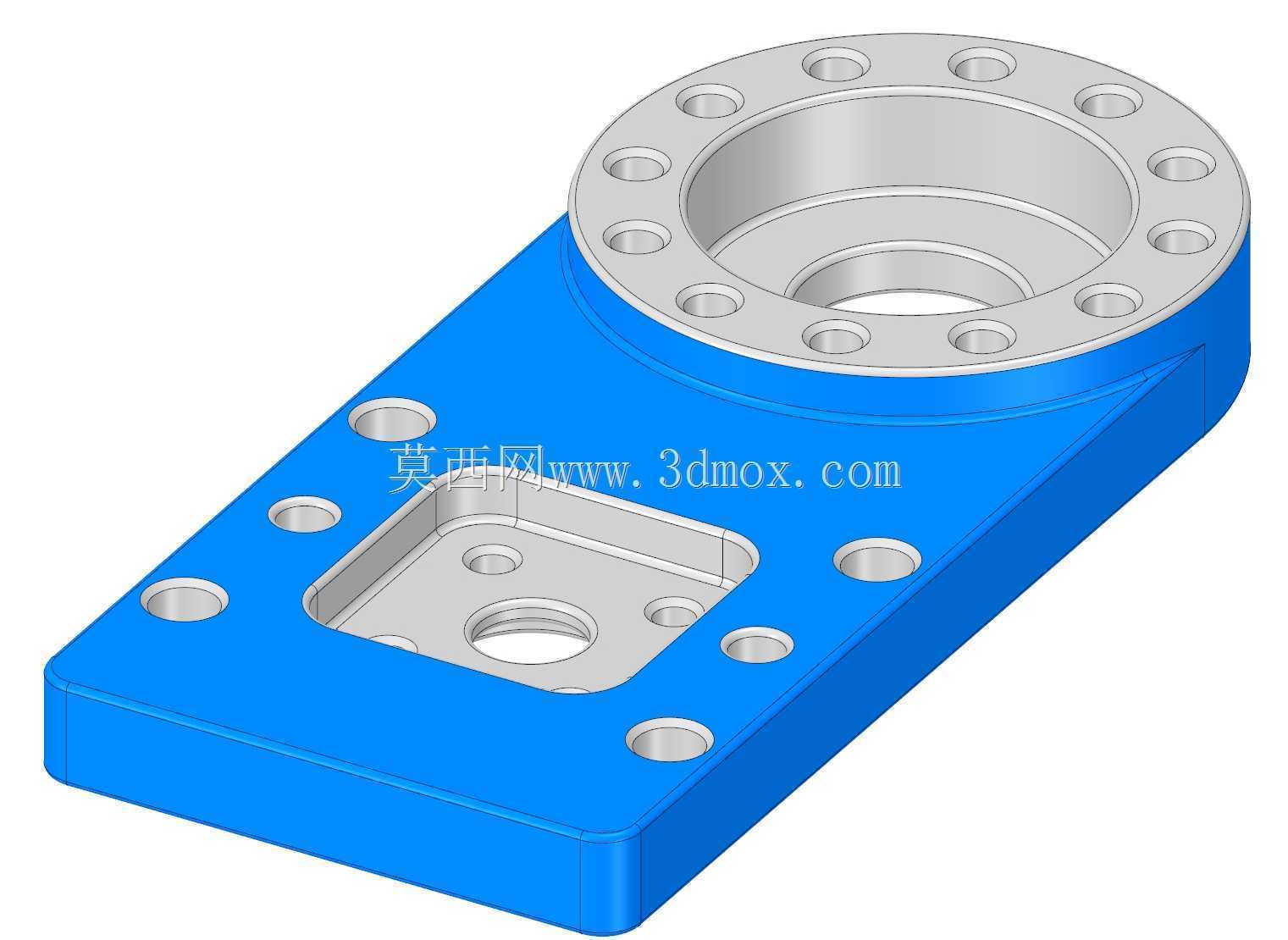

　　这款L型连接面板在自动化输送线、包装设备的工位衔接段应用十分广泛，主要承担相邻功能模块的刚性连接与载荷传递作用，同时为端部回转类构件提供稳定的安装基准。从结构设计逻辑来看，面板一端采用带环形阵列安装孔的半圆法兰结构，该法兰的内圆弧面与对应回转支座的外圆轮廓完全匹配，环形排布的通孔可实现圆周方向多位置的角度调整，适配不同安装姿态的回转部件装配需求，法兰端面的加工平面度控制在合理公差范围内，能保证连接后结合面无间隙，避免设备运行过程中出现振动偏移。面板的主体段为长条形平板结构，沿长度方向排布的多个沉头安装孔，可实现与设备机架型材的沉头螺钉固定，沉孔深度经过精准核算，螺钉装配后头部完全没入面板表面，不会突出干涉其他运动部件的运行轨迹。

　　在主体段与半圆法兰的衔接位置，设计了内凹的让位缺口，该缺口刚好避让相邻部件的凸起轮廓，避免装配时出现结构干涉，同时缺口处做了圆弧过渡处理，减少应力集中风险，提升构件长期受载下的结构强度。从安装边界来看，面板的整体厚度适配常规工业设备的连接间隙，L型的弯折边高度经过匹配设计，既可以为侧面安装的小型传感元件提供固定基面，又不会占用过多的设备内部安装空间。面板上所有安装孔的孔位公差均按照机械装配的通用精度要求设定，可直接适配标准规格的紧固件，无需二次扩孔或修配。在实际设备运行中，这款面板不仅能传递静态的支撑载荷，还能承受设备启停过程中产生的小幅冲击载荷，结构上的加强过渡设计让其在长期交变载荷作用下不易出现变形，保证相邻部件的位置精度稳定。设计过程中充分考虑了加工工艺性，所有外轮廓边均设置了合理的倒角，既去除加工毛刺避免装配划伤，也能在装配时起到导向作用，降低对位难度。
