车床拨杆式锁紧定位构件结构设计

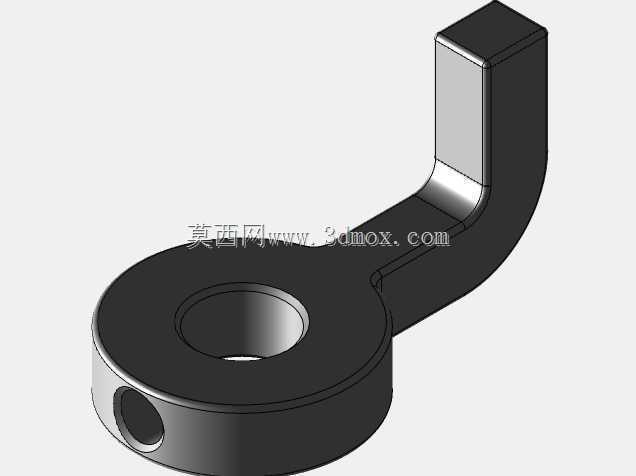

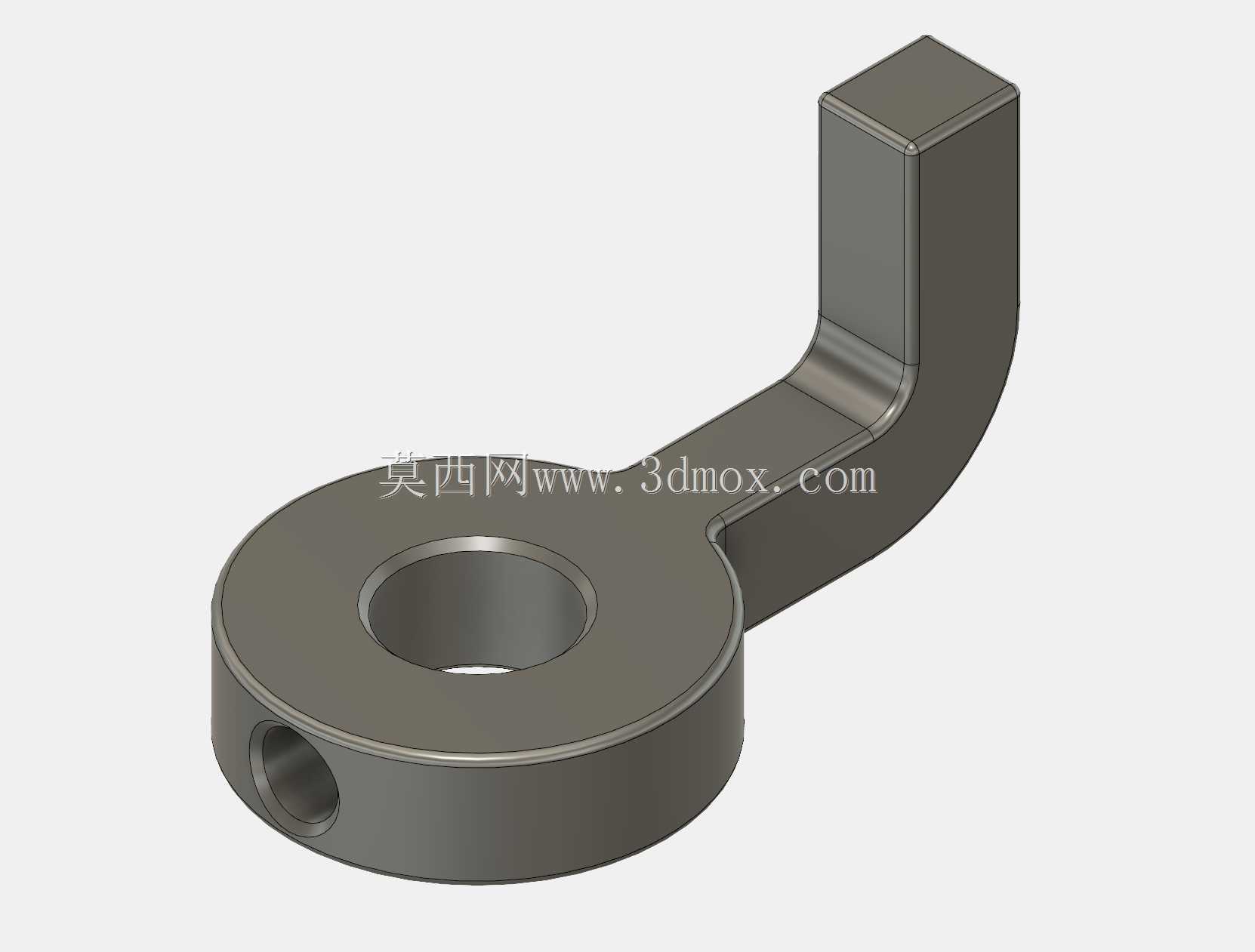

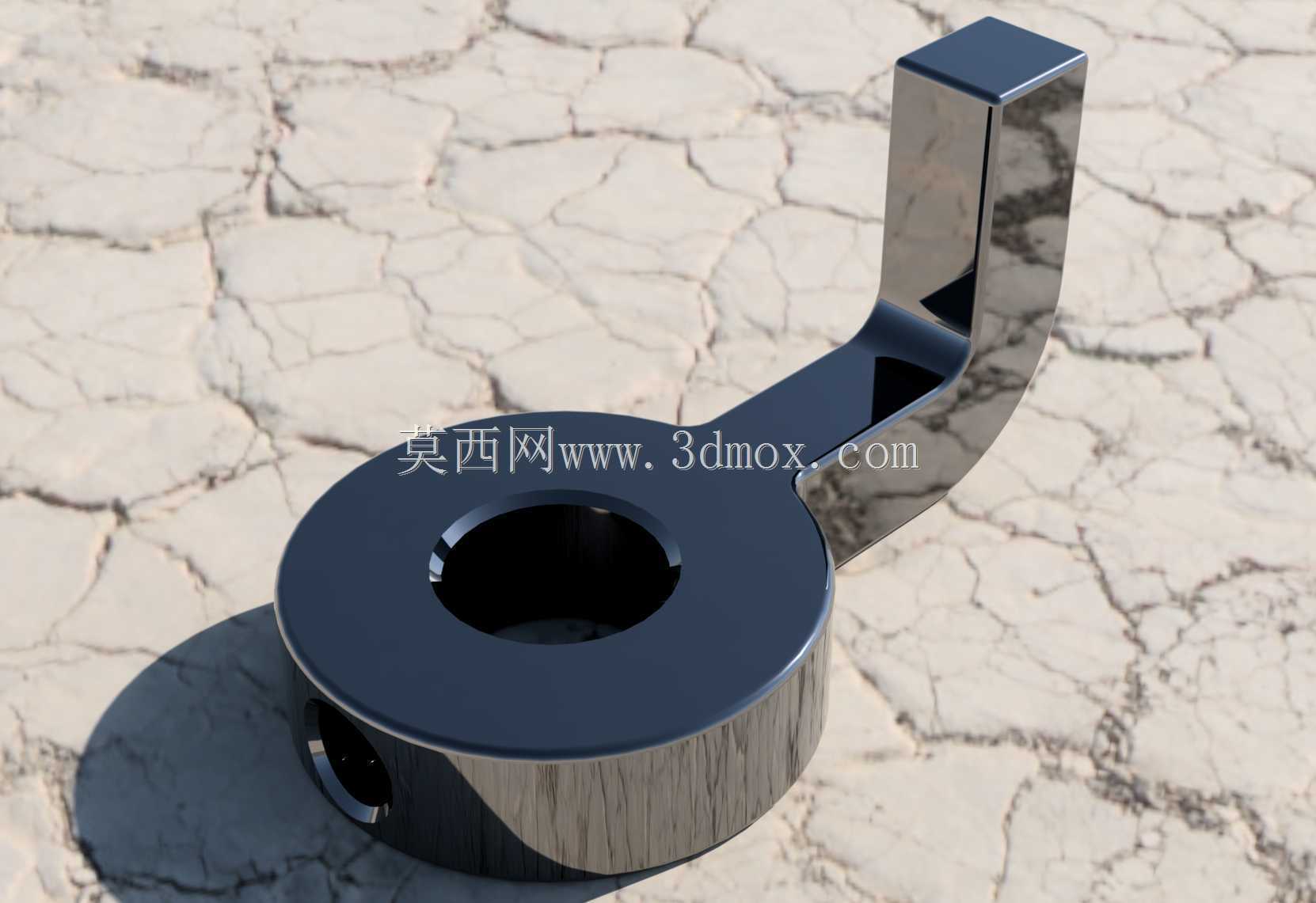

　　该构件属于车床进给系统的操作联动部件，主要应用在普通卧式车床的溜板箱操作端，承担进给档位切换后的位置锁止、手动进给操作的力传递作用，在日常车床操作中，操作人员扳动该构件的弯折臂端，即可带动内部联动轴完成档位啮合，到位后依靠构件与安装基座的贴合面实现位置保持，避免切削过程中进给档位自行脱开引发的加工故障。从结构设计逻辑来看，构件主体分为环形安装基座与弯折操作臂两个功能段，环形基座的内孔为基准安装位，加工时严格按照与之配合的转轴外径做公差匹配，保证装配后转动无卡滞、径向无多余窜动，基座侧面预留的径向孔用于安装紧定螺钉，装配时螺钉端部顶入转轴的定位槽内，实现构件与转轴的周向固定，确保扳动力矩可以无损耗传递到转轴端。

　　弯折操作臂采用变截面折弯结构，从基座位置向上延伸后做直角弯折，末端的操作面做了平面铣削处理，增大操作人员扳动时的接触面积，减少操作时的打滑概率，弯折段的过渡位置做了大圆角处理，一方面消除热处理后的应力集中风险，避免长期交变受力下出现根部断裂，另一方面也优化了锻造或铣削加工时的工艺性，减少尖角处的刀具损耗。从安装边界来看，环形基座的外径尺寸需要匹配溜板箱操作位的安装沉孔深度，保证装配后基座端面与沉孔端面的间隙控制在0.1mm到0.2mm之间，既不会因为间隙过大进入切屑粉尘，也不会因为间隙过小出现转动摩擦卡滞；操作臂的弯折高度与外伸长度经过反复校核，保证扳动到极限锁止位置时，臂身不会与溜板箱的周边护罩、刻度盘等相邻部件发生运动干涉，

　　同时操作力臂长度符合人机工程要求，操作人员仅需施加较小的力即可完成档位切换与锁止动作。构件的材质选用45号优质碳素结构钢，加工完成后整体做调质处理，表面硬度控制在HB220-250区间，保证基体具备足够的韧性承受扳动时的冲击载荷，与基座贴合的锁止端面做高频淬火处理，硬度达到HRC40-45，提升长期摩擦接触下的耐磨性能，延长构件的实际使用寿命。在实际装配调试环节，需要先将环形基座内孔与配合转轴做试装，确认转动顺滑后再拧入径向紧定螺钉，之后手动扳动操作臂全程测试，确认各档位位置锁止可靠、无松动窜动，操作臂全程运动无剐蹭，才能完成该部件的最终装配。
