多色组合式管道连接锁紧管接件结构

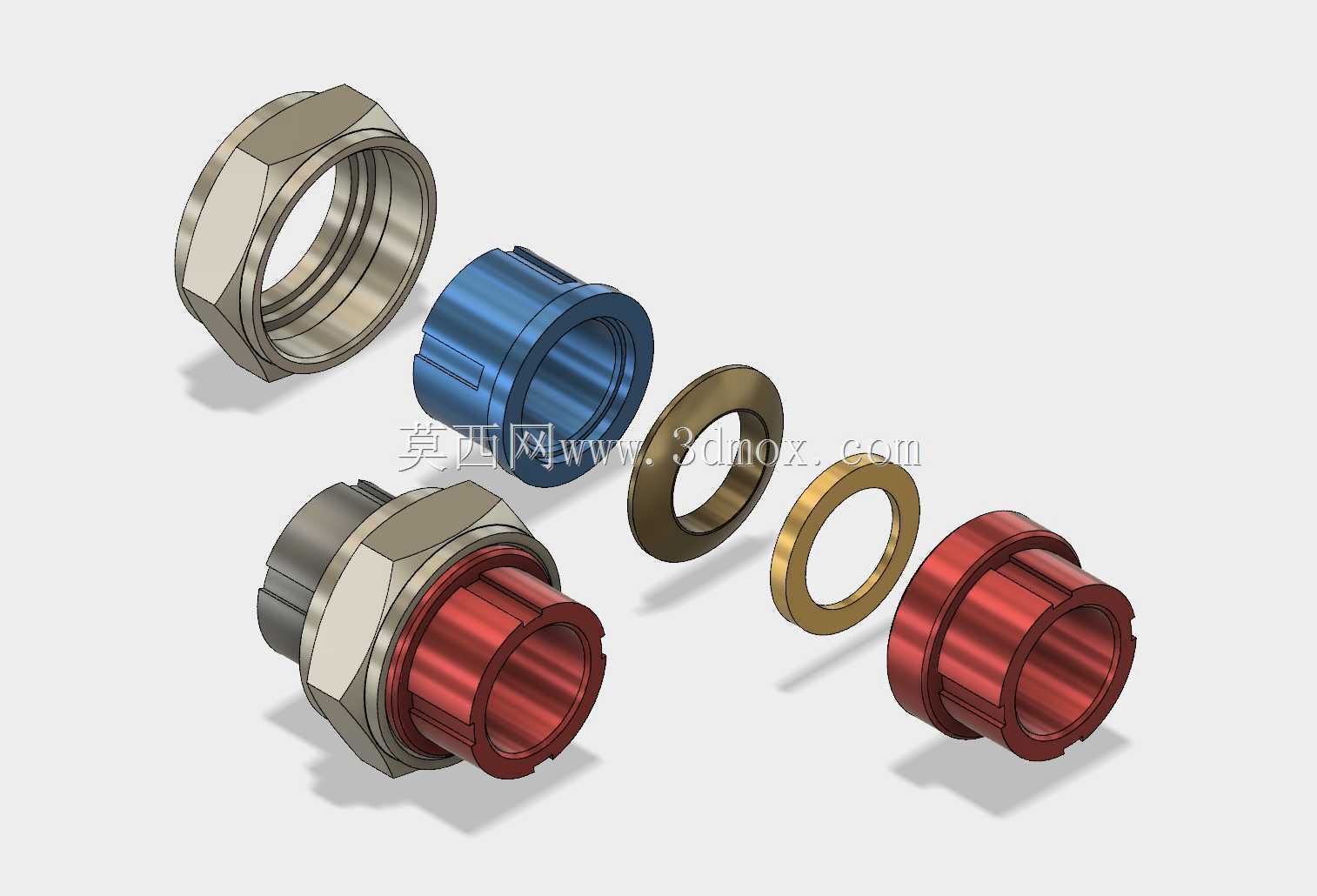

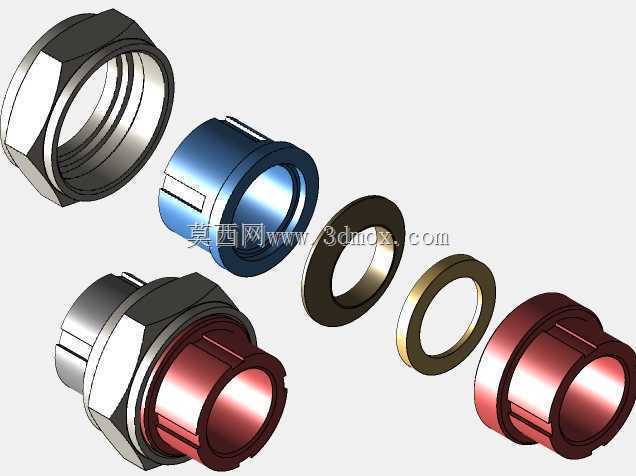

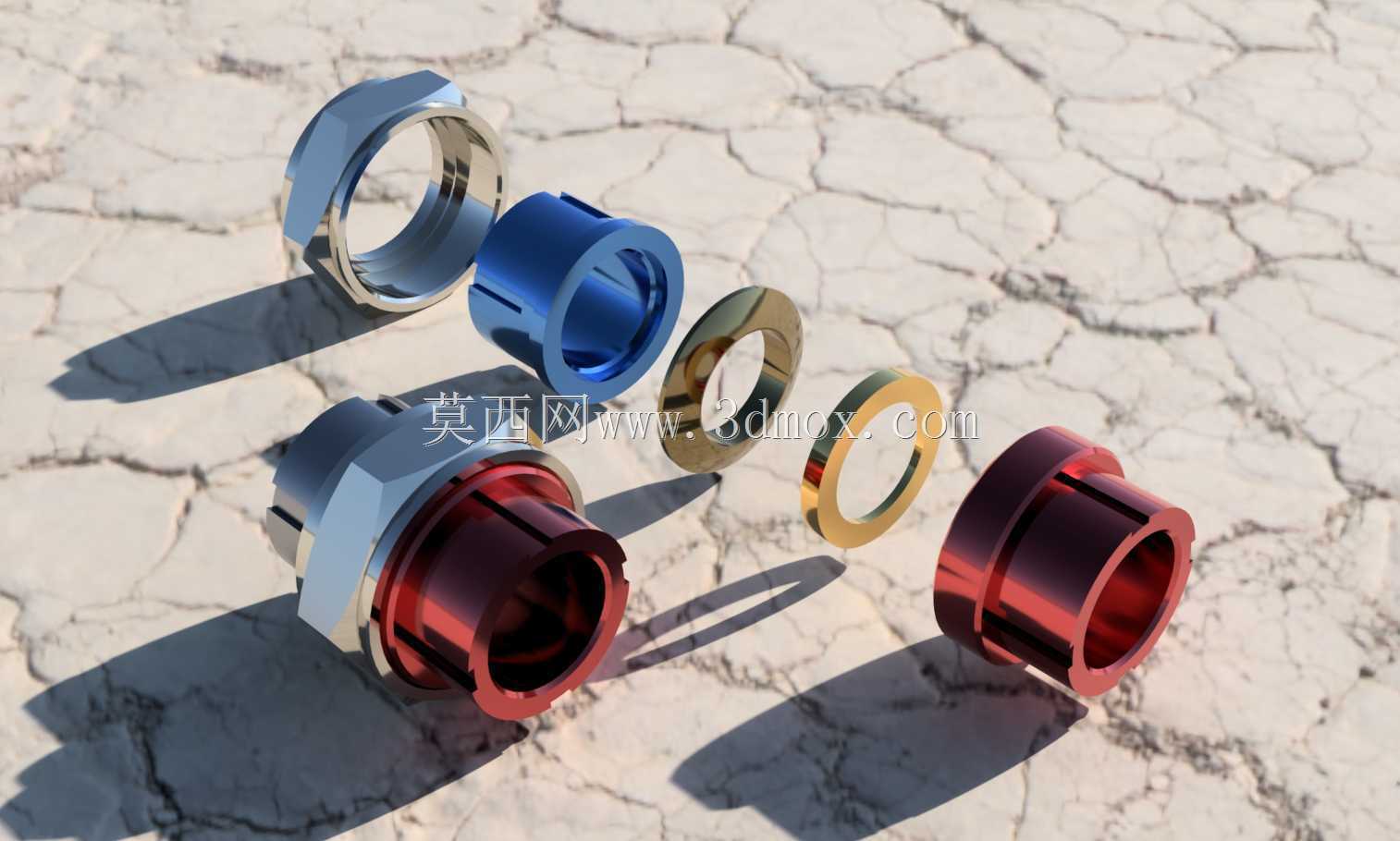

　　这套管接件主要面向流体输送管路的终端对接、分段管路衔接场景使用，常见于液压动力回路、工业冷却水循环管路、气动控制管线、小型化工介质输送管线的装配环节，核心作用是实现不同通径管路之间的刚性对接，同时兼顾连接后的密封性能与拆装便捷性，避免管路运行过程中出现介质渗漏、连接松脱的问题。整套组件由锁紧螺母、定位衬套、密封隔环、对接主体几个部分构成，不同配色的零件对应不同的功能分区，蓝色零件为轴向定位衬套，安装时嵌入管路端部预先加工的定位槽内，承担径向限位作用，避免管路受轴向拉力时从接头内脱出；红色零件为接头主体与压紧端盖，主体内部加工有阶梯式内孔，可适配两种不同外径的管路对接，端盖与主体通过螺纹旋合时，会同步挤压内部的密封环与定位衬套，

　　让密封环产生均匀的径向形变，贴紧管路外壁实现静密封；金属原色的薄环为硬质密封隔环，夹在橡胶密封件与金属压紧面之间，避免旋紧过程中橡胶件被金属切削面划伤，同时分散压紧力，让密封面的压力分布更均匀。设计过程中优先考虑了现场装配的操作便利性，所有外露的螺母、端盖都加工有标准的扳手夹持面，不需要专用工装，使用常规活动扳手、开口扳手即可完成拆装；零件的棱角位置都做了0.2-0.5mm的倒角处理，既避免装配时划伤操作人员手部，也能引导零件快速对准安装位，提升装配效率。安装边界方面，接头主体的最大外圆尺寸根据通径匹配常规管路安装空间，锁紧螺母的旋合行程预留了足够的密封压缩量补偿空间，即使密封件出现少量永久形变，

　　也可以通过进一步旋紧螺母补偿密封压力，延长整套接头的维护周期；对接端的同轴度公差控制在0.05mm以内，避免管路对接后出现错位，导致介质流动阻力增大、局部紊流冲蚀密封件的问题。整套结构没有复杂的异形曲面，所有零件都采用常规车削、铣削工艺即可加工，适合批量生产，零件之间的配合公差选用基孔制间隙配合与过渡配合组合，定位部位采用过渡配合保证同轴精度，活动旋合部位采用小间隙配合，既保证转动顺畅，又不会出现过大的配合旷量影响密封稳定性。在实际设备配套中，这类管接件可以替代传统的焊接式管路接头，不需要现场焊接作业，尤其适合设备后期维护、管路改造的场景，拆装后可以重复使用，降低管路维护的成本与作业时长。
