滚花螺母结构设计与参数化建模方案

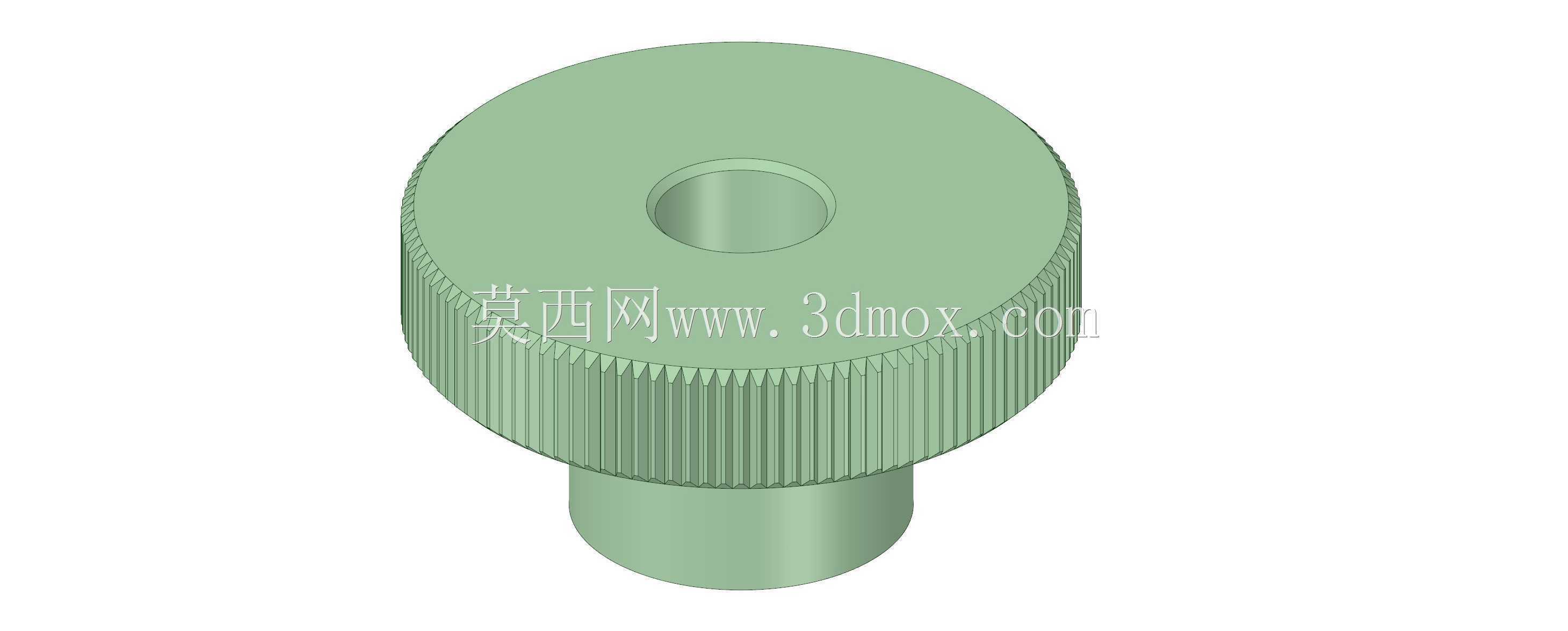

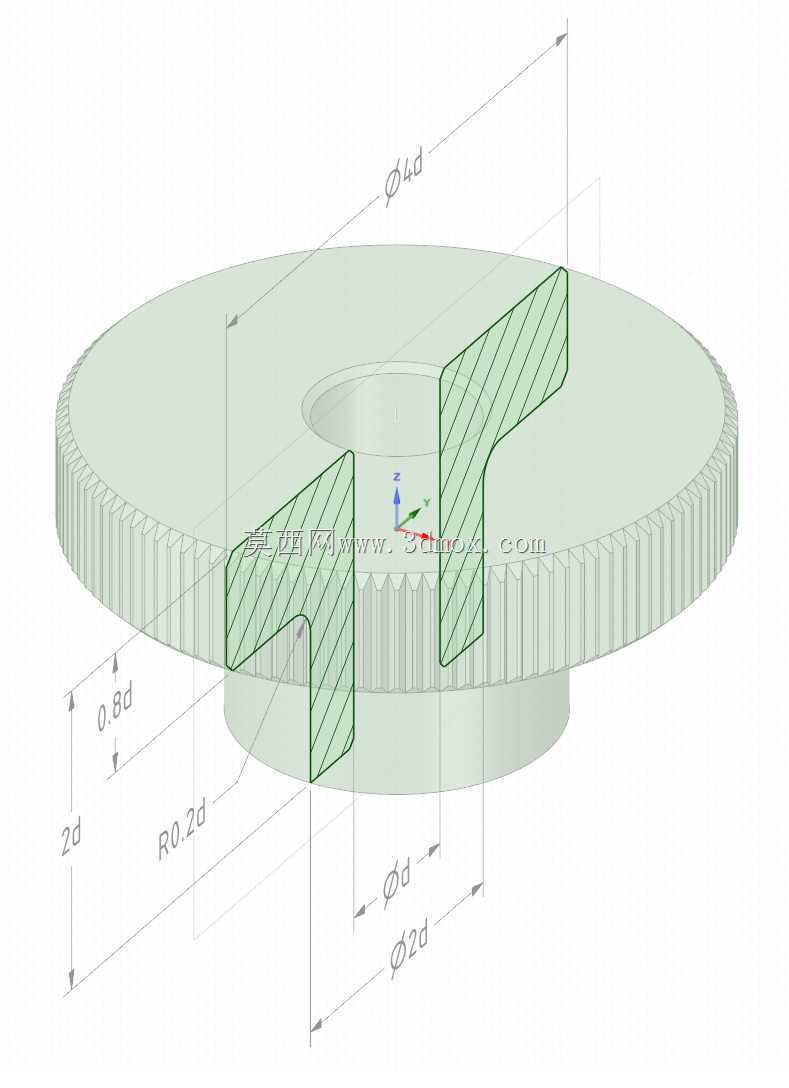

　　在手动调节机构、小型仪器面板锁紧、工装夹具快拆结构这类需要频繁手动拧动、且不借助额外工具的连接场景里，滚花螺母是应用频次极高的一类紧固件，和普通六角螺母依赖扳手施加扭矩不同，滚花螺母的外周直纹/网纹滚花结构，就是为了增大手指与零件表面的静摩擦力，让操作人员徒手就能完成拧紧或松脱动作，不会因为接触面打滑导致锁紧力不足，或是调节时出现空转偏差。从结构设计的逻辑来看，这类滚花螺母采用同轴阶梯式结构，中心螺纹孔的公称尺寸为d，是整个零件的核心配合基准，所有外形尺寸都以d为基础做比例化推导，这种参数化的设计思路能让同一系列的螺母适配不同螺纹规格时，只需要调整d的数值就能快速生成对应模型，不需要重复绘制外形轮廓。下部的圆柱凸台直径为2d，

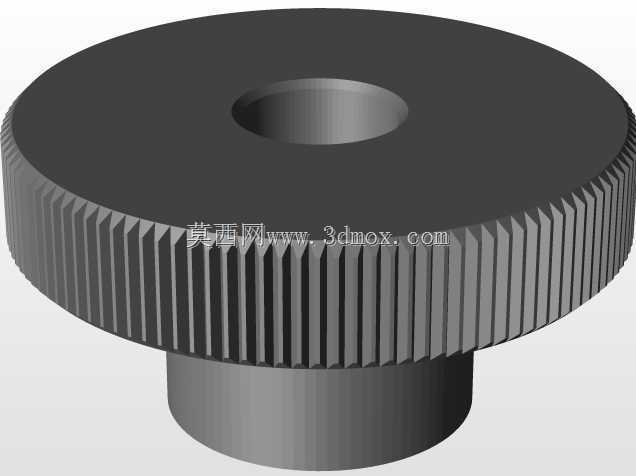

　　高度为2d，这个凸台的作用是在安装时嵌入对应的安装沉孔内，起到径向定位的作用，避免螺母拧紧时出现偏斜，保证螺纹配合的同轴度，凸台根部设置R0.2d的圆角过渡，是为了消除直角根部的应力集中，在螺母承受轴向锁紧力的时候，不会因为应力突变导致凸台与法兰盘连接处出现开裂。上部的法兰盘外径为4d，厚度为0.8d，外周加工直纹滚花，法兰盘的大直径设计一方面是增大手动操作时的接触面积，让手指施力更舒适，另一方面大直径的法兰面在拧紧后能增大与被连接件的接触面积，降低接触面的压应力，避免较软的被连接件表面被压出压痕，同时也能起到一定的防松效果。建模过程中需要重点注意几个尺寸边界：滚花的齿形参数要匹配常用的手动操作摩擦力需求，

　　齿距不能过密否则容易积灰卡顿，也不能过疏导致摩擦力不足；凸台与安装孔的配合公差要选间隙配合，保证安装时能顺利嵌入，同时间隙不能过大否则会出现径向窜动；中心螺纹孔的有效螺纹深度要满足螺纹连接的啮合长度要求，保证锁紧强度足够，同时要在螺纹末端设置合理的退刀结构，避免加工时出现螺纹烂牙的问题。这类螺母的材质通常根据使用场景选择，普通工况下用易切削钢做表面发黑处理即可，有防锈需求的场景可以选用不锈钢材质，需要轻量化的场景也可以用铝合金做阳极氧化处理，不同材质的选型不会影响核心结构尺寸，只需要调整对应的强度校核参数即可。在装配验证的时候，要重点检查滚花面的高度是否突出安装面足够的尺寸，保证手指拧动时不会被周边的结构干涉，同时法兰面的平面度要满足要求，避免拧紧后出现偏载导致螺纹受力不均。
