三耳铰接式机械连接支架结构设计

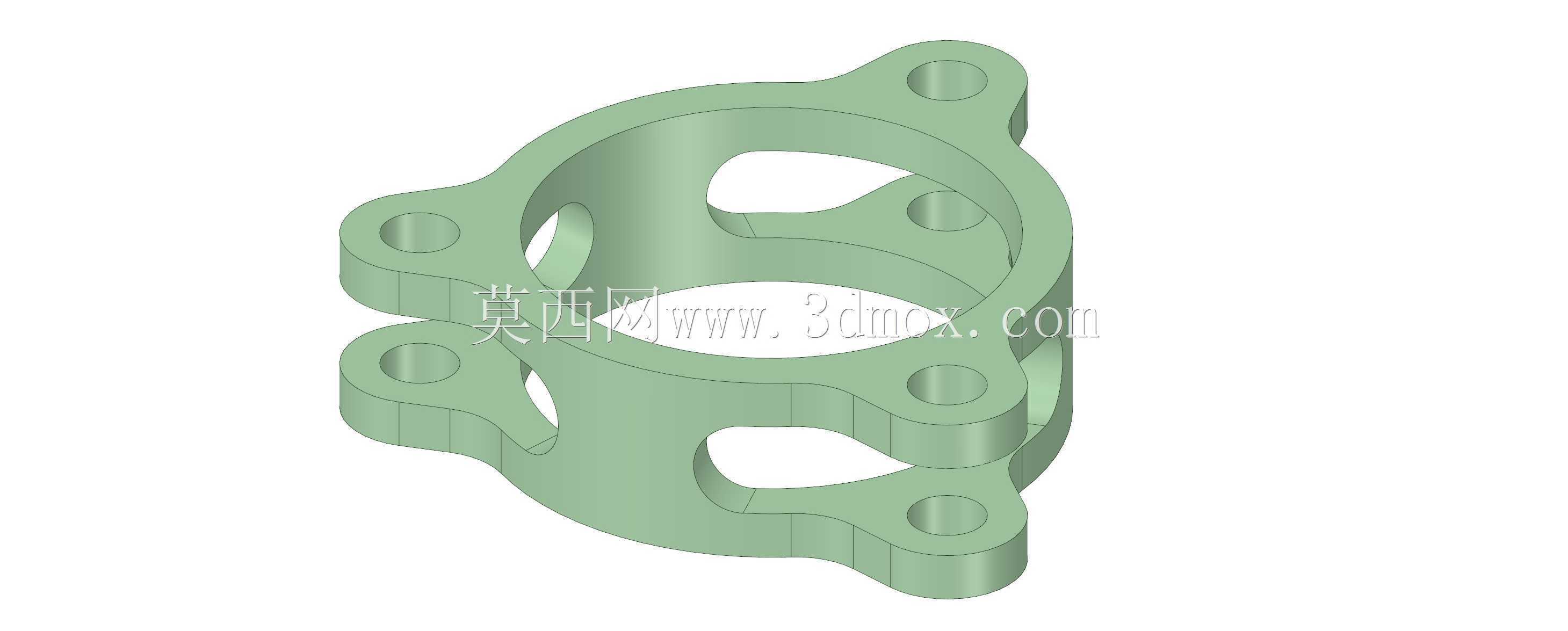

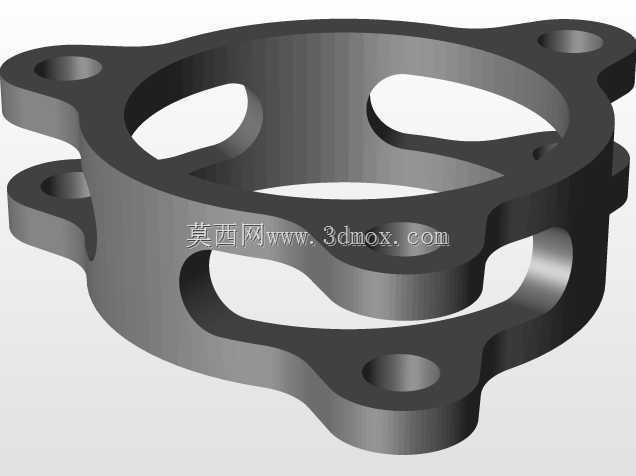

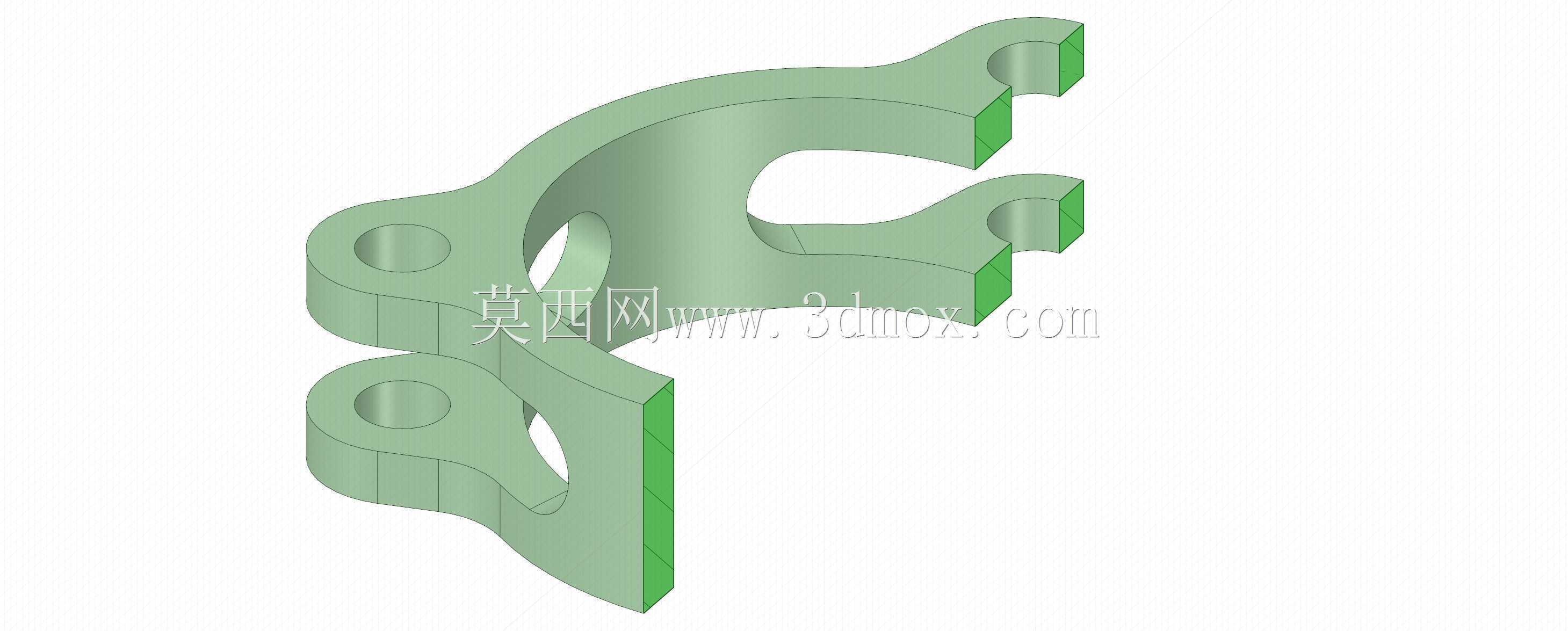

　　这类三耳铰接支架常应用在轻工输送设备、小型农用机具的连杆传动系统中，作为多杆件交汇的连接载体，承担力的转向传递与铰接点位的支撑作用，区别于常规双耳铰接件，它能同时对接三组不同方向的运动杆件，减少传动链路里的转接零件数量，降低装配累积误差。从结构设计逻辑来看，三个带同轴孔的铰接耳采用非对称排布，两个耳座沿主体一侧上下平行布置，第三个耳座延伸至主体另一侧，孔位轴线保持平行，适配平面连杆机构的运动轨迹，避免杆件摆动时出现运动干涉。主体部分采用变截面弧形过渡设计，没有突兀的直角转折，在有限的安装空间内尽可能提升结构刚性，同时减少应力集中点，承受交变载荷时不容易出现疲劳断裂。每个铰接耳的端面都做了贴合限位设计，安装时铰接销轴穿入后，

　　耳座端面可直接抵住对接杆件的侧面，不需要额外加装调整垫片，就能控制杆件的轴向窜动量，装配效率更高。安装边界方面，上下两个平行耳座的孔中心距适配常规直径12mm的铰接销轴，第三个耳座的孔位与主体安装基准面的垂直距离控制在45mm以内，整体外轮廓最大宽度不超过70mm，可直接嵌入宽度80mm的型材安装槽内，不需要额外拓展安装空间。零件的安装基面做了0.2mm的铣平处理，和设备安装面贴合时的接触面积超过85%，连接螺栓锁紧后不会出现偏载松动。铰接孔内壁预留了0.1mm的衬套安装余量，实际使用时可压入铜基自润滑衬套，降低铰接转动时的磨损，延长零件使用寿命，日常维护只需要定期加注润滑脂即可，不需要整体更换构件。

　　设计过程中对三个铰接耳的受力做了单独校核，上下耳座主要承受杆件摆动带来的径向剪切力，因此耳座根部做了3mm的圆角加强，侧置耳座主要承受拉力载荷，其与主体的连接段宽度比上下耳座厚2mm，匹配不同方向的受力特性，避免局部应力超过材料许用值。
