剖视结构离心式摩擦离合器结构设计

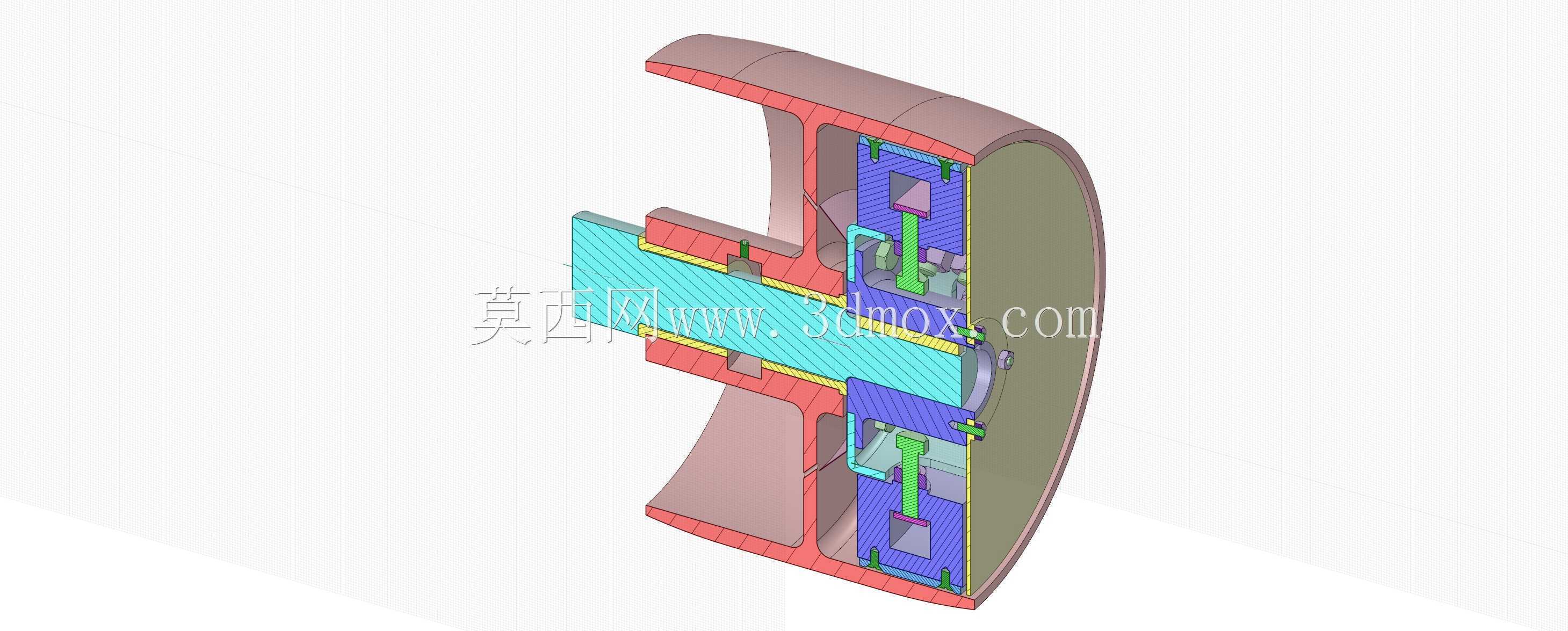

　　这款离心离合器采用剖视展示的结构设计，核心依靠离心力实现动力的自动接合与分离，无需额外的操纵机构，在小型通用动力设备、园林机械、小型摩托、输送线辅助传动等场景中应用广泛，能够在原动机转速达到设定阈值时自动接合输出端，转速跌落至阈值以下时自动脱开，避免低转速下负载反拖原动机造成的熄火、过载损伤问题。从结构布局来看，该离合器采用径向布置的摩擦块组件，主动端与原动机输出轴固连，随轴同步转动，摩擦块通过导向结构嵌装在主动盘的径向导槽内，配套设置复位弹性件，静止状态下摩擦块在弹性件拉力作用下与从动鼓轮内壁保持间隙，此时动力传递路径断开，输出端无动力输出。当主动端转速升高，摩擦块在离心力作用下克服弹性件预紧力沿导槽径向向外移动，

　　当转速达到接合阈值时，摩擦块外圆面压紧从动鼓轮的内圆柱面，依靠接触面间的摩擦力将主动端的扭矩传递至从动鼓轮，带动输出端负载运转。设计过程中需要重点匹配摩擦块的质量、复位弹簧的刚度与预紧力，三者共同决定离合器的接合转速，接合转速过低会导致原动机启动阶段即带载，增大启动阻力，易造成原动机堵转；接合转速过高则会导致摩擦块接合瞬间冲击过大，加剧摩擦面磨损，同时造成动力传递滞后。从安装边界来看，该离合器为同轴安装结构，主动端设置轴孔与键槽适配原动机输出轴，从动鼓轮端可通过法兰、键槽结构连接负载端，整体径向尺寸需匹配安装腔体内径，轴向长度需预留足够的安装间隙，避免与周边壳体、轴承部件发生运动干涉。摩擦块的摩擦面采用耐磨复合材料设计，

　　正常工况下可承受长期的滑磨与接合冲击，导槽结构需保证足够的加工精度与表面粗糙度，确保摩擦块径向移动顺畅无卡滞，避免出现接合不平稳、分离不彻底的问题。从动鼓轮采用筒式结构，内壁加工精度直接影响摩擦接触的贴合度，内壁圆柱度不足会导致接触应力分布不均，出现局部磨损过快、传动抖动的问题。该结构的离合器无需额外控制回路，依靠自身转速特性自动完成动力通断，非常适合对成本控制要求高、无需频繁手动操纵离合的传动场景，能够有效简化设备的传动系统结构，降低操纵复杂度，同时具备过载保护特性，当负载端出现瞬时过载时，摩擦块与鼓轮间会出现滑磨，避免扭矩过载传递造成原动机或传动部件的损坏。
