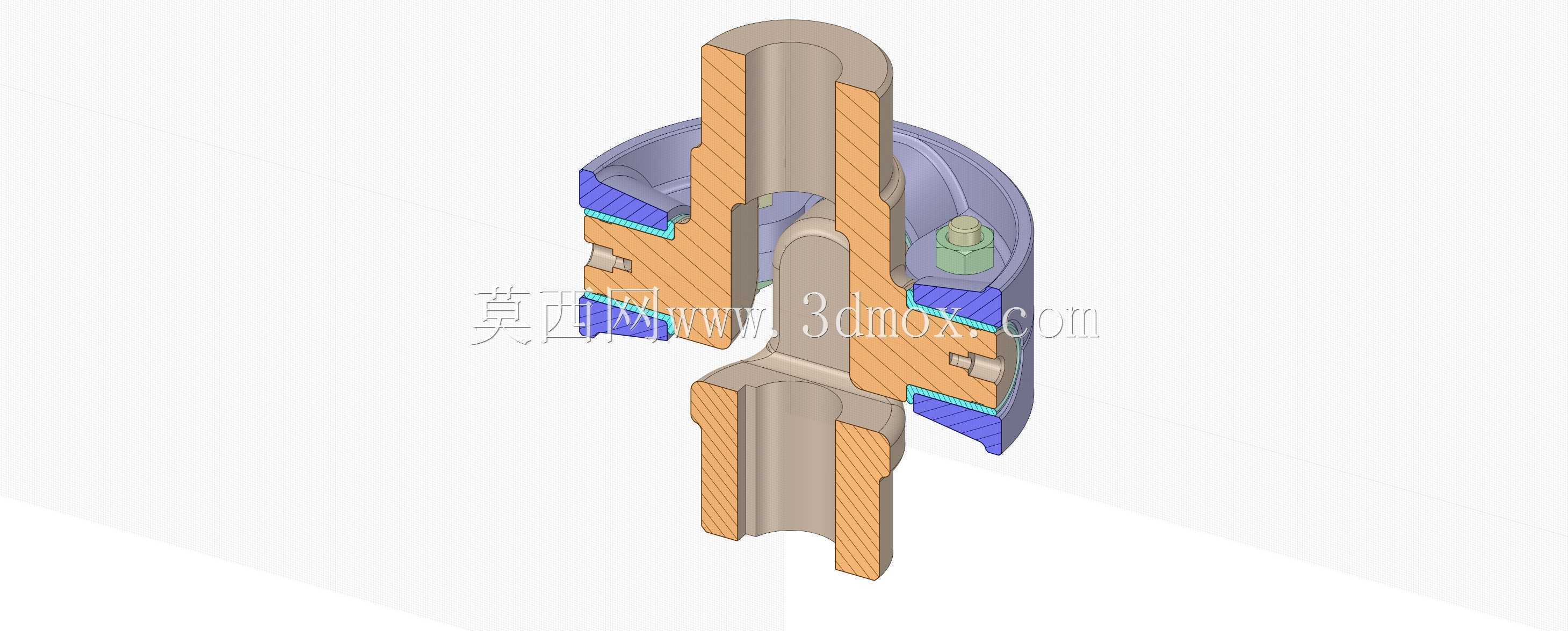

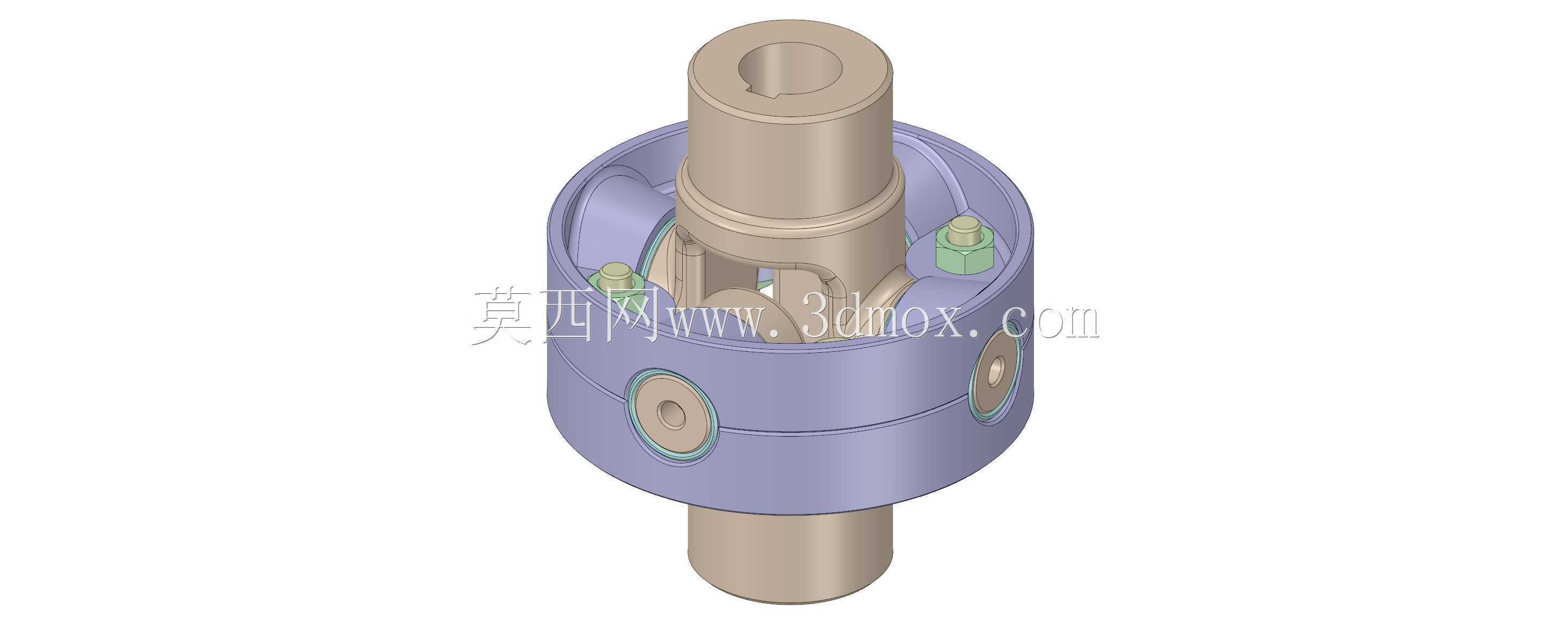

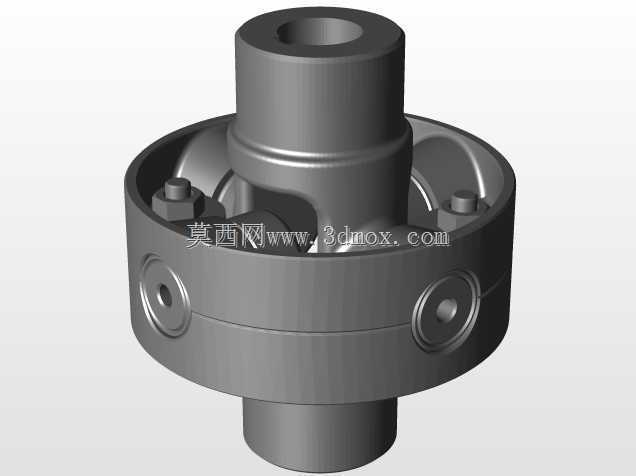

在各类存在轴线偏角的动力传输场景中,万向联轴器是解决两轴不对中传动问题的核心部件,从冶金设备的辊道传动、工程机械的行走机构到工业流水线的动力接驳,但凡存在安装误差、工作中机架形变带来的轴系夹角偏移,都需要这类构件补偿位移偏差,保证转矩平稳传递。本次呈现的剖视结构模型,完整还原了十字轴式万向联轴器的内部配合关系,能清晰看到叉形接头、十字轴、轴套、密封件、锁紧紧固件的装配层级,不同于外观模型仅展示外部轮廓,剖视处理直接呈现了内部载荷传递路径:动力从输入端叉形接头传入,通过十字轴的四个轴颈将转矩分配到输出端叉架,轴颈与叉架孔之间的衬套结构承担径向载荷,同时预留了转动间隙补偿角向偏移。从设计逻辑来看,
该结构优先保障了大偏角工况下的传动可靠性,十字轴的轴颈直径、叉架的壁厚都按照额定转矩下的弯曲、剪切强度做了匹配,两端的轴孔采用标准圆柱孔配合键槽的连接形式,适配市面上绝大多数常规直径的传动轴,安装时无需额外定制连接法兰,只要保证两端轴的插入深度符合轴孔长度要求,锁紧侧面的紧定螺钉即可完成轴向固定,避免传动过程中轴件窜动脱出。从安装边界来看,该联轴器的径向最大尺寸为中部外壳的外径,安装时需要预留足够的径向避让空间,避免转动过程中与周边机架、管线发生剐蹭,轴向长度可根据两轴的间距做小幅适配,当两轴存在15度以内的角向偏移时,该结构可保持连续平稳的转矩输出,不会出现卡滞、传动顿挫的问题,相较于刚性联轴器,它能抵消安装时的同轴度误差,
降低轴系两端轴承的附加载荷,延长整套传动系统的使用寿命。模型中还还原了端部的密封结构,能在多粉尘、有少量切削液飞溅的车间环境下,阻挡外界杂质进入十字轴的转动配合面,减少配合面的磨粒磨损,日常维护时仅需定期通过注油孔补充润滑脂即可,无需频繁拆解更换内部零件。
- 上一篇:传动机构用异形连接摆臂结构设计
- 下一篇:弧形双孔杠杆臂机械结构设计
- 全部评论(0)
- 模板大小: 25.98 MB
- 售价:5金币
- 下载次数: 16
- 系统要求: Other,STL,Rendering
- 软件分类: 通用机械零部件
