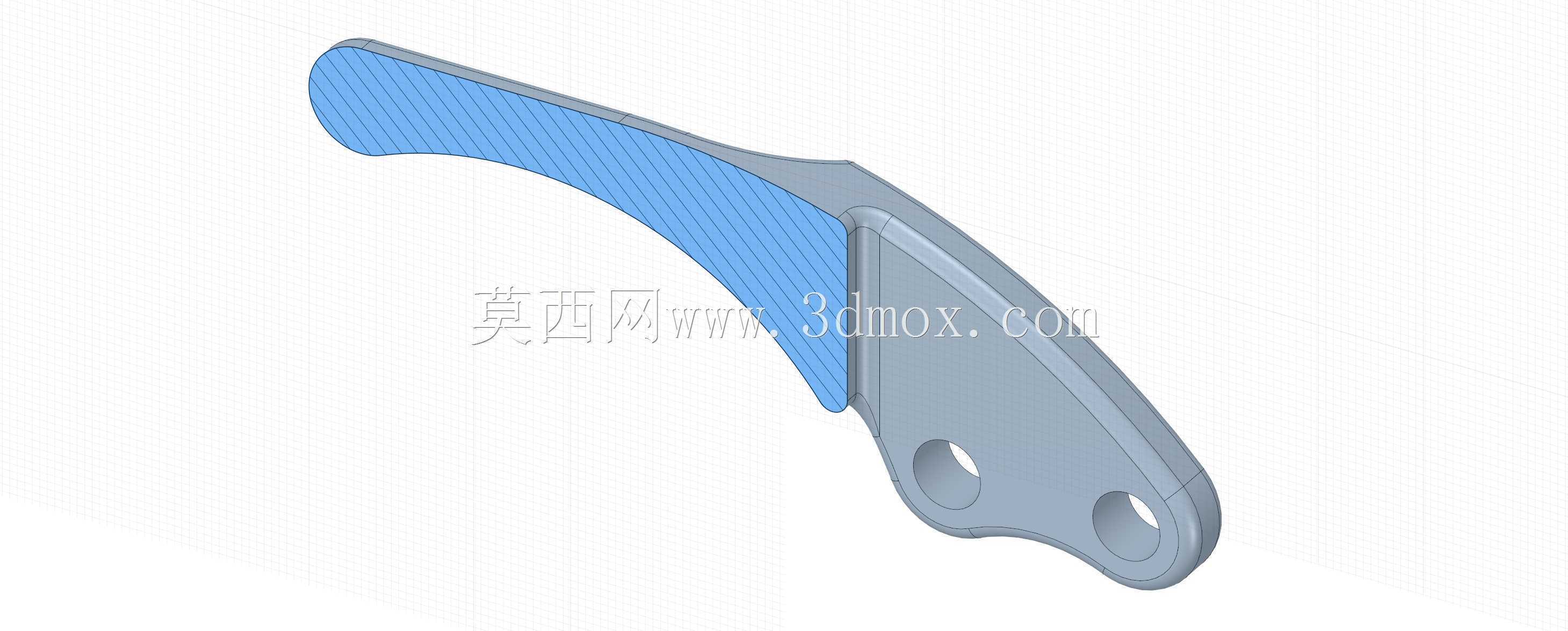

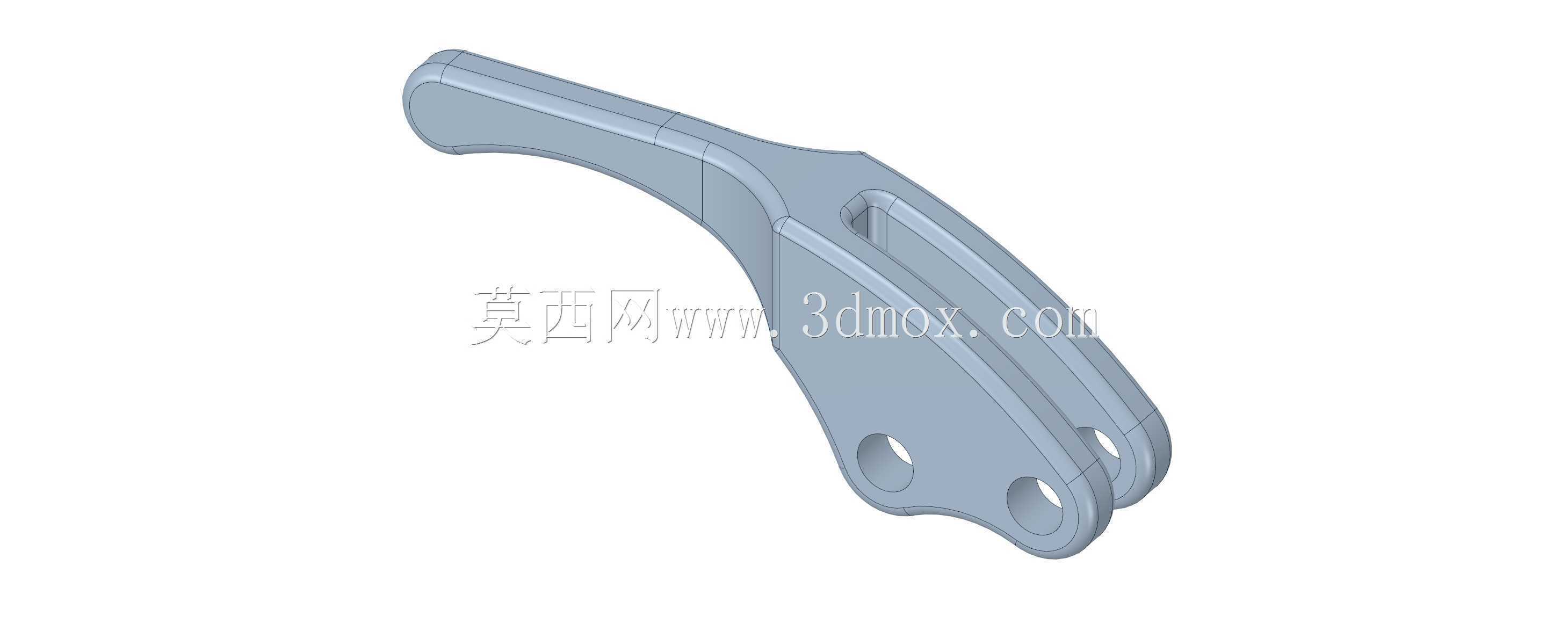

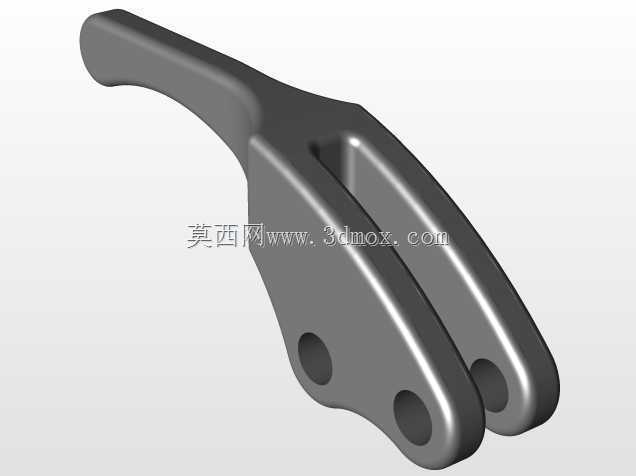

这款杠杆臂属于机械传动系统中的典型执行构件,在各类需要力矩放大、行程转换的设备场景中应用广泛,常见于轻工机械的操作机构、小型设备的锁紧单元、自动化产线的拨料触发结构,也可作为手动操作设备的施力传递部件,将输入端的小行程作用力通过力臂比放大后,传递至执行端完成夹紧、拨动、锁止等动作。从结构设计来看,该构件采用弧形臂身的构型,区别于直臂式杠杆,弧形轮廓能够在有限安装空间内避让周边相邻的零部件,避免运动过程中出现干涉,同时臂身的曲面过渡经过应力校核,在受力集中的区域做了加厚处理,保证反复施力工况下不会出现塑性变形。构件一端设置两个同轴度要求较高的安装孔,用于铰接固定在设备的基座支架上,双孔布局相比单孔铰接拥有更好的抗侧向载荷能力,
能够抵消臂身摆动过程中产生的侧向倾覆力矩,避免铰接轴出现偏磨,延长铰接副的使用寿命;另一端为圆弧过渡的施力端,可配套安装压头、拨块等不同功能的端头配件,适配不同的作业需求。设计过程中优先考虑了安装边界的适配性,臂身的厚度、孔位的中心距都经过运动仿真验证,当杠杆绕铰接轴摆动至极限行程位置时,臂身外轮廓与周边安装座、相邻传动件的最小安全间隙控制在1.5mm以上,既不会因为间隙过大造成空间浪费,也不会因为间隙过小导致运动卡滞。臂身的非配合面做了轻量化的结构优化,在保证整体结构强度满足额定载荷要求的前提下,去除了非受力区域的多余材料,降低构件自身重量,减少摆动过程中的惯性冲击,让操作手感更平顺,也能降低驱动端的负载消耗。
铰接孔的内壁预留了衬套安装余量,实际装配时可根据工况需求选配铜衬套或者含油轴承,降低铰接部位的摩擦系数,减少日常维护的频次,适配无润滑或者少润滑的作业环境。整个构件的外形轮廓没有尖锐棱角,所有边缘都做了圆角过渡处理,一方面避免装配和调试过程中划伤操作人员,另一方面也能减少应力集中点,提升构件的抗疲劳性能,在频繁往复摆动的工况下拥有更长的使用寿命。
