商用车驱动桥车轴支撑轴承剖视结构

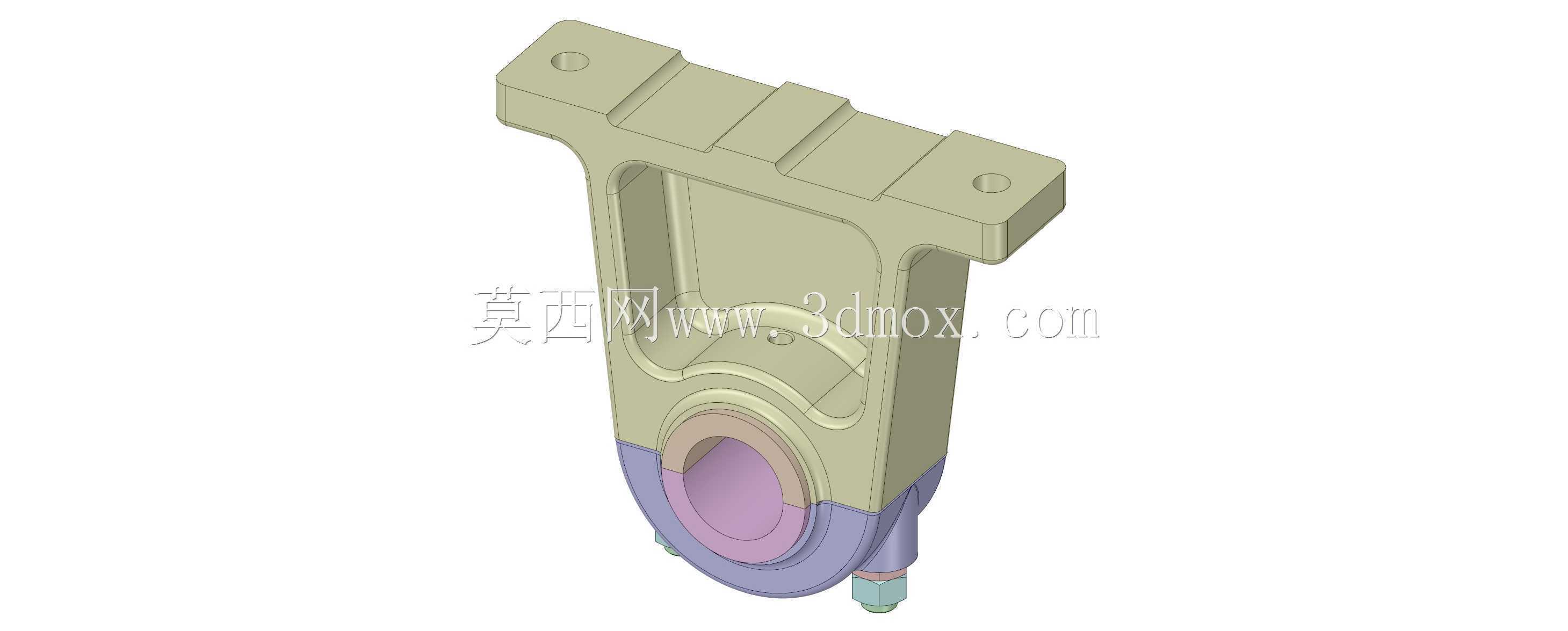

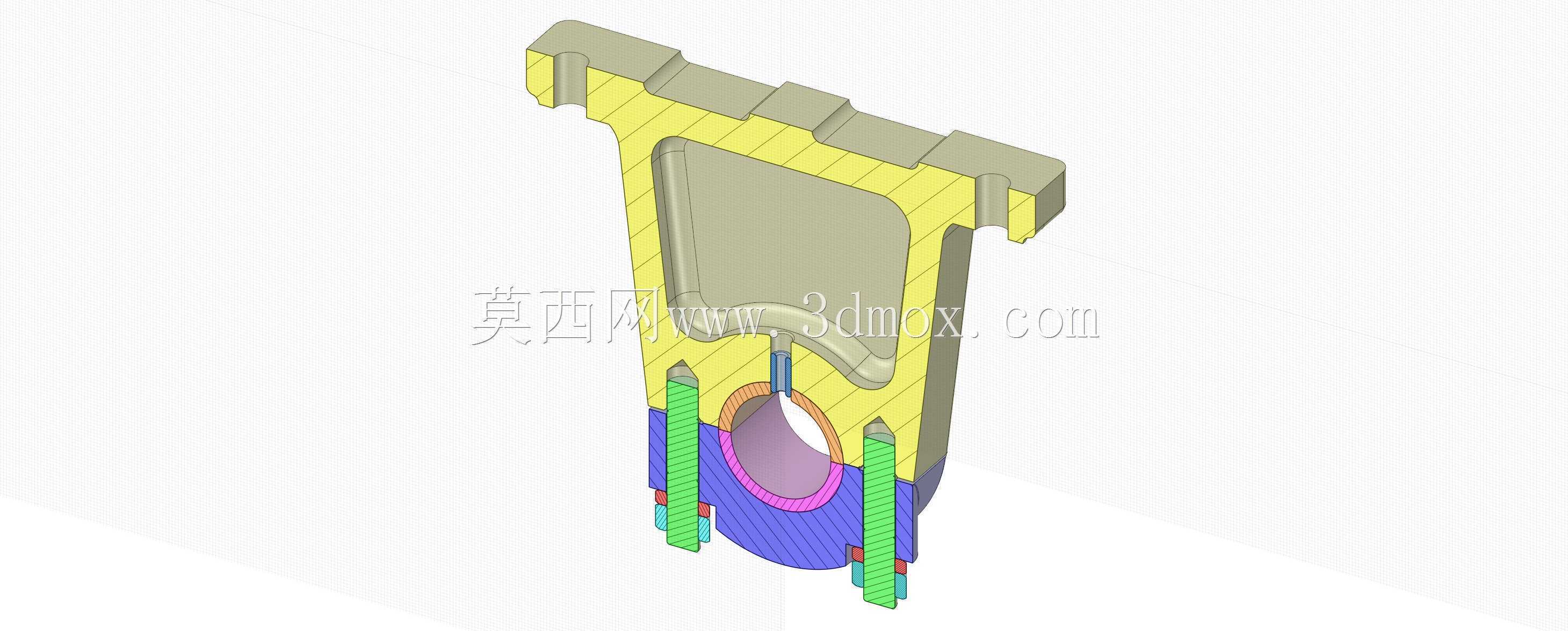

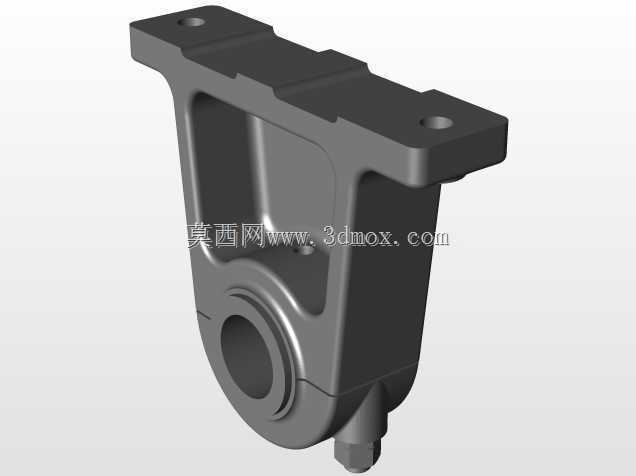

　　这款车轴轴承主要应用于商用车非断开式驱动桥的轮端支撑位置，也可适配部分工程作业车辆的转向桥轮轴承载段，核心作用是为旋转的车轴半轴提供径向与轴向的复合支撑，同时将车身载荷通过轴承结构传递至轮辋，抵消车辆行驶过程中路面冲击带来的交变载荷，避免轴系出现径向跳动或轴向窜动。从结构设计来看，该模型采用剖视展示方式，可清晰看到内部多层嵌套的配合结构：外层为与桥壳端盖配合的轴承座壳体，壳体上端设置带定位凸台的安装法兰，法兰上的阶梯状凸台可与桥壳端面的定位槽精准嵌合，安装时无需额外调整同轴度，能有效降低装配工时；中间层为保持架与滚动体组合的承载段，滚动体采用圆柱滚子与推力滚子组合排布，圆柱滚子承担垂直方向的径向载荷，推力滚子承担车辆加减速、

　　转向时产生的轴向冲击力，相比单列轴承可提升40%以上的复合载荷承载能力；内层为与半轴配合的轴套结构，轴套内表面设计有微米级的储油槽，可存储润滑脂形成持续油膜，降低滚动体与轴套之间的摩擦损耗，延长部件维护周期。设计过程中优先考虑了安装边界的适配性，壳体法兰的安装孔位采用等距圆周排布，孔距公差控制在±0.02mm范围内，可适配多数主流吨位商用车的桥壳安装尺寸；轴承整体轴向尺寸经过压缩，在保证承载能力的前提下尽可能缩小轮端占用空间，给制动鼓、轮边减速器等相邻部件留出足够的安装余量。壳体外侧设计有多层密封槽，可嵌套双唇形密封圈，阻挡行驶过程中泥水、沙尘进入轴承内部，避免滚动体出现磨粒磨损；内部还设置有润滑脂导流通道，

　　可将加注的润滑脂均匀引导至每一组滚动体接触面，避免局部缺油导致的过热失效。在实际工况验证层面，该结构的载荷分布经过反复调校，滚动体与滚道的接触应力控制在材料许用应力范围内，可适应-40℃到120℃的工作环境温度，无论是北方冬季严寒路况还是南方长下坡连续制动的高温工况，都能保持稳定的支撑性能。
