双腔塑料零件注塑成型模具结构

项目分类:注塑模图纸 发布时间:2021-12-04 ID:432228
  • 双腔塑料零件注塑成型模具结构
  • 双腔塑料零件注塑成型模具结构
  • 双腔塑料零件注塑成型模具结构
  • 双腔塑料零件注塑成型模具结构
  • 双腔塑料零件注塑成型模具结构

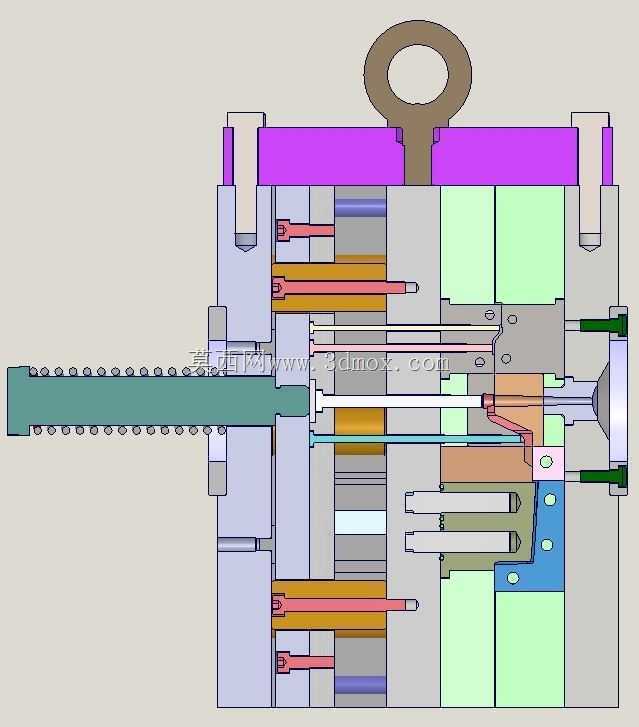

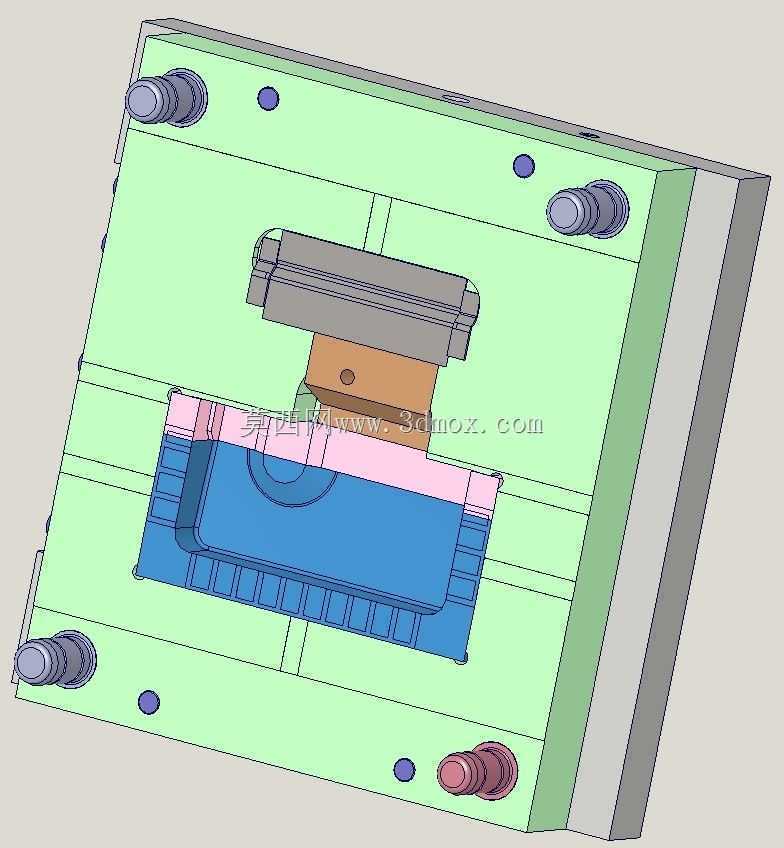

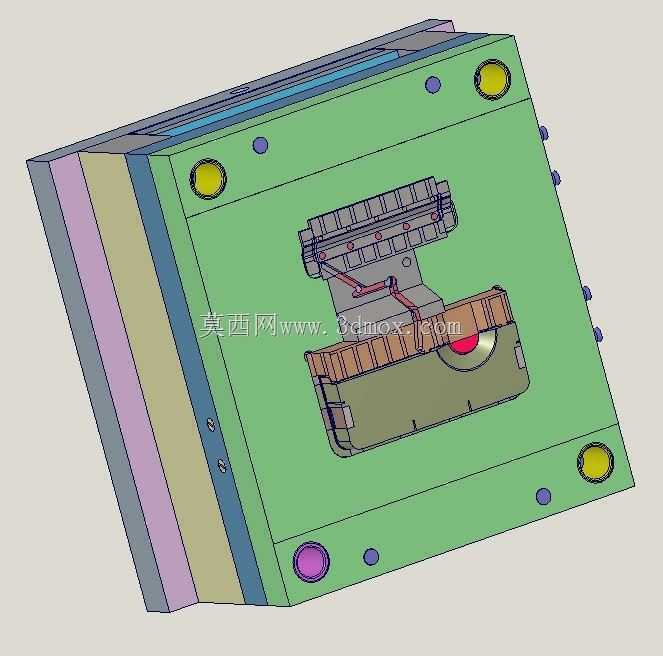

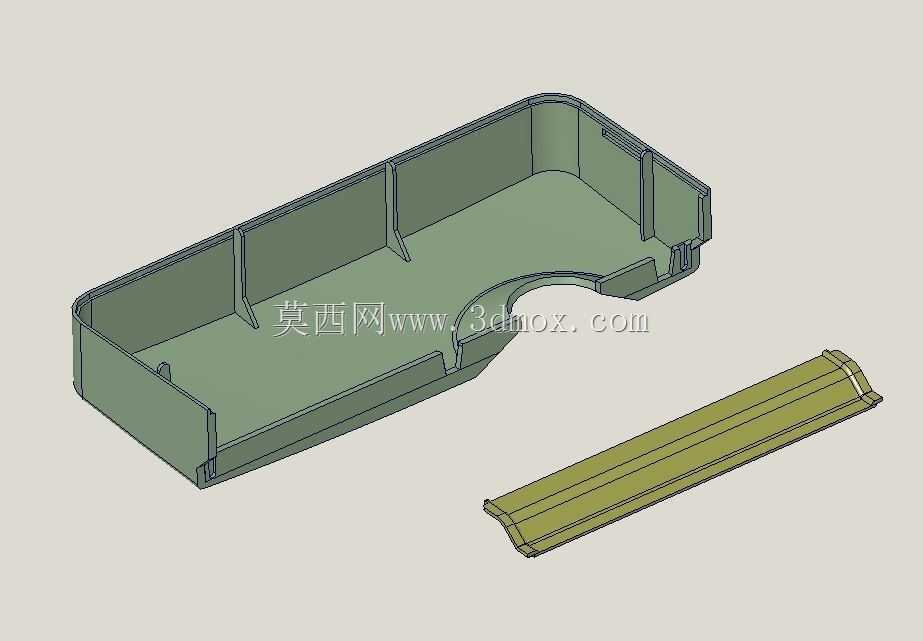

  这套模具针对两款同材质小型塑料零件的批量注射成型需求开发,适配常规卧式注塑机的安装接口,模架整体采用标准龙记模坯改制,上下模合模后总厚度控制在280mm范围内,长宽尺寸为350mm×300mm,可直接适配锁模力120T-160T区间的通用注塑设备,无需额外修改设备拉杆间距与安装螺孔位置。从结构布局来看,模具采用1+1型腔排布,两个不同结构的塑料零件型腔分别设置在模仁左右区域,共用一套浇注系统,熔融塑料从主流道进入后经梯形分流道分别送入两个型腔,分流道末端设置冷料穴存储前锋冷料,避免冷料进入型腔造成零件缺胶、冷隔缺陷。模仁部分采用整体镶拼结构,型腔与型芯均采用预硬S136钢材加工,表面抛光至Ra0.8μm,可满足透明ABS、

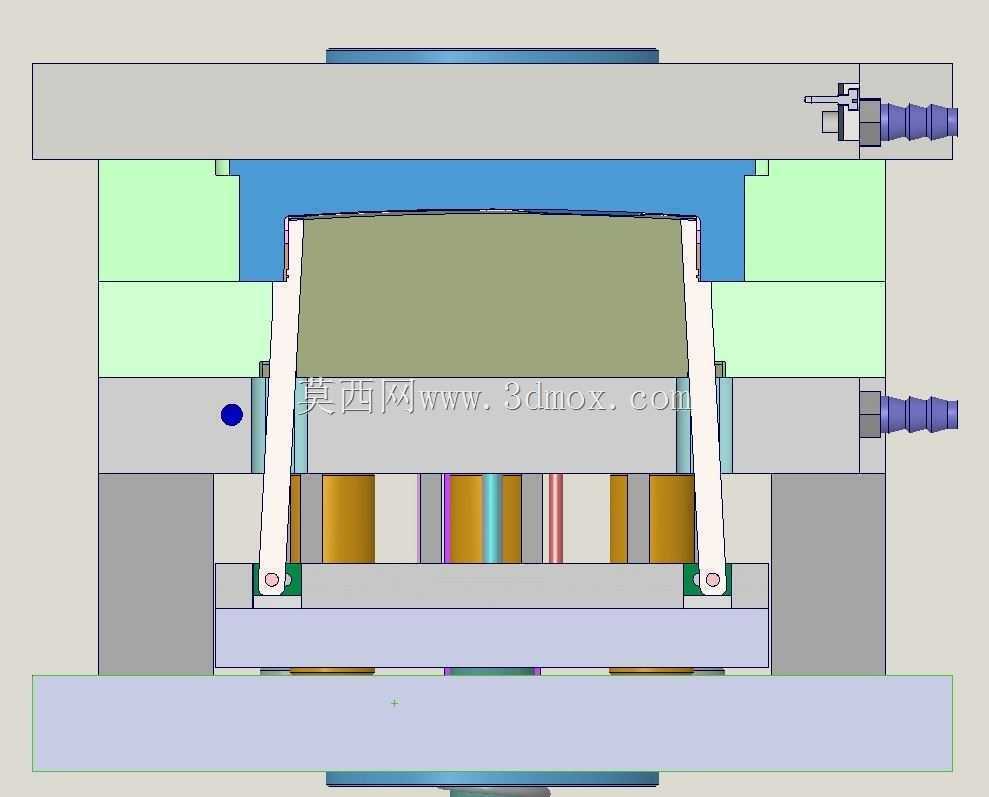

  PP等常用塑料的成型表面质量要求,镶拼结构的设计也方便后续磨损后单独更换模仁镶件,降低模具维护成本。冷却系统采用随形水路设计,围绕两个型腔的轮廓分别布置直径8mm的冷却水道,水道距离型腔壁的距离统一控制在12-15mm区间,保证成型过程中模温均匀,减少零件翘曲变形风险,水路接口采用标准PT1/4管螺纹,可直接对接车间常规冷却水循环系统。导向定位系统采用四组导柱导套配合,导柱设置在动模侧,导套压入定模模板,同时在型腔周边额外设置4组零度直身锁,抵消注塑过程中产生的侧向力,避免合模错位导致的零件飞边、尺寸超差问题。顶出系统采用圆顶针+扁顶针组合的方式,针对零件的深筋、卡扣位置布置扁顶针,平面区域布置常规圆顶针,

  顶针排布位置避开零件外观面,保证成型后零件表面无顶出痕迹,顶出板采用标准中托司导向,避免顶出过程中顶针偏位卡死。这套模具的实际应用场景覆盖消费电子小型结构件、家电接插件类塑料零件的批量生产,单模次可同时产出两款不同的配套塑料零件,减少机台换模频次,提升配套零件的生产匹配效率,避免两款零件分开生产导致的库存不匹配问题。设计过程中优先考虑了成型工艺的兼容性,浇注系统的浇口采用侧浇口形式,浇口尺寸为1.2mm×0.8mm,可适配多数通用热塑性塑料的充模要求,后续如果更换成型材料,仅需微调浇口尺寸与冷却参数即可适配,无需大幅修改模仁结构。模具的安装边界完全符合行业通用标准,定位圈直径为100mm,凸出定模面板10mm,

  可直接适配注塑机的定位孔安装,浇口套SR尺寸与注塑机喷嘴SR15的球头匹配,避免射胶过程中出现溢料问题。所有紧固螺丝均采用12.9级内六角螺丝,螺丝排布间距控制在螺丝直径的8-10倍区间,保证模板锁模力均匀,长期生产过程中不会出现模板变形问题。排气系统开设在分型面与型腔填充末端,排气槽深度控制在0.02mm,既可以顺畅排出型腔内的空气,又不会出现飞边问题,保证零件填充完整无烧焦缺陷。
