带风道结构的G55型压缩机组三维结构

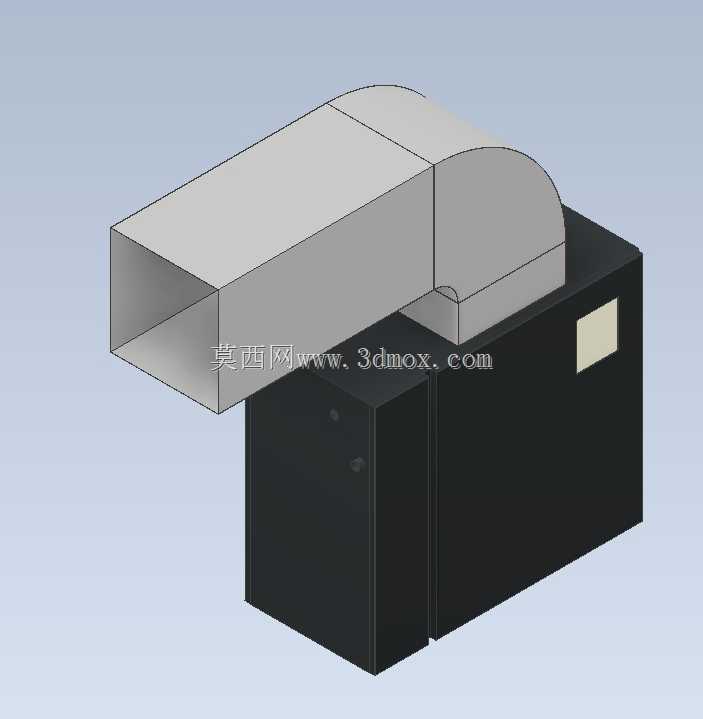

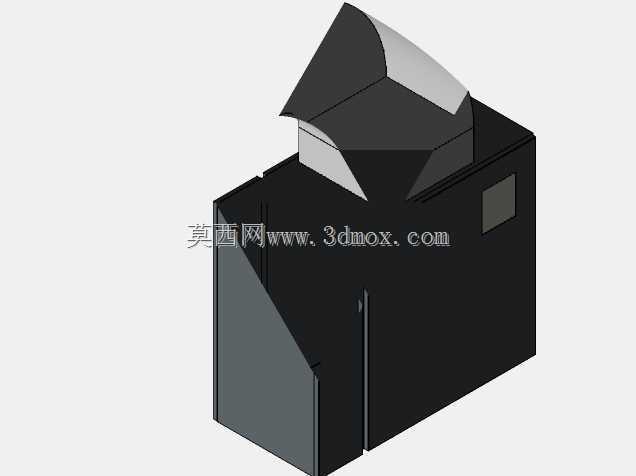

　　这套带顶部风道结构的压缩机组结构，在常规压缩主机的基础上整合了排风导流结构，日常在车间集中供气、小型制冷系统配套、工业气动工具动力源这类场景里都能见到对应结构的实际应用。从结构布局来看，主机主体采用方正的箱式集成设计，下部两个相邻的箱体模块分别承担主机压缩腔、油气分离或者换热储液的功能，箱体侧面预留的方形检修盖板，对应日常运维时滤芯更换、内部阀件检修的操作空间，不需要完全拆解整机外壳就能完成常规保养操作，这点在工业现场的运维适配性上做了很务实的考量。顶部的风道结构采用方管转弧形弯头的导流设计，不是随意拼接的管路：前端方形接口是对接车间排风管网或者室外排风口的连接端，弧形弯头的曲率是按照压缩机组顶部散热风机的出风流向做的适配，

　　能有效降低排风阻力，避免热风在机组顶部涡流回流导致散热效率下降，很多现场安装时容易忽略风道弯头的流阻影响，直接用直角弯头对接，最后导致机组运行温度偏高，这个结构里的弧形过渡设计刚好规避了这类常见问题。做这套结构的三维建模时，首先要确定的是安装边界尺寸：下部主机箱体的长宽尺寸要匹配常规工业机组的安装底座预留孔位，不能出现底座孔位对不上的问题，顶部风道的总高度要结合现场安装空间的吊顶高度、管网接口高度做适配，风道前端的方形接口要预留标准法兰连接的边距，方便现场安装时打密封胶、上连接螺栓。从功能特性来说，这套结构把主机的散热排风通过风道直接导出，避免压缩机运行产生的热量直接排在设备间内，能有效降低设备间的环境温度，减少配套通风设备的负荷，

　　尤其适合空间相对密闭的小型空压站、制冷机组机房使用。建模过程中需要注意几个配合边界：一是顶部风道和主机箱体顶部的连接面要做密封贴合的结构预留，不能出现缝隙导致热风漏回设备间；二是侧面检修盖板的开合范围要做干涉检查，确保盖板打开时不会和周边的连接管路、墙面结构产生碰撞；三是主机底部的安装支脚位置要对应通用的减震垫安装尺寸，方便现场安装时加减震器降低运行震动传递。很多刚接触这类设备建模的工程师容易把风道做成独立的外接管路，忽略风道和主机顶部散热口的对位精度，实际安装时如果风道和散热口错位，会直接导致排风不畅，这套结构里风道的弧形段刚好对准主机顶部的散热出风区域，整个导流路径没有突兀的变径或者转角，

　　气流从散热风机排出后能顺着弧形风道直接进入前端的方形排风管，流道全程的截面变化平缓，能把风损控制在较低水平。另外从结构强度角度，风道的板材厚度、弯头处的加强筋预留也在建模时做了考量，避免设备运行时的风道震动产生额外噪音，主机箱体的折边结构也做了对应的加强处理，保证整机吊装、运输过程中不会出现箱体变形的问题。在设备选型适配的时候，这套结构的尺寸边界可以直接给现场安装做参考：主机部分的宽度适配常规的设备间通道宽度，不需要额外拆门就能推进安装位置，顶部风道的连接方向可以根据现场管网的实际走向做镜像调整，不需要重新改动主体结构，这点对于不同安装场景的适配性很强。
