气动杠杆式夹持执行机构结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:432486
  • 气动杠杆式夹持执行机构结构设计
  • 气动杠杆式夹持执行机构结构设计

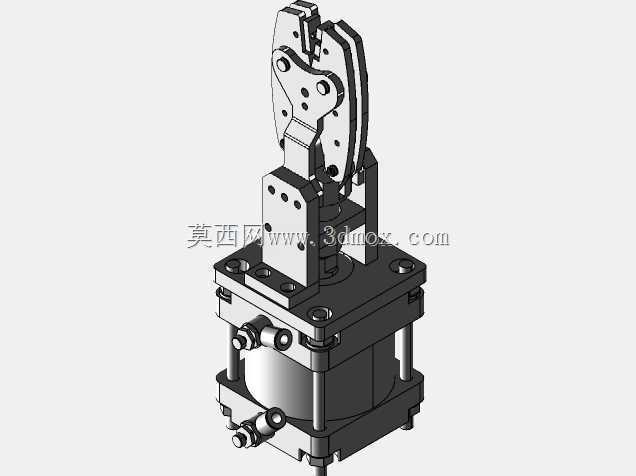

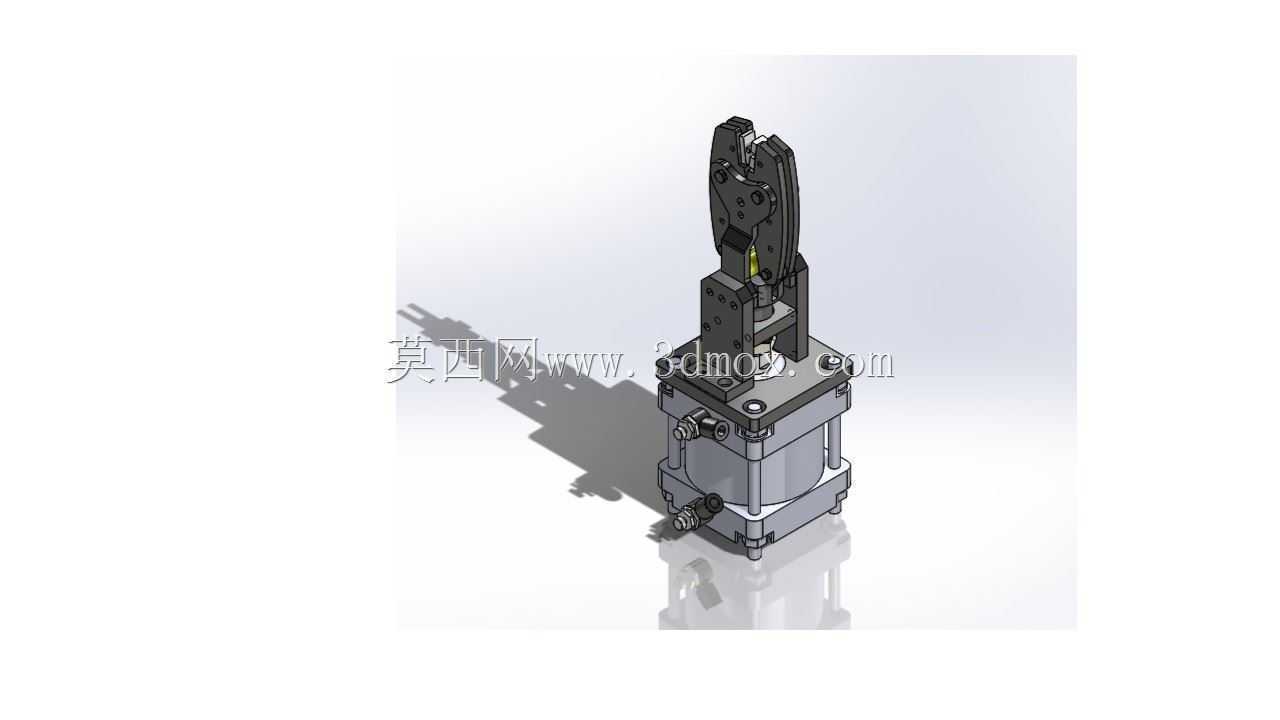

  这款气动夹持执行机构,是面向自动化产线工件定位、工位转移、装配压紧场景开发的末端执行部件,在3C电子小件装配、汽车零部件机加工上下料、五金件焊接定位等工位都有成熟的应用空间,区别于常规平行夹爪,它采用杠杆增力结构,能在较小气缸缸径下输出足够的夹持保持力,避免工件在移位、加工过程中出现松脱偏移。从结构布局来看,整套机构采用立式堆叠设计,底部为标准方形气动缸体,缸体端盖通过内六角螺钉与中部的导向支撑座刚性连接,支撑座内部做了阶梯孔设计,既给气缸活塞杆提供直线运动导向,也预留了密封件安装槽位,避免车间内的切削液、焊接飞溅、粉尘进入缸体内部加速密封件磨损。支撑座上方延伸出夹爪安装基座,两个夹爪通过销轴与基座铰接,

  其中主动夹爪与活塞杆顶端的推块通过连杆连接,当气缸活塞杆向上伸出时,推块带动连杆驱动主动夹爪绕销轴转动,配合另一侧的从动夹爪实现夹紧动作,活塞杆回缩时则带动夹爪张开,整个运动副的铰接位置都设计了自润滑衬套安装位,无需频繁加注润滑脂就能满足长时间高频往复动作的耐磨需求。在功能特性上,这套夹持机构的夹爪夹持面做了可更换设计,预留了螺钉安装孔位,现场使用时可以根据被夹持工件的外形,更换V型块、平垫块、仿形胶垫等不同的夹头,适配圆轴类、方块类、异形件的夹持需求,不需要重新加工整套夹爪本体,能大幅缩短产线换型的调整周期。夹爪的开合行程可以通过活塞杆端部的调节螺母进行微调,适配不同尺寸规格的工件夹持,

  避免行程过大导致夹爪碰撞工件或者行程不足无法可靠夹紧。从安装边界来看,底部缸体的四个角预留了贯通安装孔,可以直接通过螺栓固定在工装台板、机械手末端法兰或者线体旁的安装支架上,安装孔位的中心距符合常规气动执行件的安装尺寸规范,不需要额外做转接板就能完成替换安装;整套机构的侧向宽度控制在紧凑范围内,在多工位密集排布的工装夹具上使用时,不会和相邻的夹具、加工刀具产生运动干涉,垂直方向的高度也做了优化,在立式加工中心的工作台面上安装使用时,不会超出机床的Z轴安全行程范围。设计过程中针对受力薄弱位置做了结构强化,夹爪的铰接位置、连杆与推块的连接位置都做了加厚处理,同时通过有限元受力分析校核了满负载夹持状态下的结构形变,确保在最大夹持力输出时,

  夹爪的形变量控制在允许范围内,不会因为结构变形导致工件夹持精度下降。缸体的气路接口设置在缸体侧下方,采用标准内螺纹气嘴接口,方便现场连接气动软管,气路通道内部做了倒角处理,避免气路通断时产生的气流啸叫,同时也能减少气路压力损失,保证气缸动作的响应速度。整套机构的外露金属件都做了发黑防锈处理,能适应车间内潮湿、有切削液飞溅的工作环境,不会因为短时间的锈蚀导致运动副卡滞,日常维护只需要定期检查铰接销轴的磨损情况、更换气缸密封件即可,维护难度低,适合在大批量连续生产的自动化产线上长期使用。在实际选型匹配时,可以根据被夹持工件的重量、所需夹持力大小更换不同缸径的气缸,中部的支撑座和夹爪部分可以保持通用,不需要重新设计整套结构,能有效降低不同工位的夹具设计成本,缩短非标夹具的开发周期。
