六英寸管道用150mm行程伸缩补偿接头

　　在市政给排水、工业流体输送、化工介质管路等长距离管线布设场景中，温度变化带来的管材热胀冷缩、设备运行产生的管路振动、地基沉降引发的管线错位，都是管路系统设计阶段必须考量的风险点，这类位移如果没有对应的补偿构件吸收，很容易在管路焊缝、法兰连接处产生应力集中，最终引发泄漏甚至管路断裂的故障。本次涉及的六英寸规格伸缩补偿结构，核心作用就是在管路系统中吸收额定范围内的轴向位移，同时兼顾一定的径向错位补偿能力，降低管路系统的内应力，提升整套管线的运行可靠性。

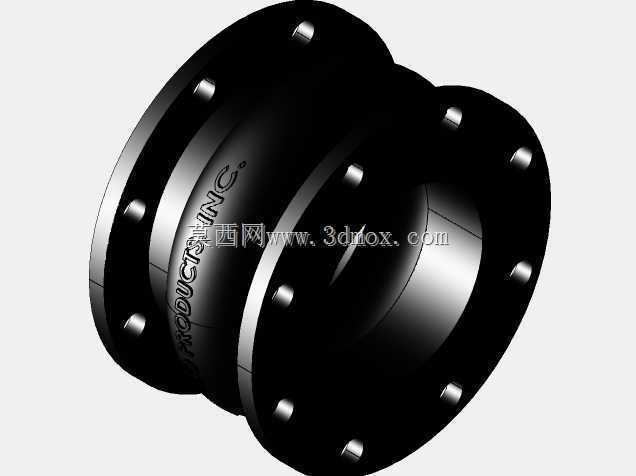

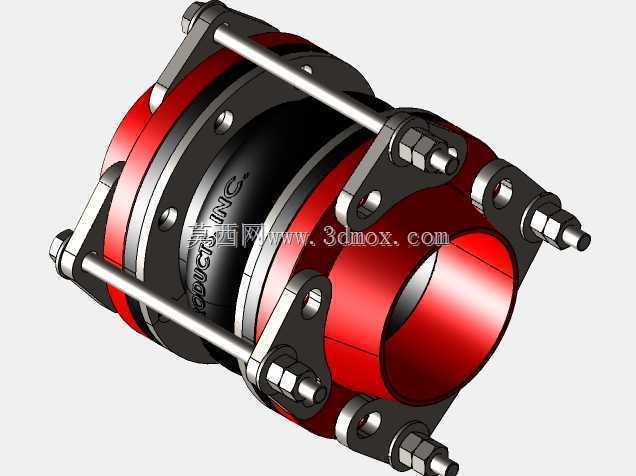

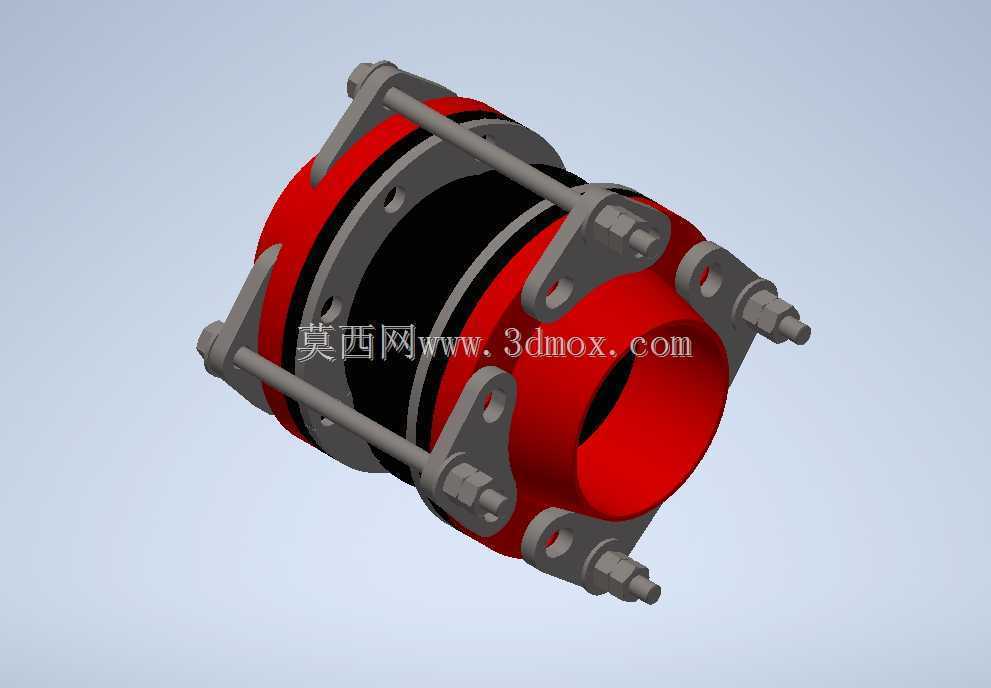

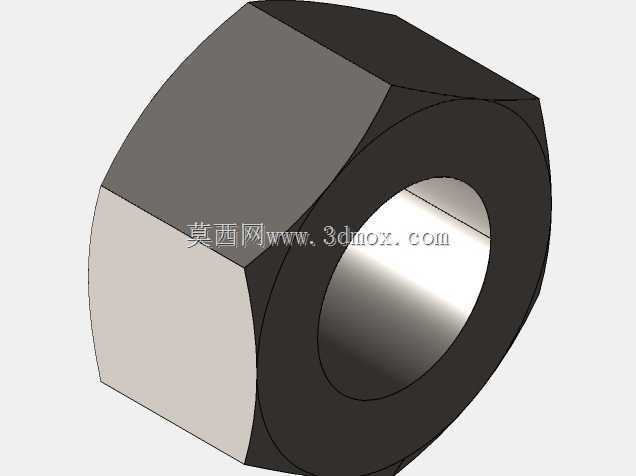

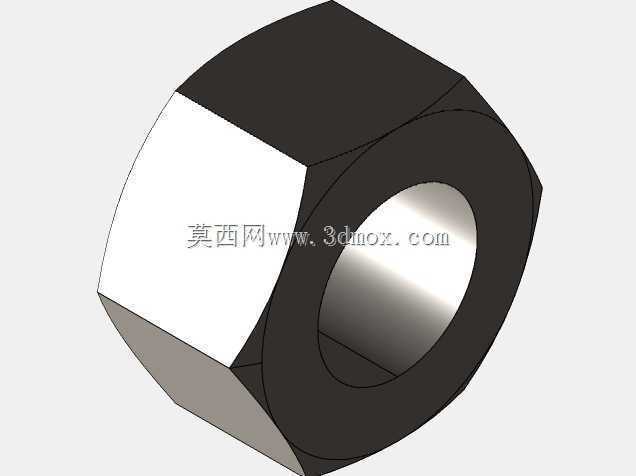

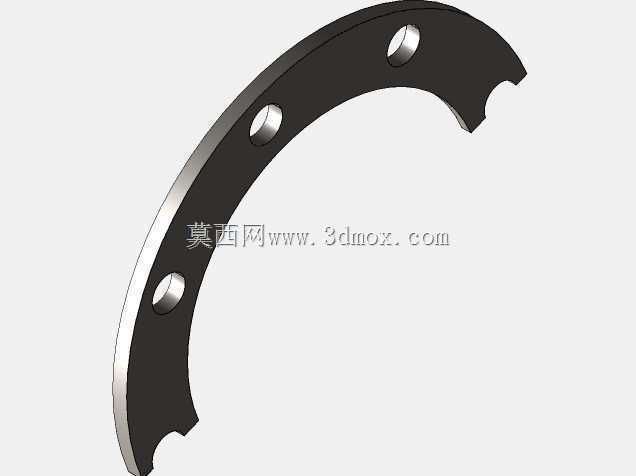

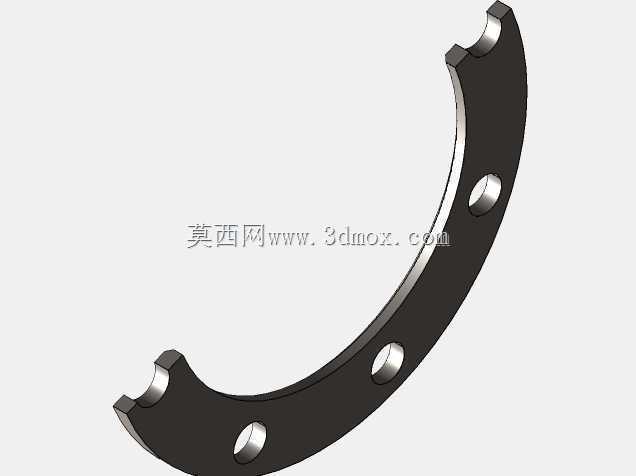

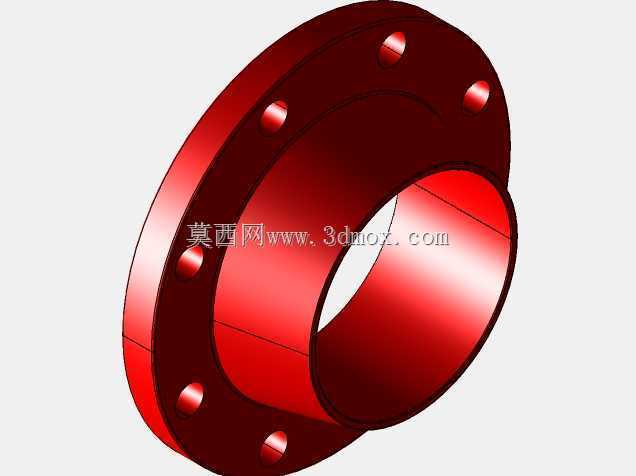

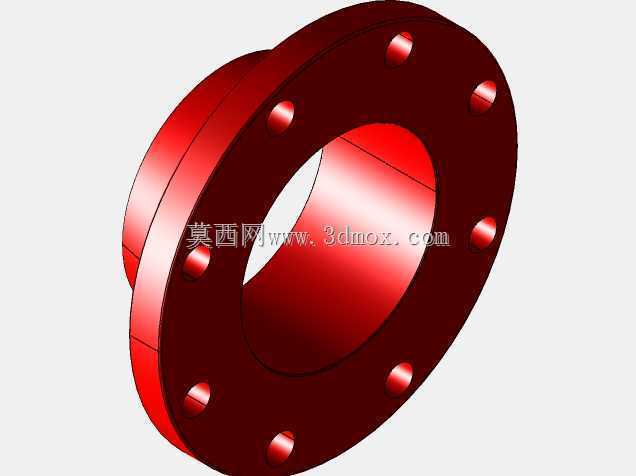

　　从结构设计逻辑来看，该伸缩接头采用双法兰端接结构，两端的法兰盘分别对接两侧的固定管路，中间的可动筒体与密封组件配合，实现轴向的伸缩位移补偿。整体结构的密封单元采用多层复合密封结构，在保证密封性能的同时，允许中间筒体在额定行程内顺畅滑动，不会出现卡滞或者密封失效的问题。周向均匀布置的多根拉杆组件，一方面承担伸缩行程的限位作用，避免伸缩量超出设计范围导致结构脱开，另一方面也能平衡管路内压产生的轴向推力，降低两端管路固定支架的受力负荷。拉杆两端的锁紧结构可以根据现场安装的实际需求，调整预紧力，在安装阶段完成对位调整后，可通过锁紧螺母固定初始安装位置，避免运行过程中出现非预期的位移。

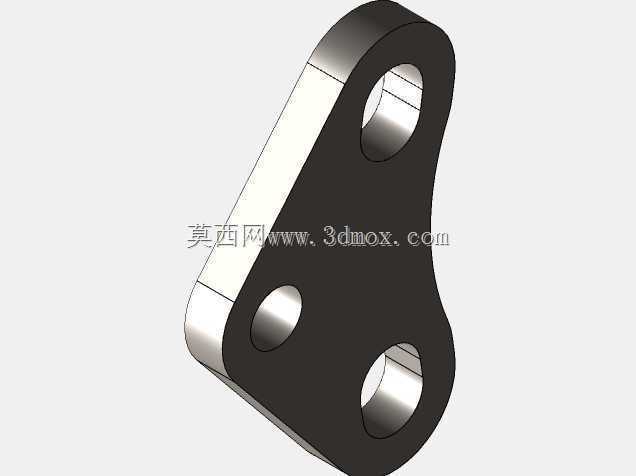

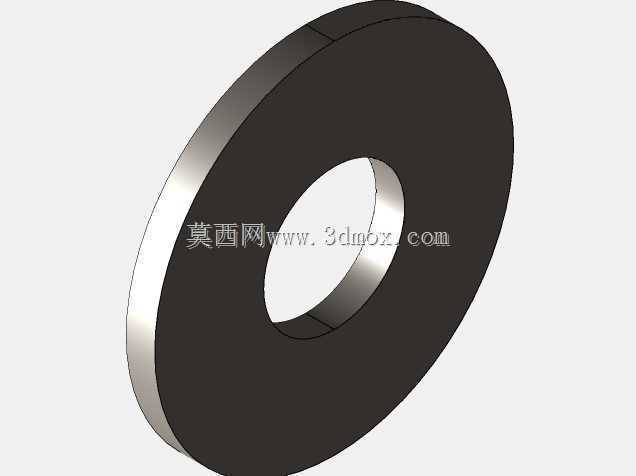

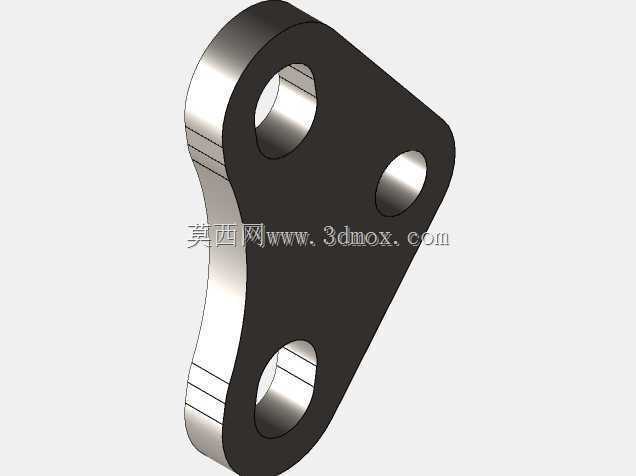

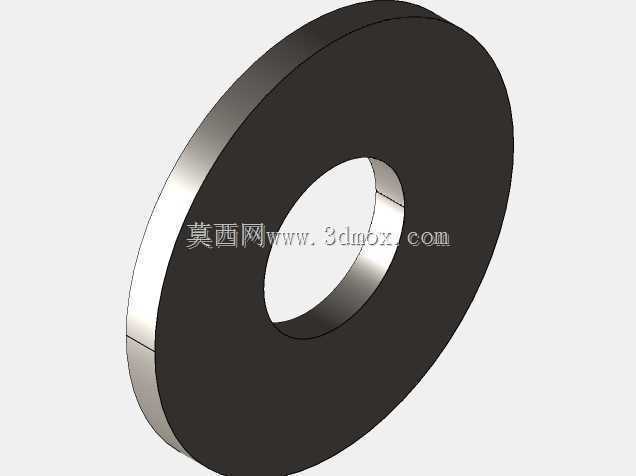

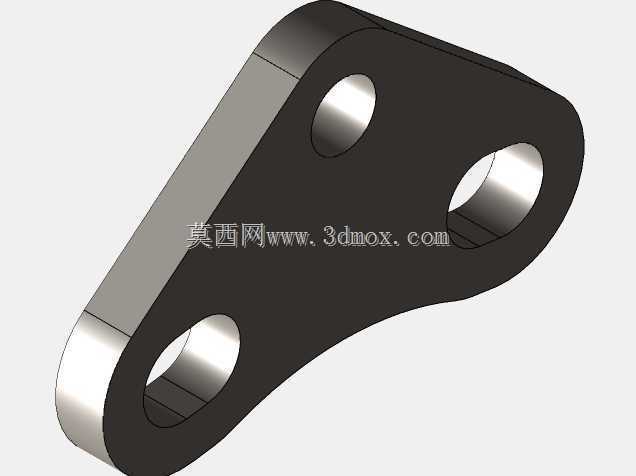

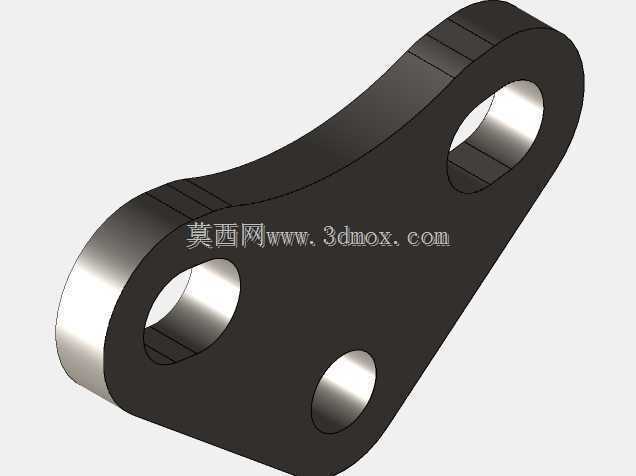

　　从安装边界与尺寸适配角度，该伸缩接头适配公称通径六英寸的管路，额定轴向补偿行程为150mm，安装时需要预留对应的轴向安装空间，确保伸缩过程中不会与周边的管线支架、其他设备产生干涉。两端法兰的连接尺寸符合对应通径的管路法兰标准，现场安装时不需要额外加工过渡连接件，直接与同规格的管路法兰配对，加装密封垫片后穿入螺栓锁紧即可完成装配。周向布置的安装耳座与拉杆结构，在安装时可以通过调整拉杆上的螺母，微调两端法兰的间距，适配现场管路存在的少量安装间距误差，降低现场安装的对位难度。

　　在实际选型应用中，这类伸缩接头通常布置在长距离直管段的间隔位置、阀门与水泵等动设备的进出口位置、不同沉降区域的管路衔接位置。布置在动设备进出口时，除了吸收热胀位移，还可以有效隔离设备运行产生的振动传递，避免振动沿管路传递到更远的管段，降低管路系统的振动噪音与疲劳损伤风险。在不同沉降区域的管路衔接处，该结构除了轴向补偿能力外，配合密封件的形变余量，还可以吸收少量的径向与角向错位，适配地基不均匀沉降带来的管线位置偏移，避免沉降应力直接作用在管路接口处。

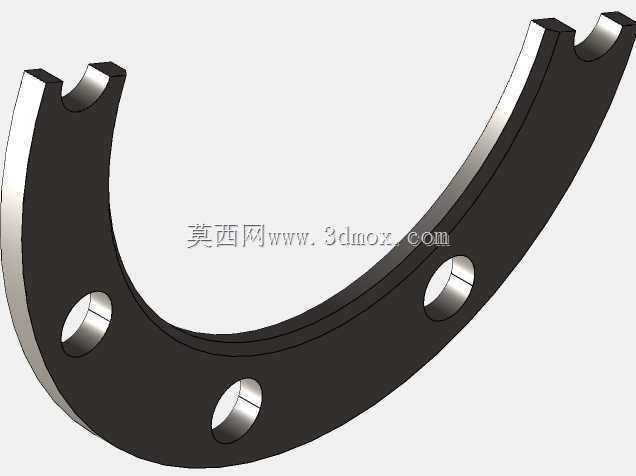

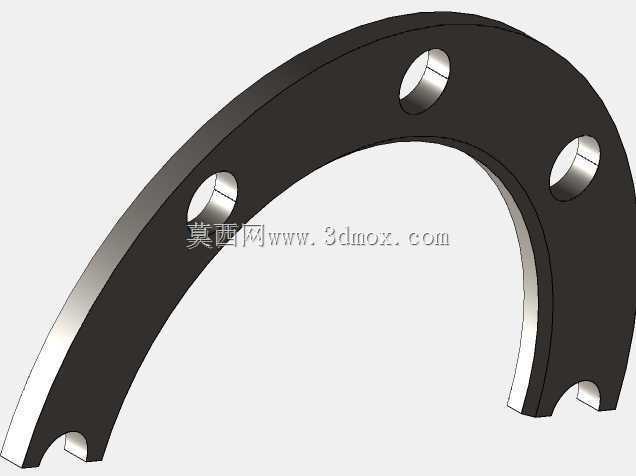

　　从结构细节设计来看，该伸缩接头的所有金属承力部件均做了防腐处理，适配多数常规水介质、弱腐蚀化工介质的输送场景，筒体与法兰的连接位置采用圆角过渡，降低应力集中系数，保证结构在额定压力工况下的结构强度。密封组件采用可更换设计，长期运行后如果出现密封件磨损，不需要整体拆卸整个接头，只需要松开压盖螺栓即可更换密封件，降低后期运维的成本与工作量。拉杆上的限位螺母可以根据现场实际需要的补偿量，调整限位位置，灵活适配不同工况下的补偿需求，不需要针对不同行程单独定制构件，提升了产品的通用适配性。

　　在三维建模过程中，该结构的建模需要重点保证各配合面的尺寸精度，尤其是中间滑动筒体与密封座的配合间隙、法兰螺栓孔的位置度、拉杆安装孔的同轴度，这些尺寸如果出现偏差，会直接影响实际产品的装配顺畅度与密封性能。建模时需要还原各部件的装配关系，明确伸缩行程的活动范围，模拟实际安装时的调整空间，确保导出的工程图能够直接指导生产加工，避免出现装配干涉的问题。对于密封件的形变空间，建模时也需要预留足够的压缩量，保证密封件在装配后能够达到设计要求的压缩比，实现可靠的密封效果。
