风机盘管配管及末端空调机组结构设计

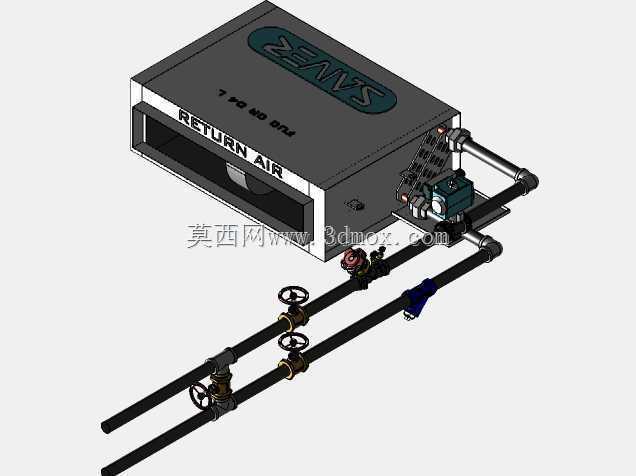

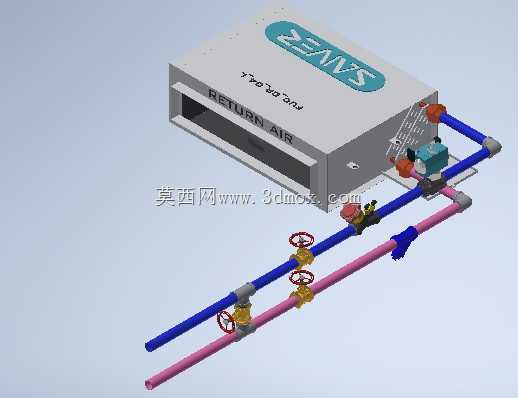

　　在商用中央空调末端系统的现场安装与预制加工环节，这类带完整配管的风机盘管机组结构，是暖通机电安装领域最常见的预制单元之一。日常做项目深化的时候，很多现场施工队容易忽略机组接管的空间预留，要么是阀门操作位被结构梁挡住，要么是管路坡度没留够导致后期排气排水不畅，这个三维结构在建模阶段就把这些现场容易踩的坑都考虑进去了。从结构本身来看，机组主体采用卧式暗装的常规回风形式，回风口开设在机组侧下方，对应现场安装时可以直接接回风风管或者做下回风百叶，不需要额外对机组壳体做二次开孔修改，减少现场加工的工作量。外接的两路管路分别对应供回水管路，不同的配色在建模阶段就做了区分，方便施工人员快速识别管路属性，避免接反管路导致整个水系统循环异常。

　　管路上配置的多个截止阀，分别对应机组进出水端的检修关断、支路调节功能，每个阀门的手轮操作方向都预留了足够的操作空间，不需要后期拆装管路就能完成阀门的开关操作，这一点在吊顶内安装的场景下尤其重要，毕竟吊顶内的操作空间非常局促，要是阀门手轮贴到顶板或者其他管线，后期运维根本没法操作。设计的时候特意把管路的连接位置做了同轴度对齐，所有管路的转弯处都采用标准90度弯头，没有采用斜接或者非标角度的管件，一方面是降低现场加工的管件采购成本，另一方面也能减少管路的局部阻力，让水循环的阻力损失控制在设计允许范围内。机组和管路连接的位置特意预留了软接的安装空间，图里的连接段就是对应橡胶软接头的安装位，

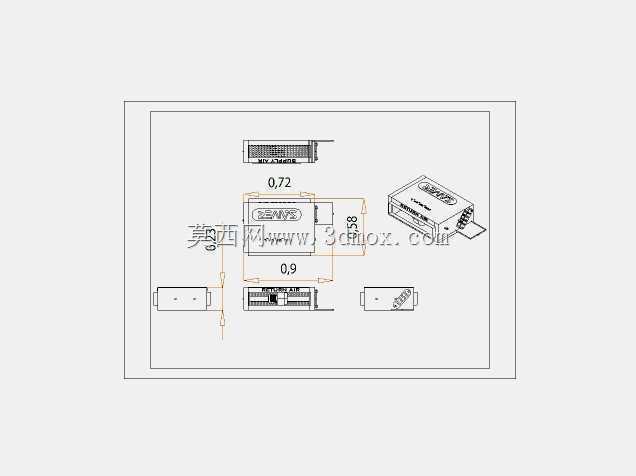

　　能够有效阻隔水泵运行产生的振动沿着管路传递到吊顶结构，避免后期出现吊顶共振异响的问题。从安装边界来看，整个机组加配管的横向延伸尺寸控制在常规吊顶龙骨的跨距范围内，不需要额外在吊顶内做独立的承重支架，机组本身的吊耳位置对应常规的吊杆安装间距，现场安装的时候可以直接用通丝吊杆固定在结构顶板上，不需要对机组的吊装点做二次焊接改装。管路上的最低点位置预留了排水阀的安装位，对应冬季系统泄水的时候能把机组盘管里的存水全部排干净，避免低温环境下盘管冻裂，这个细节很多初做暖通建模的工程师经常会漏掉，往往要到现场调试的时候才发现没有泄水点，只能临时在管路上开孔装阀，既影响施工效率也容易留下漏水隐患。机组侧面的电气接线位置也和管路保持了足够的安全间距，

　　不会出现水管结露的水滴到接线端子上导致短路的问题，接线盒的位置朝向检修口方向，后期维护的时候打开检修口就能直接操作接线端子，不需要拆改吊顶板材。在装配式机电预制的场景下，这个完整的单元可以在工厂里提前完成组装和试压，整体运输到现场之后只需要对接主供回水管路和冷凝水管，就能完成末端机组的安装，比现场散件组装的效率提升至少一倍，还能减少现场焊接、套丝带来的施工垃圾，符合现在机电安装装配式施工的要求。建模的时候所有管件的尺寸都采用国标通用规格，没有定制非标件，不管是采购还是后期维修更换配件，都能在当地的五金水暖市场直接买到同规格的产品，不会出现因为某个非标件损坏导致整个机组没法正常运行的问题。管路的固定支架位置也在模型里做了预留，支架和管路之间加了橡胶垫，既可以固定管路避免运行时晃动，也能防止不同金属接触产生电化学腐蚀，延长管路的使用寿命。整个结构的重心经过校核，吊装之后不会出现倾斜偏移的问题，冷凝水盘的排水坡度也在模型里做了预设，现场安装的时候只要按照模型的定位固定，就能保证冷凝水顺利排出，不会出现冷凝水溢水泡坏吊顶的问题。
