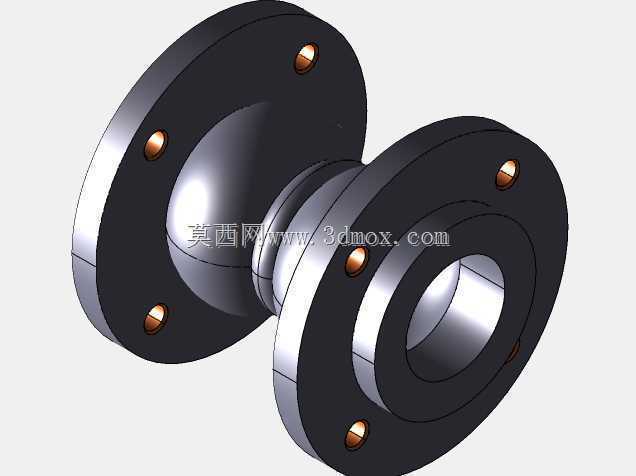

2.5英寸双法兰式管道伸缩补偿结构

　　在工业管路系统的布设与运维过程中，管道因介质温度变化产生的热胀冷缩、设备运行带来的振动传导、安装过程中产生的对位偏差，都是管路设计阶段必须重点考量的问题，这类双法兰结构的伸缩补偿件，正是为解决上述工程痛点开发的管路连接部件。从实际应用场景来看，这类2.5英寸规格的伸缩结构，常被应用在中小口径的工业流体输送管路中，涵盖化工介质输送、市政给排水、暖通循环水、小型设备配套管路等多个场景，尤其在管路与泵阀类动设备的连接段，这类伸缩件可以有效吸收设备运行产生的微幅振动，避免振动应力直接传导到长直管路造成焊道开裂、法兰密封失效等问题。从功能特性上看，该结构两端采用带螺栓孔的法兰连接形式，安装时无需对管路端部做特殊加工，

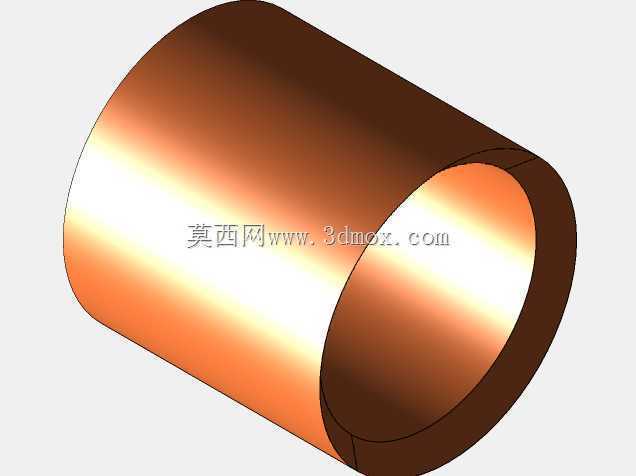

　　只需与对应通径的配对法兰对齐，穿入连接螺栓即可完成固定，相比焊接式的补偿结构，法兰连接的形式更便于后期的管路检修与部件更换，在需要定期拆解维护的管路段适用性更强。中间的伸缩段可以在设计允许的行程范围内做轴向位移，既可以补偿管路因温度变化产生的轴向伸缩量，也能在安装时调整两端法兰的间距，抵消管路预制过程中产生的长度误差，降低现场安装的对位难度，减少强行对口带来的装配应力。从设计思路层面分析，该结构整体采用对称式布局，两端法兰的螺栓孔采用圆周均布设计，保证连接时各螺栓受力均匀，避免局部应力集中造成法兰变形；中间的过渡段采用圆弧过渡的变径结构，而非直角转折，一方面可以降低流体流经该部位时的局部阻力，减少管路系统的压损，

　　另一方面也能避免结构应力在转角处集中，提升部件整体的结构强度。两端法兰的密封面采用平面密封形式，适配常规的非金属平垫片，在常规压力等级的管路中可以保证可靠的密封效果，避免介质泄漏。关于外形尺寸与安装边界，该部件公称通径为2.5英寸，两端法兰的外径、螺栓孔中心距、螺栓孔数量与孔径均匹配对应压力等级的2.5英寸法兰标准，安装前需要确认管路两端的预留安装长度满足部件的最小安装尺寸要求，同时预留出足够的伸缩调节余量，避免管路运行时伸缩量超出部件的设计行程造成结构损坏。安装过程中需要注意，先将两端法兰与管路配对法兰初步对位，调整好伸缩段的预留伸缩量后再对称拧紧连接螺栓，避免单侧螺栓过紧造成法兰偏斜，影响密封效果。在管路系统投入运行后，

　　这类伸缩结构可以在无需额外维护的情况下长期工作，有效吸收管路的轴向位移与微幅振动，延长整个管路系统的使用寿命，降低管路漏点的出现概率。在三维建模过程中，该结构的建模重点在于法兰螺栓孔的圆周阵列精度、中间过渡曲面的顺滑度，以及伸缩段配合间隙的合理设置，既要保证模型的装配关系符合实际工程要求，也要准确还原各部位的尺寸比例，为后续的管路装配模拟、工程出图提供准确的模型依据。对于从事管路设计的工程人员来说，这类标准规格的伸缩补偿件模型，可以直接导入到管路装配体中完成整体布局设计，提前校验安装空间是否充足，避免现场安装时出现空间干涉的问题。
