12英寸对夹式板型止回阀结构设计

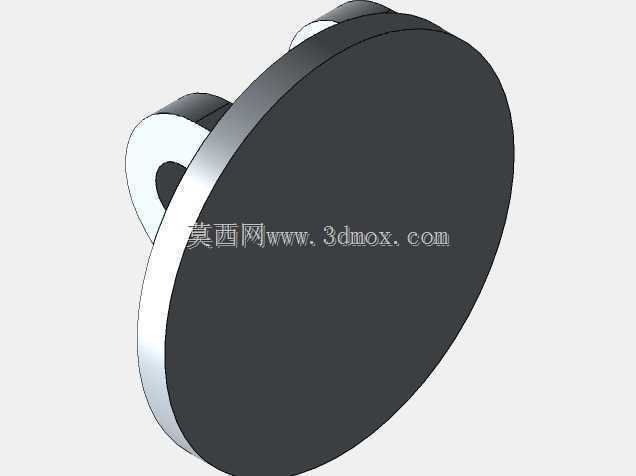

　　在市政供水主管网、工业循环水系统、大口径给排水管线的流体输送场景中，介质倒流是极易引发泵组叶轮反转、管网水锤冲击、上游设备承压过载的核心风险点，12英寸规格的板型止回阀，正是针对DN300口径中低压管路的止逆需求开发的专用阀件，这类阀件多采用对夹式安装结构，无需在阀体两端设置独立法兰凸缘，直接夹持在管路配对法兰之间即可完成固定，相比同口径旋启式止回阀，整体轴向安装长度缩短40%以上，能有效节省管廊、泵房内的安装空间，尤其适合管线排布紧凑的改扩建项目。从结构设计逻辑来看，这款阀件采用单板摆动式密封结构，阀瓣通过顶部横向布置的销轴铰接在阀体内腔的支撑凸台上，支撑凸台与阀体采用一体化铸造成型，

　　避免了额外焊接支撑件带来的流道凸起与应力集中问题，销轴两端设置有自润滑轴套，在介质正向流动时，阀瓣在流体推力作用下绕销轴向上翻转，完全贴靠到阀体内腔顶部的避让槽内，不会对介质流道造成额外遮挡，能将阀门全开状态下的流阻系数控制在0.6以内，远低于同口径升降式止回阀的流阻水平，可有效降低管路输送过程中的泵组能耗。当管路内介质出现流速下降、反向流动趋势时，阀瓣会在自身重力与反向介质推力的共同作用下快速回落，密封面与阀体上的环形密封座紧密贴合，完全截断介质反向通路，整个关闭过程的响应时间可控制在0.3秒以内，能有效削弱水锤压力的峰值，避免水锤波传导至上游泵组与仪表设备。在外形尺寸与安装边界的设计上，

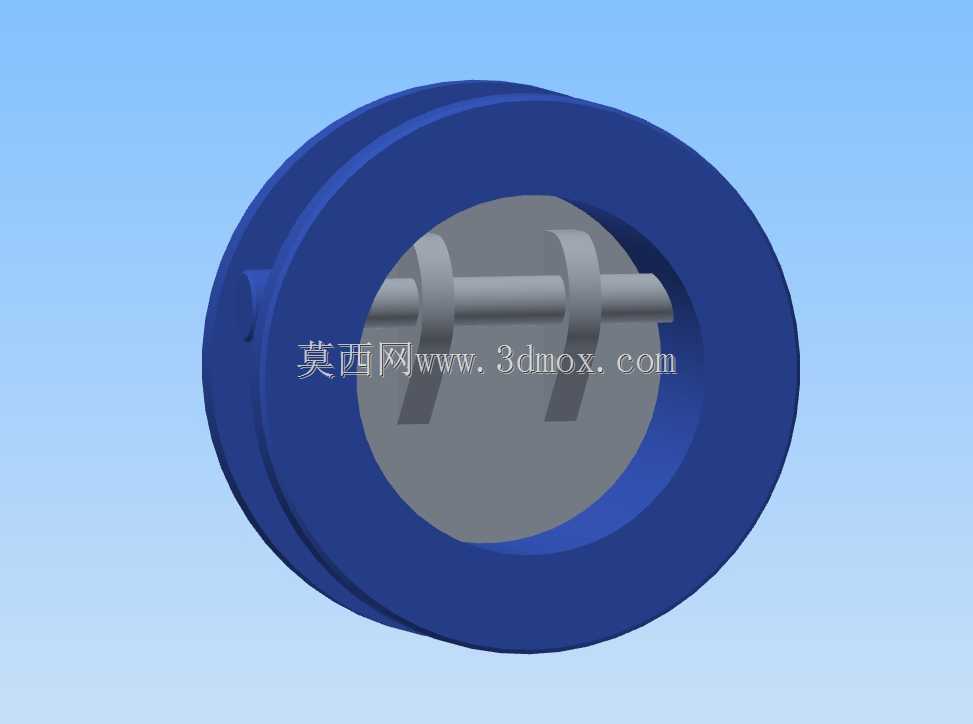

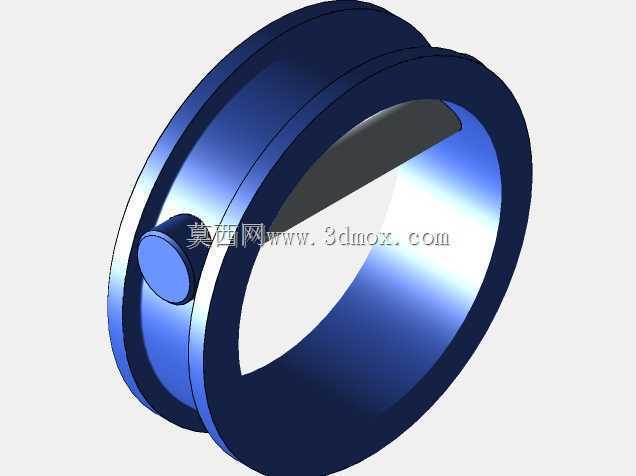

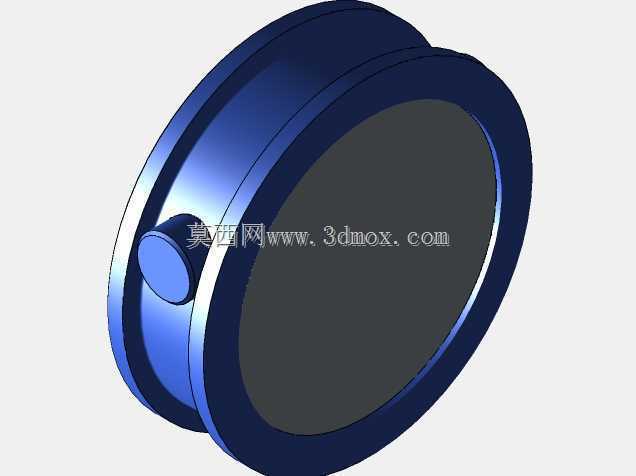

　　这款12英寸止回阀的阀体采用圆形薄饼式结构，外圆直径匹配DN300管径PN16压力等级的法兰螺栓孔分布圆尺寸，安装时可直接穿入配对法兰的连接螺栓完成定位，无需额外调整同轴度，阀体轴向厚度严格控制在标准对夹阀的尺寸公差范围内，不会出现安装时法兰间距不足、密封垫压合不到位的问题。阀体内腔的流道采用全通径设计，最小过流直径与12英寸管路的通径完全一致，不会出现通径缩径导致的介质流速异常升高、杂物卡阻阀瓣的问题，针对污水、原水等含少量杂质的输送场景，阀瓣密封面采用堆焊硬质合金的设计，即使介质中带有少量泥沙、焊渣等硬质颗粒，也不会轻易造成密封面划伤失效，同时阀瓣的摆动行程设置有机械限位结构，避免全开状态下阀瓣翻转角度过大，导致复位时出现卡滞、

　　关闭不严的问题。从实际工况适配的角度来看，这款阀件的结构设计充分考虑了日常维护的便捷性，阀体顶部的销轴端盖采用可拆卸结构，无需将整个阀门从管路上拆下，即可抽出销轴完成阀瓣、轴套的更换与检修，大幅降低了大口径管线的后期维护成本，同时阀体外部没有突出的摇杆、重锤等外部构件，外部轮廓光滑规整，做外防腐层处理时不会出现喷涂死角，适合埋地敷设、户外露天安装等多种复杂安装环境。在建模过程中，需要重点关注销轴与轴套的配合间隙、阀瓣摆动的干涉检查、密封面的贴合度公差，尤其是阀瓣关闭状态下的密封面平面度需要控制在0.1mm以内，才能保证低压工况下的密封可靠性，同时支撑凸台的圆角过渡需要符合铸造工艺要求，避免出现应力集中导致的阀体开裂问题，螺栓孔的位置度公差需要严格匹配法兰标准，避免现场安装时出现螺栓无法穿入的问题。
