8英寸对夹式板型止回阀结构设计

　　在民用建筑给排水、工业循环水系统、市政输水干线的管路设计中，单向止回的功能需求几乎覆盖所有带压输水场景，核心作用是避免管路内介质反向流动造成的泵组反转、水锤冲击、介质倒流污染等工程问题，8英寸规格的板型止回阀，主要适配DN200公称通径的输水主管路，这类通径的管路普遍应用在厂区循环水干管、高层楼宇供水立管、市政配水支管等场景，相比同通径的旋启式止回阀，板型对夹结构的轴向安装尺寸更短，不需要在阀体两端设置独立的法兰连接结构，直接夹持在两片管路法兰之间即可完成安装，能有效节省狭窄管弄、设备夹层内的安装空间，在旧管路改造项目中，这种短结构的优势尤为明显，不需要大范围调整原有管路的法兰间距，就能替换故障的旧止回部件。

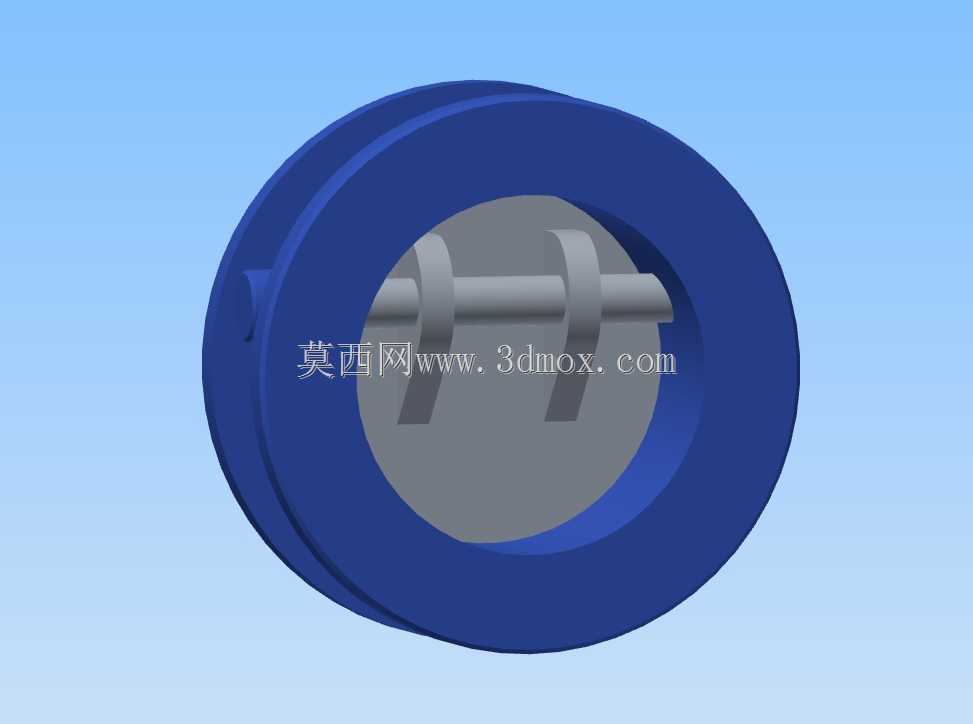

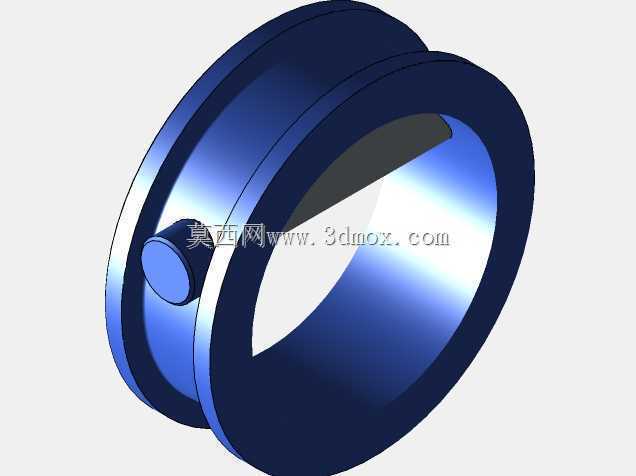

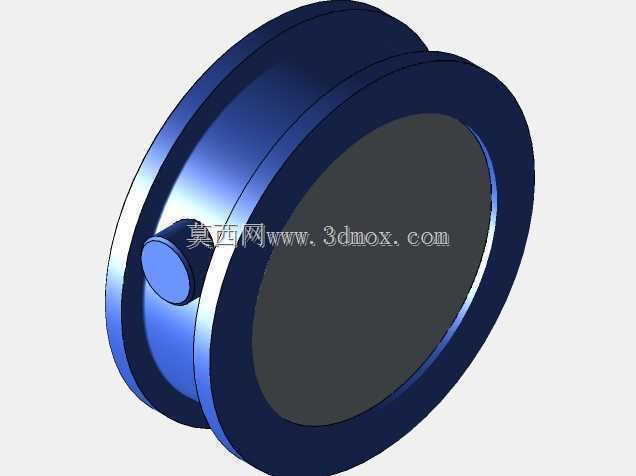

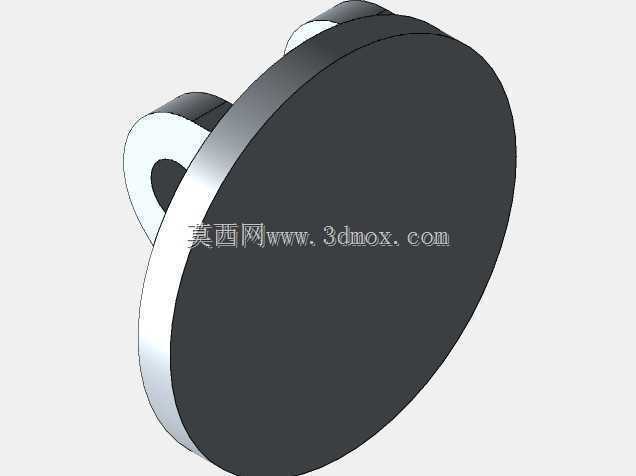

　　从结构设计逻辑来看，这款止回阀采用单阀板绕固定销轴摆动的工作原理，阀体内腔设置同轴的销轴支撑结构，阀板在介质正向流动时，被水流推力推开，绕销轴向上摆动贴靠到阀体内腔的上侧避让流道，尽可能降低阀板对管路通流截面的遮挡，减少正常输水状态下的阀体压损；当管路内介质出现反向流动趋势时，阀板在自身重力、反向介质推力的共同作用下快速回落，密封面贴合阀体的密封座圈，截断反向流道，阻止介质倒流。阀体整体采用圆盘式对夹结构，外圆轮廓与配套法兰的密封面外径匹配，安装时只需要穿装法兰螺栓，均匀对称拧紧即可保证密封，不需要额外的对接找正步骤，相比法兰式结构减少了两片密封垫片的使用，也降低了密封点泄漏的概率。

　　设计过程中需要重点考量几个核心边界：首先是安装尺寸边界，8英寸规格对应的公称通径为200mm，阀体的轴向厚度需要匹配对应压力等级下的法兰安装间隙，过厚会导致法兰螺栓无法均匀压紧密封垫，过薄则会导致阀板摆动行程不足，无法完全开启到最大通流位置；其次是阀板的摆动行程限位，需要在阀体内腔设置合理的限位结构，避免阀板开启角度过大导致卡涩，无法正常回落密封，同时也要避免开启角度过小造成流道遮挡面积过大，带来不必要的压损，影响管路输水效率；第三是销轴的安装位置设计，销轴的轴线需要与阀板重心、密封面中心形成合理的力矩匹配，保证正向流动时阀板能灵活开启，反向流动时能在重力作用下快速复位，不会出现卡滞、半开半关的状态，减少水锤发生的概率。

　　在实际工程应用中，这类板型止回阀通常安装在水泵出口端的管段上，距离水泵出口的长度需要满足3-5倍管径的直管段要求，避免泵出口的紊流直接冲击阀板，造成阀板频繁摆动产生异响和密封面磨损。阀板的密封面通常采用橡胶包覆结构，能在低压输水场景下实现可靠的软密封，即使介质中存在少量细小的泥沙杂质，也能通过橡胶的弹性变形填补密封面的微小间隙，避免关闭状态下的内漏。相比升降式止回阀，这种板型结构的流道更顺畅，介质流经阀体时的流向变化更小，压损更低，适合大流量、低扬程的输水系统使用；相比双瓣式对夹止回阀，单阀板结构的运动部件更少，销轴的受力更均匀，长期运行的故障点更少，维护成本更低，只需要定期检查销轴的磨损情况、密封面的老化情况即可，不需要拆解复杂的多瓣联动结构。

　　建模过程中需要严格匹配管路法兰的安装孔位对应位置，虽然对夹式阀体不需要在本体上加工法兰螺栓孔，但需要保证阀体外圆不会遮挡法兰的螺栓穿装空间，所有螺栓都能顺利穿入并拧紧；同时阀体内腔的流道直径需要与公称通径匹配，不能出现流道缩径过大的问题，避免造成额外的压损。阀板与销轴的配合间隙需要控制在合理范围，间隙过小容易因为锈蚀、杂质卡塞导致阀板动作不灵活，间隙过大则会导致阀板关闭时出现偏斜，密封面无法完全贴合，造成内漏。在实际选型应用中，这类阀门只适用于水平安装的管路，不适合垂直安装的上行或下行管路，因为垂直安装时阀板的重力方向与摆动方向不匹配，会影响正常的开启和复位动作，这也是结构设计阶段就明确的安装边界，选型时需要结合管路的实际走向确认适配性。
