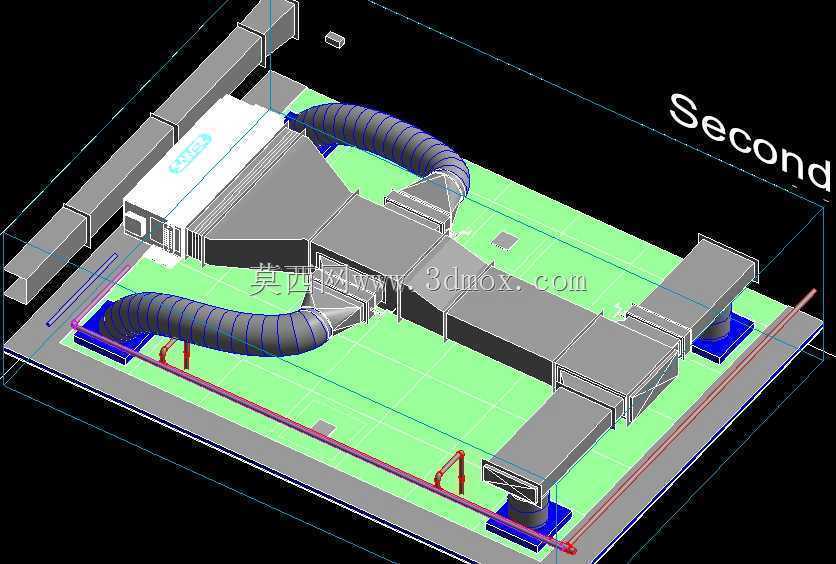

风机盘管配套风管系统三维布局设计

　　这套三维布局针对商用空间末端空调送风场景搭建，核心围绕风机盘管的气流组织分配做落地化设计，日常应用在写字楼标准层、小型商业门店、产业园区配套办公区这类层高有限、吊顶内安装空间紧凑的场景，解决常规风机盘管送风距离不足、气流覆盖不均的实际问题。从实际使用逻辑来看，整套系统承担室内空气循环换热的核心功能，风机盘管本身完成冷热量交换后，通过接驳的风管将处理后的空气输送到预设的送风点位，同时通过回风路径吸纳室内空气完成循环，避免局部区域冷热不均、送风直吹人体的不适问题。设计阶段首先锚定了风机盘管的安装基准，将设备主体布置在区域靠近承重结构的一侧，预留出设备检修的操作空间，避免后期维护时需要大面积拆除吊顶。风管走向完全贴合吊顶内的梁底标高排布，

　　主风管顺着空间长边方向延伸，分支风管根据室内功能区的划分对应设置送风出口，每个送风口的位置都避开了人员长期停留的工位正上方，同时兼顾气流在空间内的扩散路径，减少送风死角。软接部分采用波纹柔性风管，分别接驳在风机盘管的送、回风口与硬质风管之间，一方面抵消设备运行时产生的微幅振动，避免振动通过硬质风管传递到吊顶结构产生异响，另一方面也能抵消安装过程中产生的尺寸偏差，降低现场安装的对位难度。硬质风管采用分段式结构设计，每段风管的连接法兰位置都预留了密封垫安装位，避免送风过程中出现漏风导致的能耗损失，风管底部的支撑支座采用可调高度设计，适配不同项目的梁底、吊顶标高差，安装时可以根据现场实际情况微调风管高度，不需要额外切割修改管段。

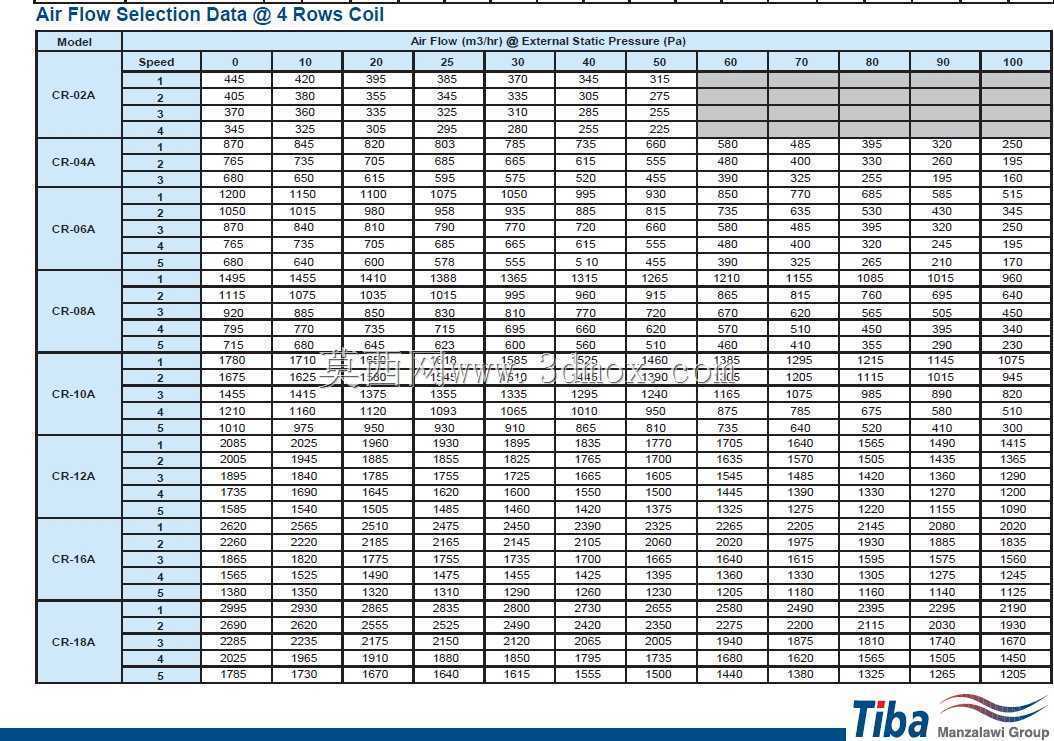

　　从安装边界来看，整套系统的水平投影完全贴合预设的空调区域范围，风管最外侧与墙体、其他机电管线的间距预留了不小于100mm的操作间隙，方便后期管线检修、保温层施工；风机盘管的冷凝水排水坡向顺着设备布置方向预留，坡向就近的排水点位，避免冷凝水积存导致的漏水隐患。设计过程中还同步考虑了风管的阻力平衡，分支风管的截面尺寸根据对应送风区域的面积、所需送风量做匹配调整，避免距离风机盘管近的风口风量过大、远端风口风量不足的问题，每个分支管段的长度、弯头数量都做了对应优化，减少不必要的风阻损耗，降低风机盘管的运行负载。回风路径的设计避开了送风气流的短路区域，回风口设置在空间内空气回流的顺畅位置，保证室内空气能够充分循环，

　　不会出现局部区域空气滞留的问题。整套布局的所有构件都做了干涉检查，与周边的消防管线、电气桥架、给排水管线都预留了安全间距，不会出现安装阶段不同专业管线碰撞的问题，能够直接指导现场的管线综合排布施工，减少现场的变更调整工作量。
