泵房用八英寸法兰式流量计壳体结构

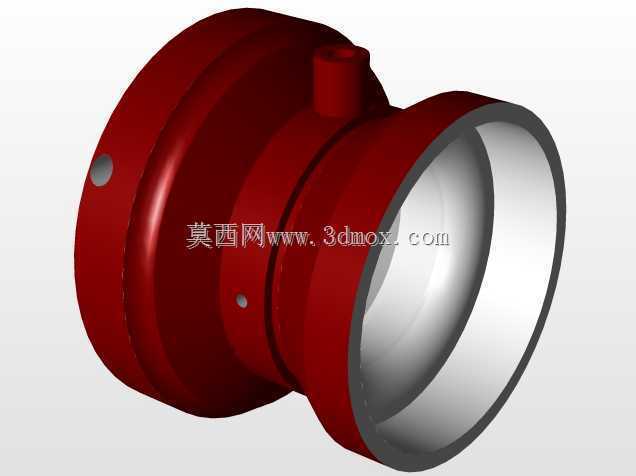

　　在市政供水、工业循环水、厂区消防水系统的泵房管路布设中，管路流量的实时监测是保障系统稳定运行的核心环节，八英寸规格的流量计作为大管径管路的常用检测元件，其壳体结构的合理性直接决定了设备安装的适配性、长期运行的密封性以及检测单元的安装稳定性。这款八英寸流量计的壳体采用变径筒式结构设计，主体为两端带连接法兰的回转式腔体，入口端法兰与出口端法兰的公称通径匹配八英寸管路的对接标准，法兰端面的密封槽预留了常规橡胶垫片的安装空间，可直接与同规格的管路法兰通过螺栓组对接，不需要额外加装过渡转接头，能有效减少泵房管路的连接节点，降低管路泄漏的潜在风险。壳体侧面预留的凸起安装座，是为流量检测传感单元预留的安装位置，安装座的内孔与壳体内部腔体垂直贯通，

　　传感单元装入后可直接接触管内流动的介质，保障流量检测数据的准确性，安装座顶部的螺纹结构可直接匹配常规检测探头的锁紧规格，不需要额外加工转接结构，能减少现场安装的加工工序。从结构设计的逻辑来看，这款壳体的壁厚采用渐变式设计，法兰连接位置的壁厚大于中间筒身段的壁厚，既可以满足法兰螺栓锁紧时的结构强度要求，避免螺栓预紧力过大导致法兰端面变形，又能合理控制壳体整体的重量，减少管路的承重负载。筒身段外侧均匀分布的小孔为定位销孔，在壳体与管路对接安装时，可通过定位销快速对齐法兰的螺栓孔位，降低现场安装的对位难度，尤其是在大管径管路的高空安装作业中，快速对位的结构能有效缩短安装作业的时长。壳体内部的流道采用圆弧过渡设计，没有突兀的台阶或直角结构，

　　介质流经壳体内部时不会产生明显的紊流区，既可以减少介质流动的阻力损失，降低泵房供水泵的输出负载，也能避免紊流对流量检测探头的冲击，延长检测元件的使用寿命。在实际泵房应用场景中，这类八英寸流量计通常安装在供水泵的出口管段，距离泵出口的直管段长度满足前5D后3D的安装要求，壳体的结构尺寸完全适配常规八英寸管路的安装空间，整体长度不会占用过多的管路布设空间，可直接替换同规格的老旧流量计壳体，不需要对现有管路进行切割改造。壳体外侧的红色涂装为工业管路中消防水、循环水系统的常用标识色，现场运维人员可直接通过外观颜色快速识别管路内的介质类型，降低运维过程中的误操作风险。从建模细节来看，这款壳体的所有回转面均采用同轴度约束设计，

　　两端法兰的密封端面与内部流道的同轴度公差控制在合理范围内，安装后不会出现流道偏心导致的介质偏流问题，法兰端面的平面度满足密封要求，在额定工作压力下不会出现端面渗漏的情况。侧面的传感单元安装座与主体腔体采用一体化建模设计，衔接位置做了圆角过渡处理，避免应力集中导致的壳体开裂问题，尤其是在管路存在水锤冲击的工况下，圆角过渡的结构能有效分散冲击应力，提升壳体的抗冲击能力。对于从事管路设计、泵房设备选型的工程人员来说，这类标准化的流量计壳体结构可以直接复用在同规格的流体管路设计中，不需要重新进行结构强度校核与安装尺寸匹配，能有效缩短项目的设计周期，建模过程中对安装边界、连接尺寸的精准还原，也能为后续的管路装配模拟、干涉检查提供准确的模型依据，避免现场安装时出现尺寸不匹配的问题。
