方形壁式轴流通风机结构设计

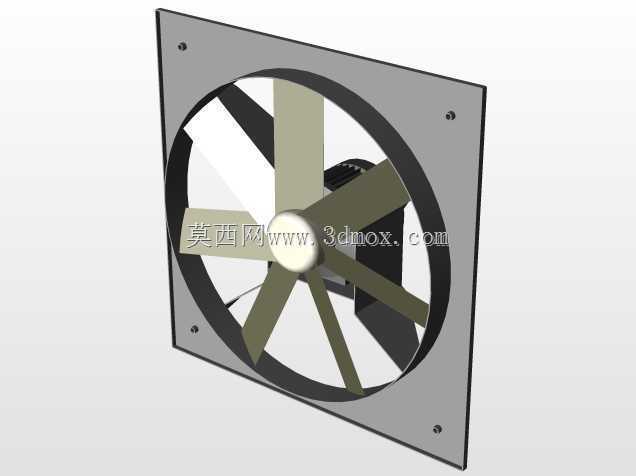

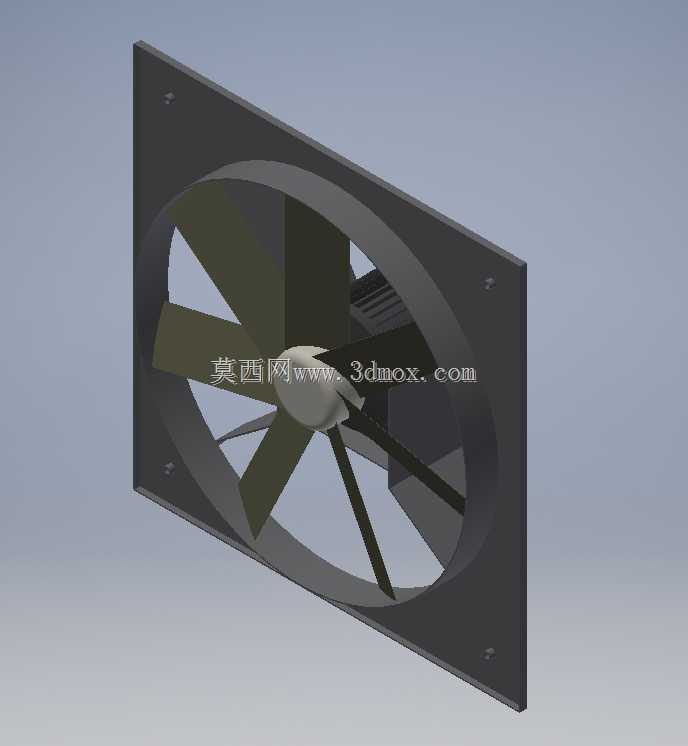

　　在工业厂房的侧墙通风、大型设备柜体散热、商用建筑的壁式排风场景中，这类方形外框轴流风机是应用频次极高的通风部件，不同于管道式轴流风机需要对接风管的安装要求，该款风机采用一体化方形安装法兰结构，可直接通过螺栓固定在墙体预留洞口或者设备柜体的安装面板上，省去了额外的风管转接构件，大幅降低现场安装的施工工作量。从结构设计逻辑来看，风机的外框采用等厚度方形钣金结构，四个角点预留标准安装孔位，安装边界尺寸为1175mm*973mm，这个尺寸规格适配多数工业建筑常规的墙体预留洞口尺寸，也能匹配大型电控柜、换热机组的侧部安装位尺寸，安装时不需要对洞口做额外的裁切修整，能直接对齐孔位完成固定。风筒部分与外框采用一体化折弯焊接成型，

　　避免了拼接结构带来的风阻损失与结构共振问题，风筒内壁做了圆弧过渡处理，引导气流平顺进入叶轮区域，减少进风端的涡流损耗，提升风机的运行效率。叶轮采用多叶片等距排布设计，叶片的安装角度经过气动优化，在保证足够风量风压的前提下，降低叶片旋转时的气流切割噪音，叶片与轮毂采用刚性连接结构，轮毂中心预留标准轴孔，可直接对接驱动电机的输出轴，不需要额外的联轴器转接，缩短了整机的轴向尺寸，让风机整体结构更紧凑。在实际使用场景中，这类风机主要承担空间内的空气置换作用，在焊接车间可以快速排出焊接产生的烟尘，在配电房可以带走设备运行产生的积热，在仓储空间可以实现内外空气循环降低室内潮湿度，也可配套在大型风冷设备上作为强制散热的动力部件。

　　设计过程中需要重点关注几个核心边界：首先是外框的平面度公差，若安装面平面度偏差过大，固定后会导致外框变形，剐蹭旋转的叶轮，因此建模时需要给安装法兰面标注合理的平面度要求，同时在四个安装孔位周边设计局部加强筋，避免螺栓锁紧时产生局部变形；其次是叶轮与风筒内壁的间隙控制，间隙过大会产生回流损失降低风机效率，间隙过小则会因为加工装配误差出现叶轮擦碰风筒的问题，建模时需要预留合理的均匀间隙，同时给叶轮的径向跳动预留公差余量；另外还要考虑风机运行时的振动传递问题，在安装孔位处可预留减震垫的安装空间，避免风机运行的振动传递到墙体或者设备柜体上，产生结构共振噪音。从结构细节来看，风机的防护网设置在出风侧，采用辐条式支撑结构，

　　既可以避免异物进入风机内部打坏叶片，也不会过多阻挡气流排出，支撑筋的排布方向顺着气流流出方向设置，减少出风端的风阻。电机安装位设置在风筒中心的导流帽内部，导流帽采用流线型曲面设计，既能包裹保护电机，也能引导中心区域的气流平顺向四周扩散，减少中心区域的气流滞止区。整个模型的结构拆分逻辑清晰，外框组件、叶轮组件、电机安装组件、防护网组件各自独立，方便后续做工程拆分出图，也能适配不同参数的选型修改，比如调整叶片角度适配不同风压要求，更换不同功率的电机适配不同风量需求，或者调整外框安装孔位的间距适配特殊的安装场景，不需要对整体结构做大幅改动，具备较好的参数化修改基础。在做三维建模过程中，叶轮部分需要重点做动平衡的结构预留，每个叶片的重量偏差需要控制在合理范围内，轮毂处预留动平衡配重的安装位置，避免风机高速运行时因为动平衡超标产生过大振动。外框的折弯圆角需要匹配常规钣金加工的折弯刀具半径，避免设计出无法加工的过小折弯圆角，焊接位置需要预留合理的焊接收缩余量，避免焊接后外框尺寸出现超差。
