方形法兰安装式轴流通风机结构设计

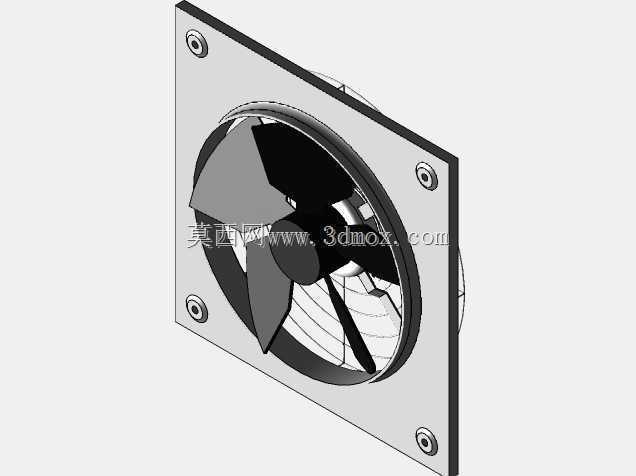

　　在工业厂房侧墙排风、设备柜体散热、商用空间换气这类场景里，轴流风机的选型往往卡在安装适配性与通风效率的平衡点上，这款方形法兰安装的轴流通风结构，就是针对贴附式安装场景做的适配设计。不同于常规圆筒式轴流风机需要额外做安装支架转接，这款结构直接将安装法兰与风筒主体做一体化成型，四个角预留的沉头安装孔位，刚好匹配墙面、柜体面板的预留开孔，安装时不需要额外做焊接支架或者转接件，直接用螺栓穿过法兰孔位就能完成固定，能大幅减少现场安装的加工工作量。

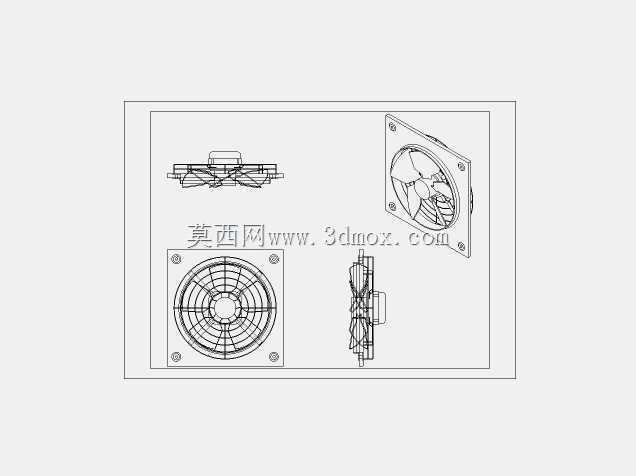

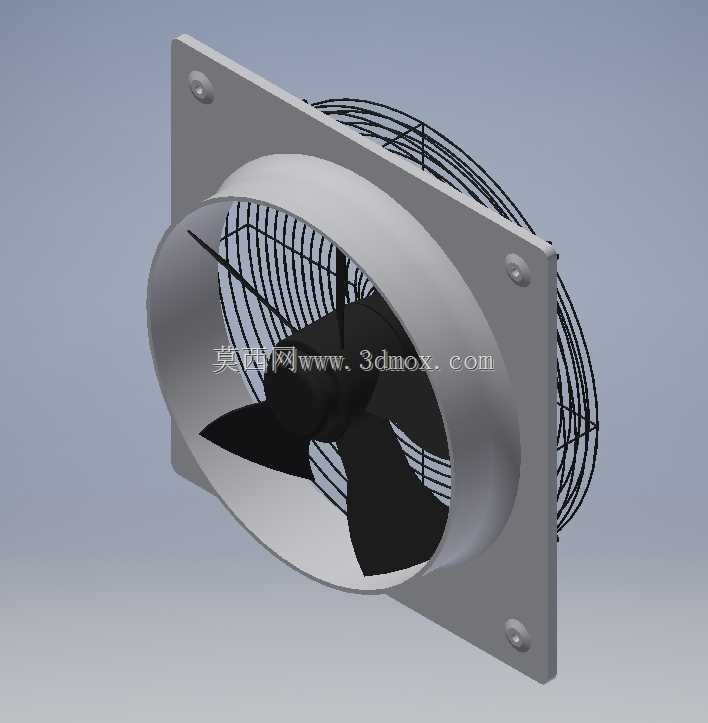

　　从结构组成来看，整个风机分为方形安装法兰、渐扩式风筒、三叶片叶轮、后置防护网罩四个核心部分。风筒部分采用圆弧过渡的渐扩结构，不是直筒式的等径设计，这种结构能有效降低气流进出风筒时的沿程阻力，减少气流在风筒内壁的涡流损耗，同等转速下能提升约8%的有效通风量，同时降低气流紊流带来的运行噪音。叶轮采用三叶片后掠式设计，叶片的翼型截面经过弧度优化，启动时的动平衡余量控制在合理区间，运行时不会出现明显的径向抖动，不需要额外做现场动平衡校准，搭配常规的单相异步电机就能直接驱动，适配常规工业供电场景。

　　安装边界上，方形法兰的外轮廓尺寸比风筒外径大出一圈安装边，四个安装孔的孔位间距按照通用建筑开孔模数设计，适配常规350mm规格的通风预留洞，安装时法兰面与安装面之间可以加装密封胶条，避免出现缝隙漏风的情况，保证通风效率不会因为安装缝隙打折扣。后置的金属防护网罩采用密筋式焊接结构，网筋的间距控制在安全规范要求的范围内，既能防止异物被吸入风筒打坏叶轮，也能避免运维人员误触转动部件发生安全事故，网罩通过卡扣结构固定在风筒后端，日常清理积灰时不需要拆卸整个风机，直接取下网罩就能擦拭叶轮和风筒内壁。

　　设计过程中，特意将电机的安装座隐藏在风筒内部的导流筋位置，导流筋既起到固定电机的作用，也能对进入风筒的气流做整流处理，避免电机支架扰乱气流流场。叶轮与风筒内壁的间隙控制在合理范围，既不会因为间隙太小出现运行擦碰的问题，也不会因为间隙太大导致气流回流损失风压。法兰的板材厚度经过强度校核，安装后能承受整机的重量，不会因为长期运行出现法兰变形导致的风筒偏移问题。

　　实际应用中，这类结构的轴流风机既可以用在厂房墙面的负压排风，将车间内的闷热空气、焊接烟尘直接排到室外，也可以用在大型电控柜、充电桩柜体的强制散热，通过法兰直接固定在柜体侧壁，将柜内电子元件产生的热量及时排出，避免元件因为高温降额或者损坏。不同于管道式轴流风机需要对接风管，这款贴壁安装的结构不需要额外配置风管，直接完成面与面的固定就能投入使用，在改造类项目里优势尤其明显，不需要对原有建筑结构做大规模改动，只需要在墙面或者柜体上开出对应尺寸的孔洞，就能完成安装替换。

　　细节设计上，风筒的进风端做了圆弧翻边处理，没有尖锐的直角切口，能减少进风端的气流锐边阻力，同时避免安装运维过程中划伤操作人员。叶片采用一体冲压成型的结构，没有拼接焊缝，长期运行不会出现叶片变形断裂的问题，表面做了喷塑处理，能适应潮湿、多粉尘的工况环境，不会轻易出现锈蚀问题。防护网罩的表面同样做了防腐处理，在户外或者高湿度车间使用时，不会因为网罩锈蚀脱落影响防护效果。

　　从建模逻辑来看，整个结构的参数化关联度很高，法兰尺寸、风筒长度、叶片角度都可以根据实际风量风压需求做参数调整，不需要重新绘制整个模型，只需要修改对应参数就能衍生出不同规格的同系列产品，能大幅缩短同系列产品的设计开发周期，对于做通风设备选型和结构改型的工程师来说，这个基础结构可以直接作为通用设计模板，根据具体项目的安装空间、通风量要求做快速调整，减少重复建模的工作量。
