1至12英寸管道悬吊支撑构件

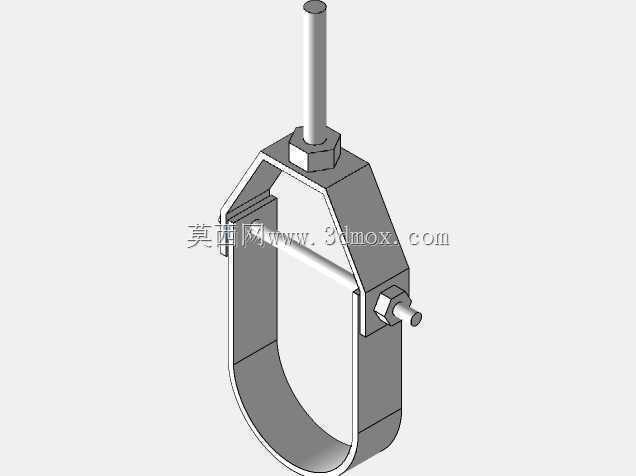

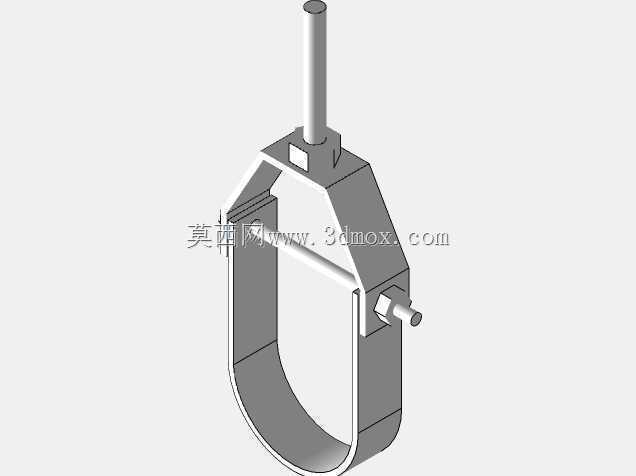

　　在工业管线布设、建筑机电安装、化工流体输送、市政给排水等场景中，管道支吊构件是保障管线运行稳定性的核心零部件，本次涉及的悬吊支撑构件适配1英寸至12英寸公称直径的圆形管道，覆盖了从小口径仪表管线、中口径输水输气管线到大口径工艺物料管线的常规悬吊安装需求。这类构件的核心作用是承担管道自身重量、管内介质重量以及管线运行过程中产生的振动载荷，同时允许管道在温度变化产生热胀冷缩时存在微量位移，避免管线应力集中导致的焊缝开裂、接口渗漏等问题。从结构设计来看，该构件采用U型环抱式夹持结构，下半部分为适配管道外圆弧面的弧形托抱段，上半部分通过横向锁紧螺栓实现对管道的环抱固定，锁紧端预留了足够的螺栓调节行程，可适配对应尺寸范围内不同壁厚的管道，

　　无需针对单一管径定制专属夹体，大幅降低了管线安装的备件种类。构件顶部设置了圆柱形悬吊连接杆，杆体与夹体主体采用一体式焊接连接，连接位置做了三角加强筋结构，避免悬吊受力时连接位置出现应力断裂，连接杆可直接与上方的结构钢梁、预埋吊点或者减震悬吊组件连接，安装时仅需将U型夹体卡套在管道外壁，穿入横向锁紧螺栓后按对应管径的扭矩要求拧紧即可，无需现场焊接作业，适配高空管线安装的作业条件，减少高空动火作业的安全风险。从安装边界来看，该构件的夹体内弧面严格匹配对应管径的管道外径，1英寸规格的夹体开合宽度适配33.7mm外径管道，12英寸规格适配323.9mm外径管道，夹体自身的宽度根据管径大小梯度变化，小规格夹体宽度控制在50mm以内，

　　大规格夹体宽度不超过200mm，避免夹体过宽占用过多管线排布空间，满足密集管线排布时的安装间距要求。悬吊连接杆的直径根据承载能力梯度设计，小管径适配12mm直径杆体，大管径适配25mm直径杆体，杆体长度可根据现场悬吊高度进行裁切，不影响整体承载性能。在功能特性上，该构件的夹持面未做尖锐棱角处理，所有与管道外壁接触的位置都做了R2以上的圆角过渡，避免安装时划伤管道外壁的防腐层，对于保温管道，还可在夹体内壁加装橡胶垫层，既可以增大夹持摩擦力防止管道滑移，也能避免夹体与保温层硬接触导致保温层破损。构件整体采用普通碳钢材质加工成型，表面可根据使用场景做镀锌、喷塑或者涂漆防腐处理，适配室内干燥环境、室外露天环境以及有轻度腐蚀的化工车间环境。

　　在实际工程选型中，需要根据管道的总重量（含管内介质、保温层重量）选择对应规格的吊架，单根12英寸满水钢管的重量约为每米180kg，该规格吊架的单组额定承载能力可达300kg，按照管线支吊架布设间距要求，每3米设置一组吊架即可满足承载安全系数要求，安全系数不低于1.5，符合机电管线安装的相关规范要求。设计过程中，针对悬吊状态下的受力变形做了仿真验证，当施加1.5倍额定载荷时，夹体的最大变形量不超过0.2mm，锁紧螺栓的最大应力低于材料屈服强度的60%，不会出现永久变形或者断裂失效。同时，该结构的吊架在安装后可通过松开横向锁紧螺栓调整管道的轴向位置，方便管线安装过程中的对位调整，检修时也可快速拆卸更换局部管段，无需切割破坏支吊构件。在密集管线排布的管廊场景中，这种U型悬吊支架相比传统的焊接式支架，安装效率可提升60%以上，且后期管线改造调整时的复用率可达90%以上，大幅降低管线全生命周期的维护成本。需要注意的是，该类吊架仅适用于垂直悬吊安装场景，不可作为管道的轴向固定支座使用，若需限制管道轴向位移，需配合固定支座搭配使用，避免管线热胀位移量超过吊架的允许调节范围。
