一英寸规格悬挂式消防喷淋头结构设计

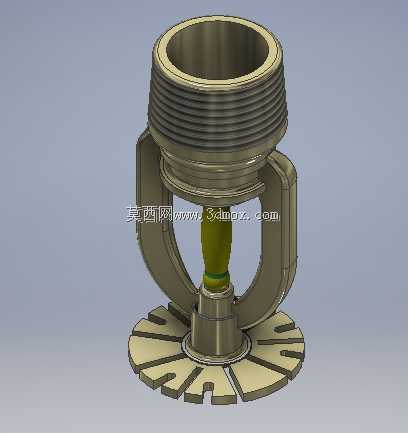

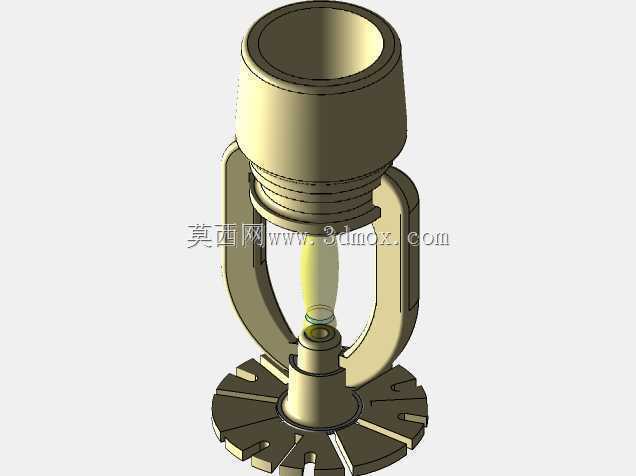

　　在民用建筑、工业厂房、仓储库房的自动喷水灭火系统布设场景中，一英寸规格的悬挂式喷淋头是应用占比极高的末端出水构件，这类构件通常安装在供水支管的末端，整体采用下垂式安装姿态，适配绝大多数无吊顶或采用格栅吊顶的室内空间，在火灾触发时能够快速完成布水动作，实现初期火情的压制。从结构设计逻辑来看，该喷头的上部采用标准一英寸外螺纹接口，螺纹段长度经过适配性校核，能够匹配常规消防供水支管的内螺纹接口，安装时无需额外加装转接构件，螺纹根部设置的限位台阶能够精准控制拧入深度，避免安装过深导致内部流道变形，或是安装过浅出现接口渗漏的问题。喷头中部的支撑框架采用对称式U型结构，框架两侧的连接臂做了等厚设计，在保证整体结构强度的同时，

　　不会对下方溅水盘的布水范围造成遮挡，框架内部容纳的热敏感应元件在环境温度达到额定动作值时会快速破裂，失去支撑的密封堵头会在供水压力作用下脱开，让压力水直接冲向下方的溅水盘。溅水盘采用多瓣式开槽结构，每一块瓣片的倾斜角度、开槽宽度都经过水力布水测试校准，当压力水冲击到溅水盘表面时，会被均匀拆分到各个方向，形成覆盖半径符合规范要求的布水区域，不会出现局部布水空白，瓣片边缘的缺口设计能够让一部分水流向上折射，润湿喷头附近的顶板区域，避免火势沿顶板快速蔓延。在安装边界的考量上，该喷头的整体轴向长度适配常规支管的安装间距，安装时溅水盘与顶板的距离可以通过上部螺纹的拧入深度做微调，不需要额外加装延长管或是缩短管段，

　　框架的最大外径小于常规喷头保护半径对应的安装间距，不会出现相邻喷头安装时的构件干涉问题。从功能特性来看，该喷头的过流通道采用渐变式设计，从接口处的通径到出水端的口径做了平滑过渡，能够减少水流通过时的压力损失，保证在额定工作压力下的出水量符合设计要求，所有与水接触的构件表面都做了防腐处理，能够长期适应潮湿的管井、地下车库等使用环境，不会因为长期锈蚀导致动作失灵。在实际选型过程中，这类一英寸悬挂式喷头通常匹配公称直径25mm的供水支管，单只喷头的保护面积根据设置场所的火灾危险等级不同有所调整，设计时需要根据布设空间的层高、顶板类型调整溅水盘与顶板的安装距离，保证布水效果不受影响。建模过程中对各个配合面的公差做了合理设定，

　　螺纹段采用标准管螺纹参数，支撑框架与上部主体、溅水盘的连接部位都做了圆角过渡，避免应力集中导致构件在长期受压状态下出现结构损坏，热敏感应元件的安装位置做了居中校准，保证动作时密封堵头能够垂直脱开，不会出现卡滞导致喷头无法正常出水的问题。
