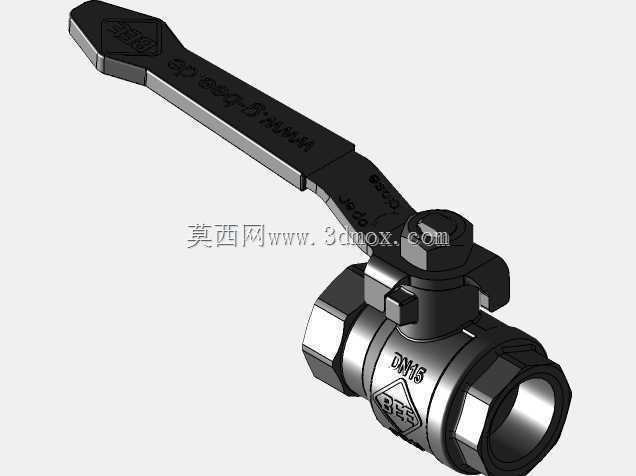

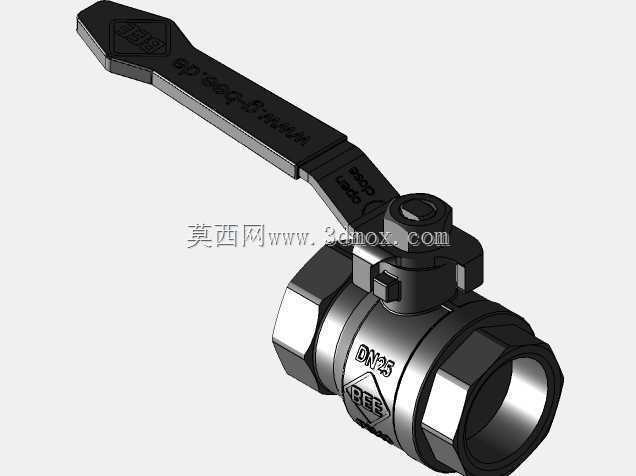

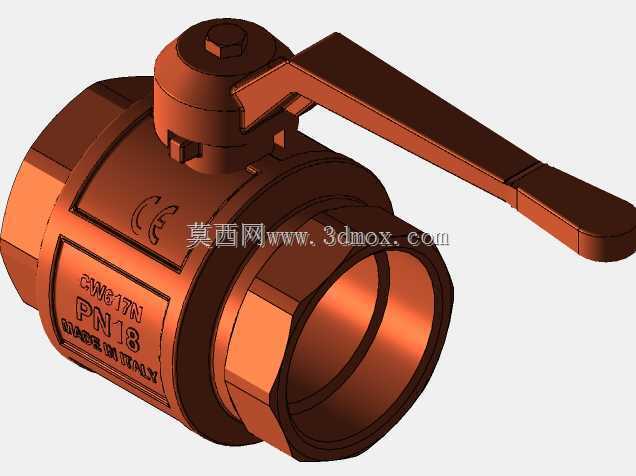

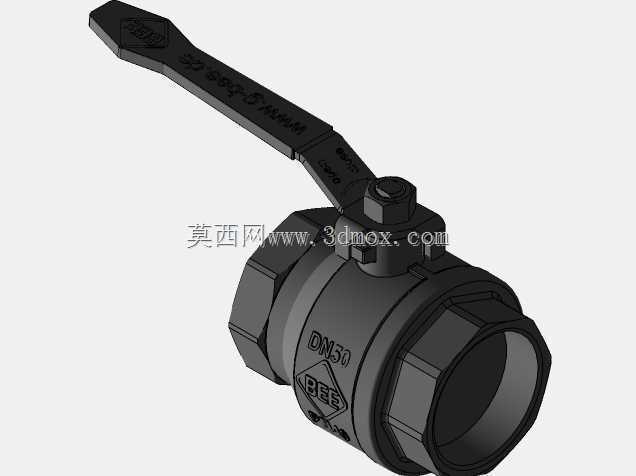

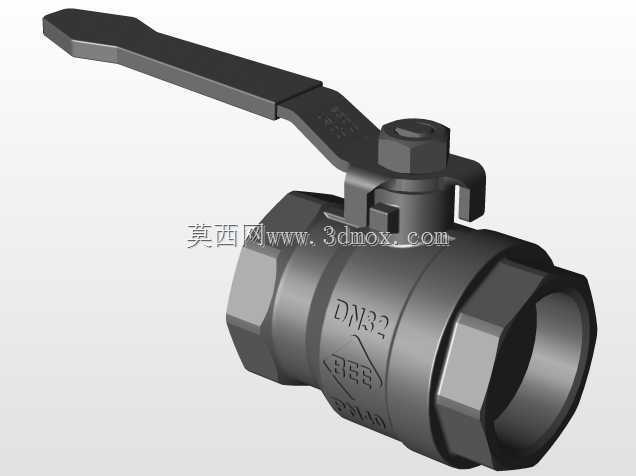

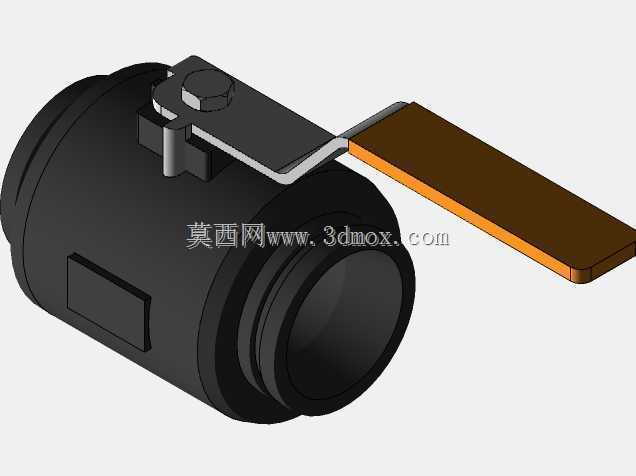

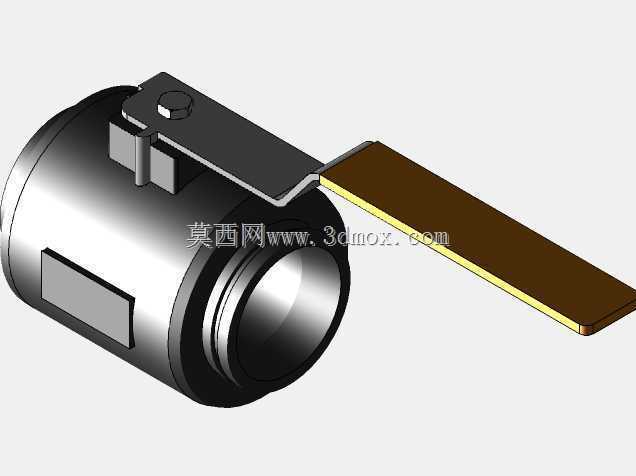

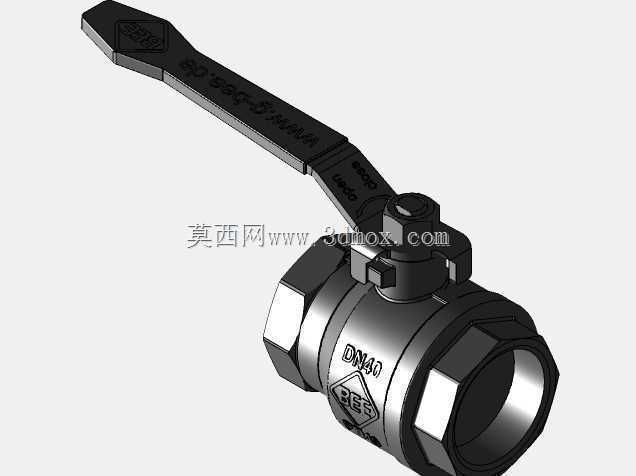

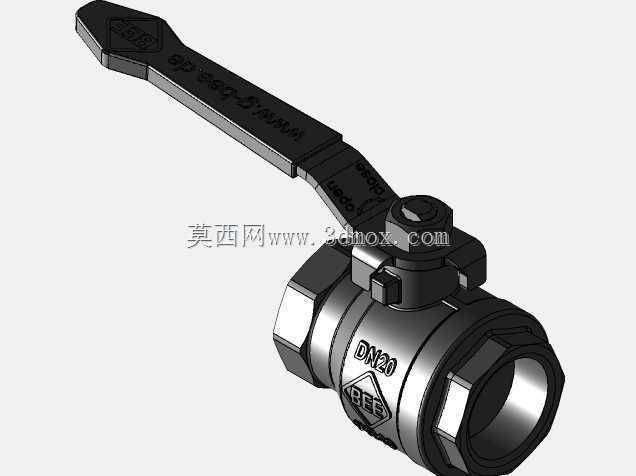

0.5至4英寸手动杠杆式球阀结构设计

　　这款覆盖0.5至4英寸通径范围的手动球阀，主要面向民用给排水、暖通循环、小型工业流体输送、农田灌溉支管等多场景的管路通断控制需求，区别于大口径高压工况的重型球阀，该系列更侧重常规压力工况下的操作便捷性与安装适配性，能适配PVC、镀锌钢管、PPR等多种常见管路的连接需求，在支路检修、设备前端截流、季节性管路排空等日常运维场景中使用频率极高。从结构设计逻辑来看，该球阀采用浮动式球芯结构，球芯与阀体之间的密封副选用弹性密封材质，在低压工况下也能依靠介质压力推动球芯压紧出口侧密封件，保证截断状态下的零泄漏，相比固定式球芯结构，浮动式设计零件数量更少，装配工序更简单，后期维护更换密封件的难度也更低，非常适合中小通径的批量应用场景。

　　操作端采用加长杠杆式手柄，手柄表面做了防滑的平直结构设计，操作时力臂长度经过测算，在额定压力下启闭球阀仅需单人徒手施加不超过150N的力即可完成，无需借助管钳等辅助工具，手柄与阀杆的连接采用扁方定位加锁紧螺栓的固定方式，避免长期操作后手柄与阀杆之间出现打滑空转的问题，阀杆处采用多层填料密封结构，在阀杆反复旋转的过程中能持续保持密封性能，避免介质从阀杆位置外渗。阀体采用一体式锻压成型结构，相比两片式、三片式阀体，一体式结构的外泄漏点更少，整体结构强度更高，能承受管路安装时的拧紧力矩以及运行过程中的水锤冲击，两端连接部位的尺寸严格匹配对应通径的管路连接标准，安装时无需额外加工适配接头，直接对接同规格管路即可，

　　阀体外部预留的标识平面可以直接标注通径、压力等级、介质流向等信息，方便现场运维人员快速识别阀门参数。从安装边界来看，该系列球阀的整体长度随通径增大按梯度递增，最小0.5英寸规格的阀体长度不足80mm，最大4英寸规格的阀体长度控制在220mm以内，安装时预留的操作空间只需满足手柄90度旋转无遮挡即可，不需要额外预留过大的检修空间，非常适合管路排布紧凑的设备夹层、管井、吊顶内部等空间受限的安装场景。在实际选型应用中，该类球阀不适合用于含大量固体颗粒的浆料输送工况，避免颗粒卡进球芯与密封件的间隙导致密封失效或者启闭卡涩，常规清水、暖通循环水、低压无腐蚀性气体等介质都能稳定适用，长期使用过程中如果出现密封老化泄漏，只需拆下阀杆顶部的锁紧件，

　　即可更换内部密封填料与球芯密封件，不需要将整个阀体从管路上拆下，大幅降低后期运维的工作量。建模过程中对所有配合面的公差做了合理匹配，球芯的表面粗糙度、密封件的压缩量、阀杆的转动间隙都经过参数化校核，既保证转动操作的顺畅性，又不会因为间隙过大导致密封性能下降，手柄的旋转角度做了机械限位，全开和全关位置都有明确的止挡结构，避免操作人员旋转过度导致球芯位置偏移，影响通流或者截断效果。
