4英寸挡板式管路流量开关结构设计

　　在工业流体输送系统的日常运行管控环节，管路内介质流量的实时状态监测，是保障工艺稳定、规避设备干烧、管路超压等异常工况的核心手段之一，这款4英寸规格的挡板式流量开关，正是针对公称通径100mm的工业管路场景开发的机械式流量监测部件，不需要额外配置复杂的电控传感单元，依靠管路内介质流动的冲击力驱动内部挡板动作，就能输出流量通断的状态信号，在循环水系统、冷却管路、润滑供油回路、中小型化工流体输送管线中都有广泛的适配空间。

　　从实际安装适配的角度来看，这款流量开关的底部安装法兰完全匹配4英寸管路的标准连接尺寸，法兰上的安装孔位按照通用管路法兰的孔距设计，不需要对现有管路进行额外改造就能直接对接安装，安装时只需要保证挡板的摆动方向与管路内介质的流动方向平行，避免挡板受侧向力卡滞即可，整体安装后的突出高度控制在合理范围内，不会在管路周边占用过多的检修空间，即使是在排布紧凑的车间管路集群中，也能顺利完成装调，不会和周边的管路支架、其他阀件产生安装干涉。

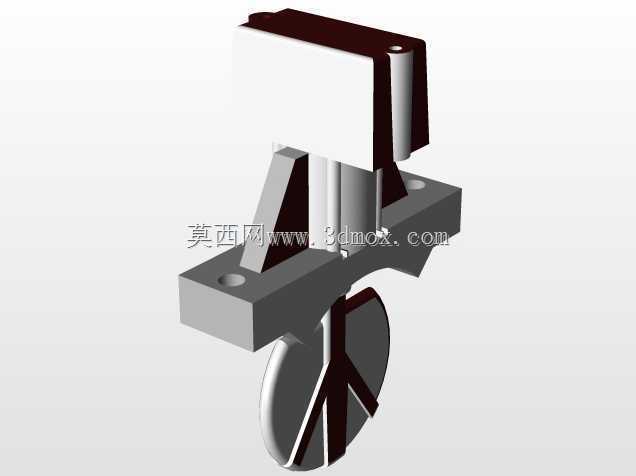

　　结构设计层面，这款流量开关采用了分体式的结构布局，下部的挡板摆动机构直接伸入管路流道内，上部的动作触发模块与接线腔体完全和流道隔离，通过密封转轴实现动作的传递，从根源上避免了介质渗漏进入电控腔的风险。挡板的摆角范围经过针对性校核，当管路内流量达到设定的动作阈值时，介质冲击挡板带动转轴转动，触发上部的微动开关输出信号，当流量低于阈值时，挡板在复位弹簧的作用下回到初始位置，开关信号复位，整套动作机构没有复杂的传动齿轮组，运动部件数量少，长期运行的卡滞风险远低于多齿轮传动的同类产品，日常维护只需要在管路检修周期内检查挡板表面是否附着介质结垢、转轴密封是否老化即可，不需要复杂的拆解校准。

　　从功能特性来看，这款机械式流量开关不需要外接供电就能完成流量触发动作，仅在信号输出环节需要接入低压控制回路，相比电子式流量传感器，它对使用环境的抗干扰能力更强，在车间存在强电磁干扰、管路振动幅度较大的工况下，也不会出现误触发、信号漂移的问题，动作响应速度可以满足绝大多数工业管路的监测需求，能够在流量出现异常波动的第一时间输出信号，联动控制回路切断设备电源或者触发报警提示，避免因为管路断流导致的后端设备损坏，比如在设备冷却回路中，一旦冷却水流量不足，流量开关可以立刻触发主机停机，避免设备因为过热出现烧损故障。

　　设计过程中，针对4英寸管路的流道特性，挡板的迎流面积经过反复校核，既保证在低流量阈值下能够获得足够的冲击力驱动机构动作，又不会因为挡板面积过大对管路流道造成过多的阻力损失，经过流道阻力仿真验证，安装这款流量开关后，管路的整体压损控制在同通径管路允许的范围内，不会对整个流体系统的输送效率造成明显影响。上部的壳体采用方正的造型设计，一方面是为了方便内部微动开关、接线端子的排布，充分利用内部腔体空间，另一方面方正的外壳也方便安装时的夹持固定，接线口的位置预留了标准的线缆密封接头安装位，现场接线时可以直接配套通用的格兰头，实现壳体的IP65级防护，适配车间多尘、存在少量喷淋的使用场景。

　　在实际选型适配过程中，这款4英寸流量开关可以覆盖水基介质、低粘度润滑油、无强腐蚀性的化工流体等多种介质的监测需求，挡板和流道接触部分采用耐磨耐腐蚀的材质，能够耐受长期的介质冲刷，不会因为短期的冲刷出现挡板变形、动作阈值偏移的问题。转轴位置的密封采用耐磨密封件，在长期摆动的工况下也能保持可靠的密封性能，避免介质沿着转轴位置渗漏到上部腔体。和同规格的其他流量监测部件相比，这款挡板式结构的流量开关整体结构更紧凑，安装方向的限制更少，既可以水平安装在水平管路上，也可以垂直安装在垂直流向的管路上，只需要在安装时调整好复位弹簧的预紧力，就能保证动作阈值的准确性，不需要针对安装方向做特殊的结构定制，能够适配更多样的现场管路排布条件。
