泡沫罐用开放式喷水装置结构设计

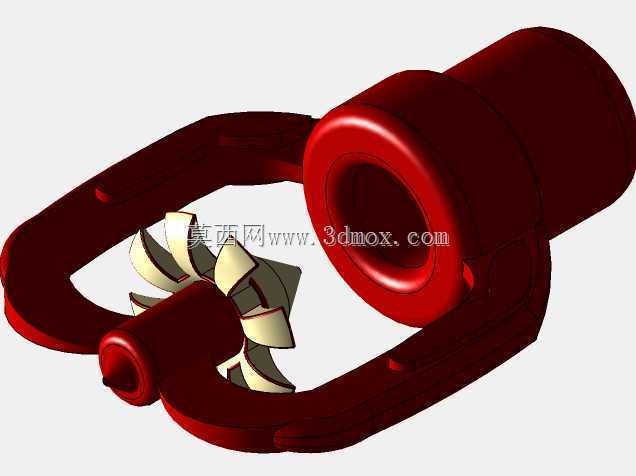

　　在泡沫灭火系统的核心储液单元中，这类开放式喷水装置承担着混合液导流、初始雾化喷射的关键作用，主要安装在泡沫罐的出液端衔接位置，是泡沫比例混合装置下游的核心流体执行部件。日常工况下，压力水流从装置后端的圆柱接口进入腔体，经过内置的叶轮结构时，会驱动叶轮产生周向旋转，将轴向进入的平直水流打散为具备周向速度的旋流，再从前端的开放式环架区域喷出，和周边吸入的空气充分接触，完成泡沫混合液的首次发泡前预混，避免直喷状态下混合液分布不均、发泡倍率不足的问题。

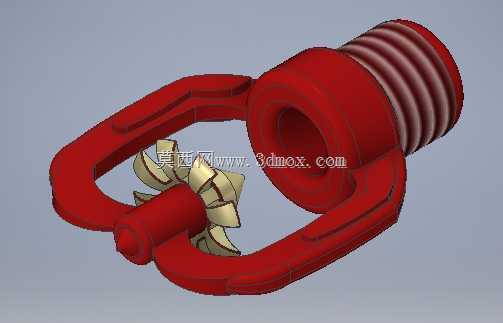

　　从结构设计逻辑来看，整个装置采用对称式环架布局，后端的圆柱连接段做了加厚的壁厚处理，用来匹配管路连接时的拧紧力矩需求，接口内壁做了圆角过渡，减少流体进入腔体时的局部阻力损失，避免长期高压水流冲刷造成的内壁气蚀。中间的叶轮组件采用多叶片曲面设计，叶片的扭转角度经过流体仿真校核，在0.3-1.2MPa的常规工作压力区间内，都能保持稳定的转速，不会因为压力波动出现旋转卡滞或者转速过高导致的结构疲劳。外围的开放式环架一方面作为叶轮的防护结构，避免安装或者运维过程中异物磕碰损坏叶轮叶片，另一方面环架上的导流棱可以对喷出的旋流做二次梳理，让喷射覆盖范围保持稳定的扇形区间，不会出现偏流、散流的问题。

　　安装边界方面，装置整体的轴向长度控制在适配泡沫罐侧壁安装座的尺寸范围内，后端圆柱接口的外径匹配常用的消防管路通径，安装时不需要额外做变径转接，环架的最大外径小于安装座的预留开孔尺寸，能够直接从罐外侧穿入后通过法兰或者螺纹完成固定，不需要在罐内部做额外的支撑结构。叶轮的转轴采用两端定位的结构，前端的定位轴头集成在环架的中心凸台上，后端的定位座和进水腔体一体成型，减少了装配时的同轴度调整工作量，转轴和叶轮的配合间隙控制在合理范围，既保证叶轮转动灵活，又不会因为间隙过大造成流体泄漏损失。

　　实际应用中，这类装置不需要额外的驱动部件，完全依靠水流自身的动能驱动叶轮工作，没有额外的电气或者气动控制元件，故障率极低，适配低倍数泡沫灭火系统的工作需求，在地下车库、油库、化工储罐区的泡沫灭火系统中都能适配使用。设计过程中特意将所有过流面做了圆弧过渡处理，没有直角死角，避免长期使用后杂质堆积在腔体内部造成堵塞，开放式的环架结构也方便日常运维时直接观察叶轮的状态，不需要拆解整个装置就能判断是否存在杂物缠绕、叶片损坏的问题，大幅降低后期的维护成本。材质选择上，整体结构采用耐腐蚀的金属材质，能够耐受泡沫混合液的弱腐蚀特性，长期浸泡在潮湿的罐内环境中也不会出现锈蚀卡滞的问题，叶轮表面做了光滑处理，减少水流阻力的同时，也避免杂质附着在叶片表面影响动平衡。
