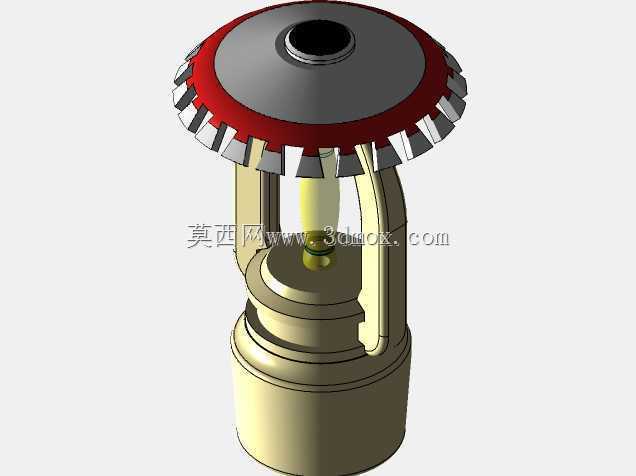

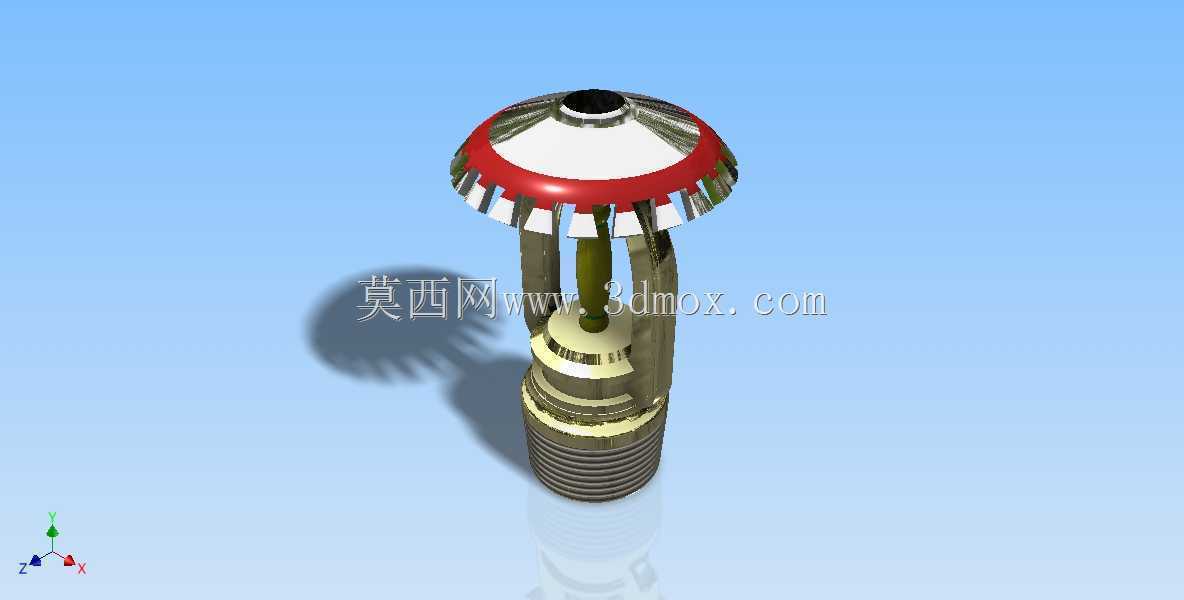

K5.6规格1英寸立式消防喷淋头结构

　　在民用建筑、工业厂房的自动喷水灭火系统管网中，这类立式上喷型喷淋头是应用占比最高的末端洒水部件，通常安装在无吊顶的楼板下方、管廊顶部、仓储货架层间等区域，当环境温度达到热敏元件的动作阈值时，会自动开启喷水，将火灾控制在初起阶段。从结构设计来看，该款喷淋头采用1英寸标准外螺纹接口，匹配常规消防供水支管的连接尺寸，安装时仅需在支管末端预留对应长度的外丝接头，拧紧后保证溅水盘保持水平状态即可，不需要额外的转接配件，适配绝大多数常规自动喷水灭火系统的管网布设要求。其核心的热敏触发机构位于溅水盘与本体之间，日常状态下依靠热敏元件的支撑保持密封结构闭合，管网内的压力水不会渗漏，一旦周边环境温度上升到额定动作温度，热敏元件破裂解体，

　　密封结构在水压作用下脱开，水流会沿着本体的导流通道向上冲击溅水盘。溅水盘采用伞形带齿结构设计，边缘的分水槽齿会将冲击上来的水柱打散成均匀分布的小粒径水滴，按照设计的布水曲线向下方及四周喷洒，覆盖额定的保护面积，保证在保护半径内的喷水强度满足消防规范要求。设计过程中需要重点平衡几个核心参数：首先是水流通道的通径匹配K5.6的流量系数，保证在额定工作压力下的出水量符合设计要求，通径过小会导致流量不足，过大则会影响整个管网的压力分配；其次是溅水盘的齿形角度与分布密度，直接决定了布水的均匀性，避免出现布水盲区，同时要保证水滴具备足够的动量穿透火灾产生的热烟气层，到达燃烧物表面；第三是整体结构的强度，需要承受管网1.

　　6MPa的常规工作压力以及2.4MPa的密封试验压力，本体采用铜合金锻压成型，螺纹部分的精度符合管螺纹标准，保证连接后的密封性能，不会出现渗漏问题。安装边界方面，该类立式喷头安装时溅水盘与楼板顶板的距离需要控制在75mm至150mm之间，距离梁、风管等障碍物的距离也要符合规范要求，避免障碍物遮挡洒水路径，影响灭火效果。在仓储场所使用时，还要根据储物高度调整喷头的安装间距，保证货架内的喷头布水能够覆盖货物堆垛的表面。和下垂型喷头不同，立式上喷喷头的水流是先向上冲击溅水盘再向下喷洒，能够更好地覆盖楼板下方的空间，对于无吊顶的场所，不会因为管道遮挡影响布水效果，同时立式安装的结构也减少了管网内杂质沉积在喷头密封部位的概率，

　　降低了喷头误动作或者渗漏的风险。在建模过程中，需要准确还原各部件的装配关系：螺纹接口的尺寸精度、溅水盘的齿形轮廓、热敏元件的安装位置、导流面的曲面弧度，这些细节直接影响后续如果做CFD布水仿真的结果准确性，也能为消防系统的BIM建模提供精准的构件模型，方便在管线综合设计时校验喷头的安装空间是否足够，与其他机电管线、结构构件是否存在碰撞。日常运维中，这类喷头不需要特殊的维护，仅需定期检查是否有外力磕碰、表面是否有积尘覆盖、螺纹连接处是否有渗漏即可，其结构可靠性高，使用寿命长，是自动喷水灭火系统中最基础也是最核心的功能部件，广泛应用于写字楼、厂房、仓库、地下车库等绝大多数需要设置自动灭火系统的场所。
