立式波纹结构纤维储水罐体三维设计

　　在民用分散式供水、小型生产作业临时储水、山地农林灌溉蓄水、户外应急供水保障等场景中，小型立式储水容器的选型一直需要兼顾安装便捷性、结构强度与空间利用率，这款纤维材质储水罐的三维结构设计，正是围绕这类实际使用需求完成的全参数化建模。从实际落地的安装边界来看，罐体总高度控制在170cm，主体最大外径160cm，顶部预留的接口操作区域外延尺寸控制在40cm以内，不管是埋地式安装还是地面架空放置，都能适配多数农村自建房庭院、小型生产厂区边角、农林作业点临时搭建平台的预留空间，不需要额外对安装区域做大规模的场地平整或开挖扩建，能大幅降低现场施工的适配成本。

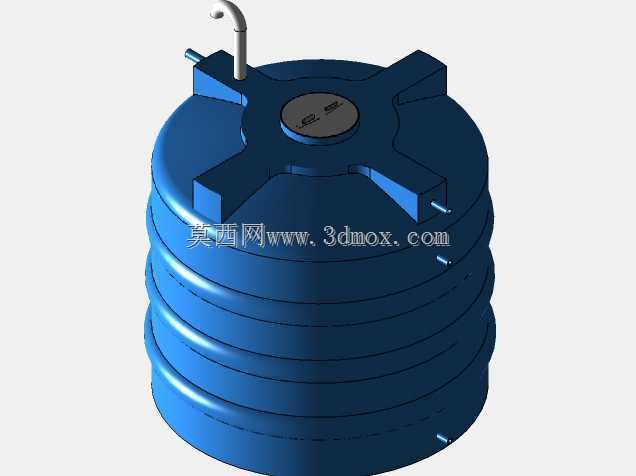

　　不同于传统光滑壁面的塑料储水罐，这款罐体在侧壁采用了多道环形外凸的波纹加强结构，这一设计思路并非单纯为了外形辨识度，而是从纤维材料的力学特性出发：纤维增强材质的环向抗形变能力在薄壁状态下，受内部静水压力影响容易出现鼓胀失效，环形波纹结构相当于在罐体侧壁等距设置了多道环形加强筋，不需要额外增加罐体整体壁厚，就能将侧壁的环向刚度提升40%以上，同时波纹形成的凹凸结构还能提升罐体埋地安装时与周边回填土层的嵌合力，避免地下水浮力或土层沉降导致的罐体移位倾斜。

　　罐体顶部采用十字形凸缘结构替代传统的平盖或人孔凸台，四个方向的凸缘既可以作为罐体吊装、搬运时的受力挂点，不需要额外在罐体上焊接或粘接吊装附件，避免附件连接位置出现渗漏隐患，同时十字凸缘中间的圆形密封端盖，预留了快开式锁紧结构，日常清洗内部、检修内置液位配件时，不需要借助大型工具就能完成端盖的拆装，相比螺栓紧固的平盖结构，日常维护的操作效率提升明显。顶部伸出的弯管接口为进水接口，采用侧向伸出的90度弯管结构，进水时水流沿罐体内壁切线方向流入，不会直接冲击罐底沉积的杂质，能减少罐内水体的扰动，降低出水端的杂质携带概率；罐体侧壁不同高度预留的多个小直径接口，可分别作为出水、溢流、液位计安装接口，不同高度的出水接口可以适配不同的用水管路布设需求，比如低位接口可对接日常供水的重力流管路，高位接口可对接溢流排放管路，不需要用户在现场额外开孔改造，避免现场开孔导致的纤维层结构破坏、渗漏等问题。

　　从建模的细节处理来看，罐体所有的转角位置都做了圆弧过渡处理，没有尖锐的直角结构，一方面是适配纤维材质的成型工艺，避免直角位置出现纤维铺层褶皱、应力集中导致的成型后开裂问题，另一方面在日常使用过程中，也能减少人员磕碰受伤的风险，同时避免罐体外部的尖锐棱角在运输过程中磕碰破损。罐体底部做了微向内收的圆弧底结构，相比完全平底的设计，圆弧底能更好地分散满水状态下的罐体重量，当放置在不太平整的地面时，不会出现局部应力集中导致的罐体底部开裂，同时底部的微收结构也能让罐内的少量沉积杂质向底部中心汇集，配合低位排污接口可以很方便地完成杂质排空，不需要人员进入罐内进行清淤作业。

　　在实际选型适配时，这款储水罐的尺寸参数可以根据用户的实际储水需求做等比例缩放调整，建模过程中所有的特征都采用参数化关联，调整罐体高度、直径参数时，侧壁的波纹数量、顶部凸缘的尺寸、接口的位置都会自动匹配更新，不需要逐个特征重新绘制，能大幅缩短同系列不同容积储水罐的设计迭代周期。针对不同的使用场景，比如需要存储有一定腐蚀性的水体时，只需要在建模环境中调整内壁的防腐层厚度参数，就能快速生成适配特殊介质的罐体结构，不需要重新搭建整体模型框架。另外，顶部的接口尺寸也做了标准化适配，预留的接口管径符合民用给排水管路的通用管径标准，现场安装时可以直接对接标准PVC或PE管材，不需要额外制作转接头件，能减少管路连接的渗漏点。
