带螺栓紧固结构的刚性法兰联轴器

　　在常规工业传动场景里，这类刚性法兰联轴器的应用覆盖范围极广，从中小型输送设备的辊筒轴系对接，到普通机床主轴与进给箱的动力传递，再到小型发电机组的动力输出端连接，都能见到这类结构的身影。它的核心作用是实现两根同轴布置的轴端刚性连接，在传动过程中不具备补偿两轴相对偏移的能力，因此对安装时的同轴度公差要求较高，通常需要在装配前完成轴系的找正作业，保证两轴的径向跳动、端面跳动控制在允许范围内，避免运行过程中产生附加载荷，加剧轴承、轴封等配套零件的磨损。

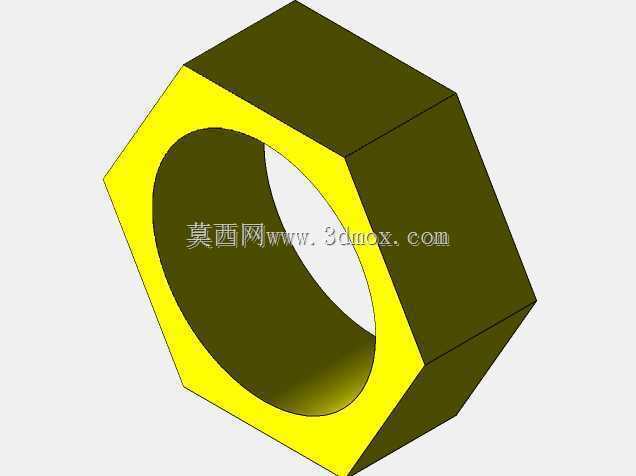

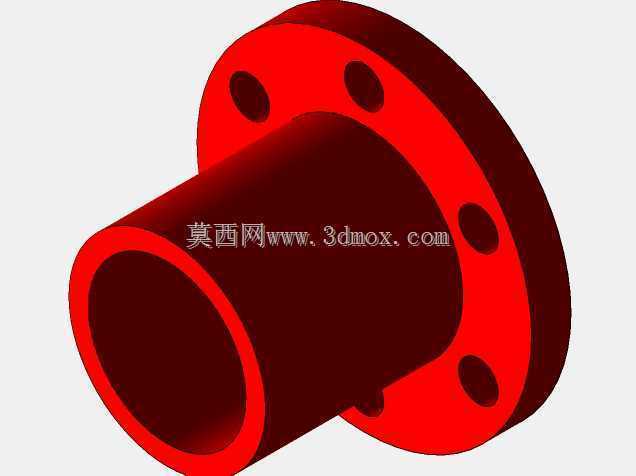

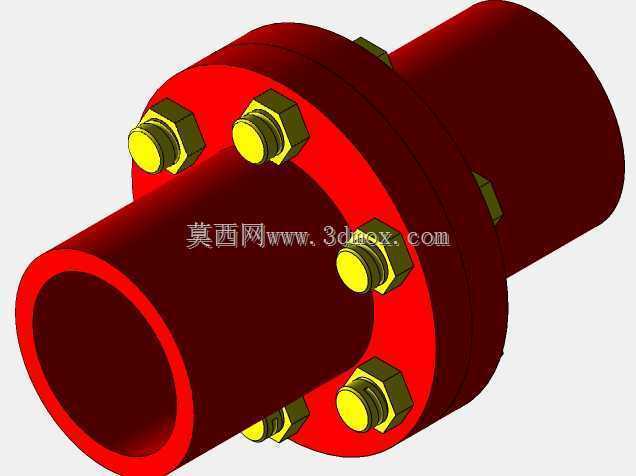

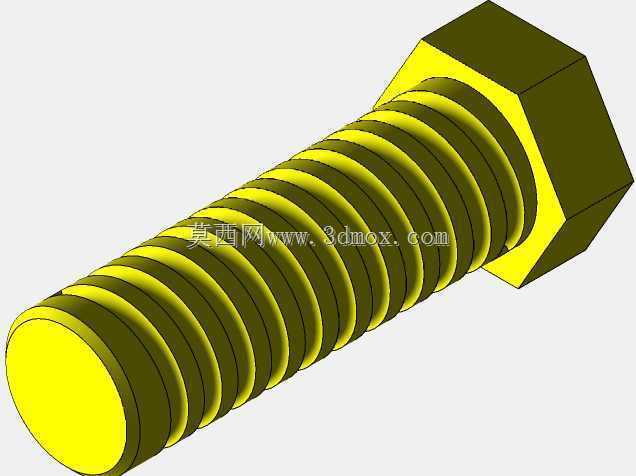

　　从结构设计逻辑来看，这类联轴器采用两个带凸缘的半联轴器分别与主动轴、从动轴通过键连接实现周向固定，轴端通常会配置轴端挡圈完成轴向定位，两个半联轴器的对接端面加工有定位止口，装配时止口与对应凹槽配合，能够快速保证两轴的同轴度，降低现场安装的找正难度。两个半联轴器的法兰盘圆周方向均匀布置螺栓过孔，采用受拉螺栓完成两个半联轴器的紧固连接，螺栓预紧后法兰接合面产生足够的摩擦力，同时螺栓杆也可承受部分剪切载荷，以此传递工作扭矩。设计过程中需要根据传递的额定扭矩、轴径大小匹配螺栓的数量与规格，通常小扭矩工况下采用4-6颗普通六角螺栓即可满足需求，扭矩较大的场景则需要增加螺栓数量或者采用铰制孔螺栓来提升抗剪切能力。

　　从安装边界来看，这类联轴器的径向尺寸主要由法兰盘外径决定，设计时需要预留足够的径向安装空间，保证螺栓能够顺利穿入并完成拧紧作业，同时要考虑后续维护时扳手的操作空间，避免与周边的机架、护罩等部件产生干涉。轴向尺寸则需要结合两个半联轴器的轮毂长度、法兰盘厚度来确定，轮毂长度通常取轴径的1.2-1.5倍，保证与轴的配合长度足够，避免运行过程中出现轴与轮毂的相对松动；法兰盘厚度需要根据螺栓的公称直径来确定，保证螺栓的拧入深度满足螺纹连接的强度要求，避免螺纹滑牙或者法兰盘被压溃。

　　在实际选型应用中，这类联轴器不适合用在启动冲击大、正反转频繁的工况，因为刚性连接无法缓冲吸振，冲击载荷会直接作用在连接螺栓与轴系上，容易引发螺栓断裂、轴疲劳损伤等故障。如果应用在有振动的传动场景，通常会在法兰接合面之间增加薄铜垫或者纸垫，适当调整接触刚度，同时也能弥补接合面的平面度加工误差。建模过程中需要重点关注止口的配合公差，通常采用H7/h6的间隙配合，既保证装配时能够顺利对位，又不会因为间隙过大导致同轴度超差；螺栓孔的位置度公差需要严格控制，否则装配时会出现螺栓无法穿入的问题，通常采用圆周均布的位置度公差，公差值取螺栓与孔间隙的1/3左右，保证装配互换性。另外，半联轴器的轮毂内孔与轴的配合通常采用H7/k6的过渡配合，既保证装配后的对中精度，又不会因为过盈量过大导致装配拆卸困难。这类结构的联轴器因为结构简单、制造成本低、传递扭矩稳定，在中低速、载荷平稳的传动场景中一直是首选的轴系连接零件，只要安装同轴度满足要求，其运行可靠性远高于弹性联轴器，后期维护成本也更低，只需要定期检查螺栓的预紧力即可，不需要更换弹性元件。
