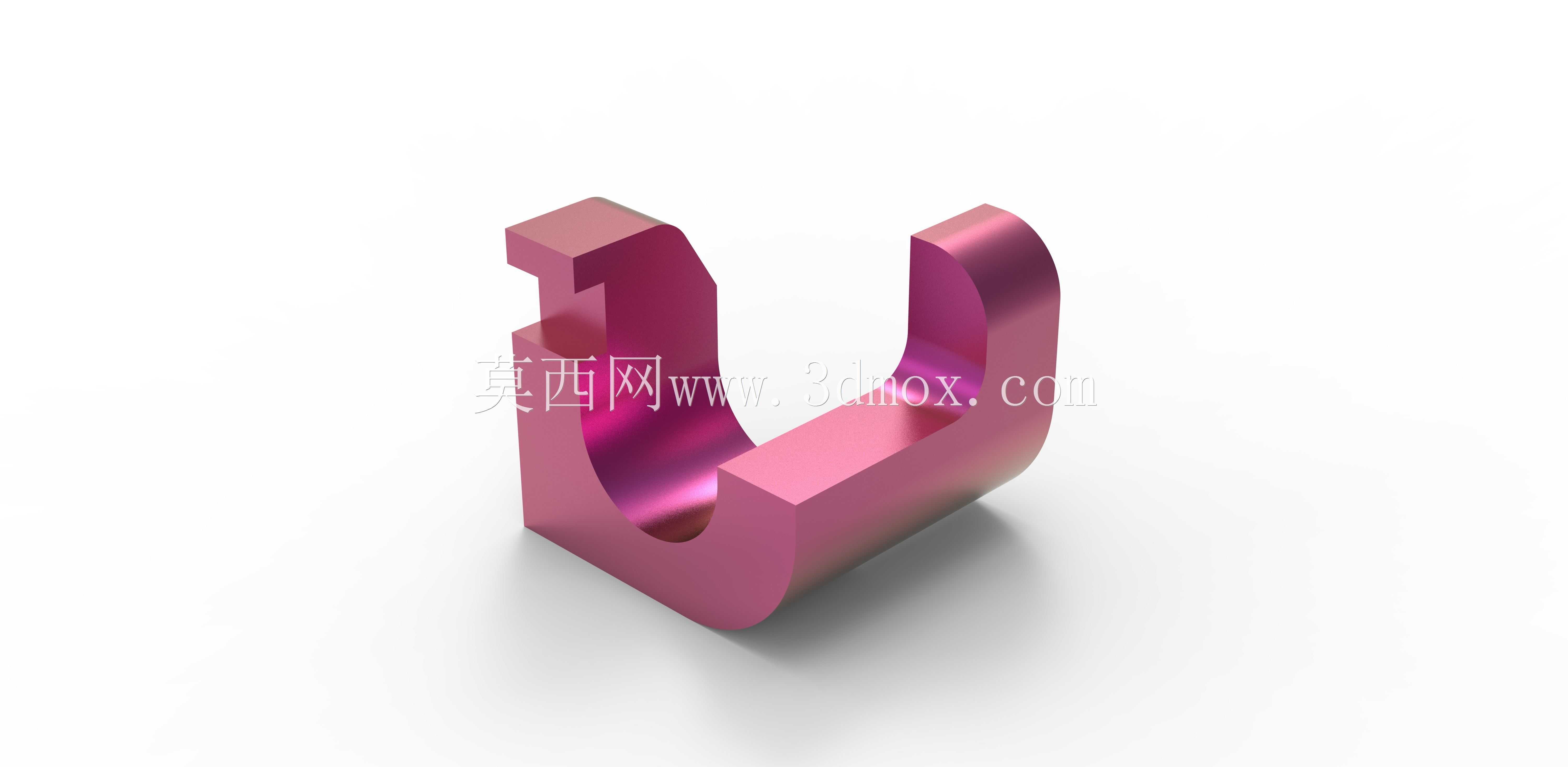

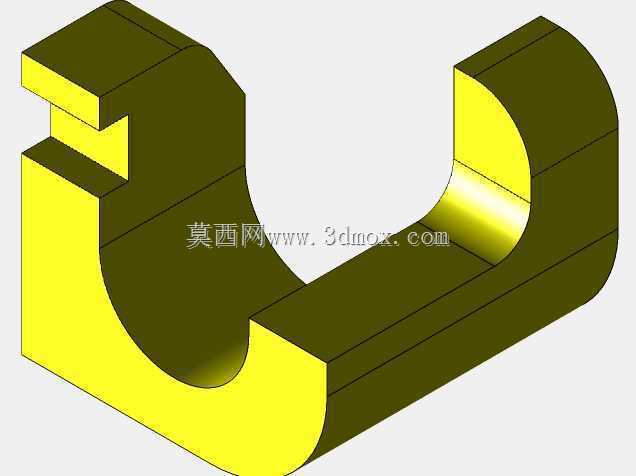

U型曲面连接机械零件结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:432842
  • U型曲面连接机械零件结构设计
  • U型曲面连接机械零件结构设计

  这类U型曲面结构零件,在轻工输送线、小型工装夹具、仓储挂接组件里的应用占比不低,很多时候是作为挂接、限位、承托的中间连接件使用,不像传动件那样承担大扭矩载荷,但对曲面顺滑度、安装贴合度的要求并不低。做这个结构的建模时,最先要敲定的是安装边界的尺寸,两个平行的竖直臂端面是和外接构件贴合的安装面,这两个面的平面度公差要控制在0.05mm以内,不然安装后会出现翘边,长期受交变载荷容易在根部产生应力集中。底部的圆弧过渡段是整个零件的受力核心区,建模时特意把内R角和外R角做了等壁厚处理,避免壁厚差过大导致注塑或者铣削加工时出现变形,要是用金属板材折弯加工的话,这个R角还要匹配板材的折弯系数,不能直接按理论圆弧建模,不然折弯后会出现尺寸超差,两个臂的张开角度偏离设计值。

  从功能特性来看,这个零件的U型腔体是用来卡接对应直径的圆杆或者板件的,内曲面的粗糙度要达到Ra1.6,这样卡接后不会因为接触面过于粗糙刮伤被连接件的表面,也能增大接触摩擦力,避免卡接后出现滑脱。外侧的曲面做了顺滑的大圆角过渡,没有尖锐棱角,一方面是避免安装调试时划伤操作人员,另一方面也能减少应力集中点,提升零件的抗疲劳寿命。两个竖直臂的顶端做了小的止口凸台,这个结构是用来装轴向限位卡簧的,卡入对应杆件后,装上卡簧就能防止零件沿杆件轴向窜动,不需要额外做螺纹孔或者焊接固定,拆装都很方便,适合需要频繁调整位置的工装场景。

  设计思路上没有做多余的减重孔或者装饰结构,因为这类零件很多时候是用在设备的非外观区,优先保证结构强度和加工便利性,整体结构用等壁厚设计,不管是用CNC铣削加工铝件,还是用注塑工艺做尼龙材质的量产件,都能直接套用模型出加工程序,不需要做太多工艺修正。安装边界方面,两个安装端面的孔位是按标准件间距设计的,适配常用的M4内六角螺丝,孔位的沉头深度刚好容纳螺丝头,安装后螺丝头不会突出端面,避免和相邻构件产生干涉。零件的整体宽度控制在40mm以内,竖直臂的高度是35mm,底部圆弧的中心距和臂厚保持3:1的比例,这个比例下零件的侧向抗变形能力最优,在承受500N的垂直向下载荷时,臂端的变形量不会超过0.1mm,完全能满足普通工装挂接、轻型物料承托的使用需求。

  实际投产前还要注意,内曲面和竖直臂的衔接处要做微小的倒角过渡,不能是直角衔接,不然加工时刀具在转角处容易出现振纹,也会在受力时成为应力开裂的起始点。如果是用在有腐蚀环境的场景,比如食品加工输送线,建模时的所有外角都要做R2以上的圆角,方便清洁消毒,没有卫生死角。这个结构的通用性很强,调整臂长、圆弧半径、壁厚参数就能适配不同的卡接直径和载荷要求,不需要重新做整体结构的拓扑优化,属于可以快速变型的基础机械构件。
