叉型带孔连接支架结构设计方案

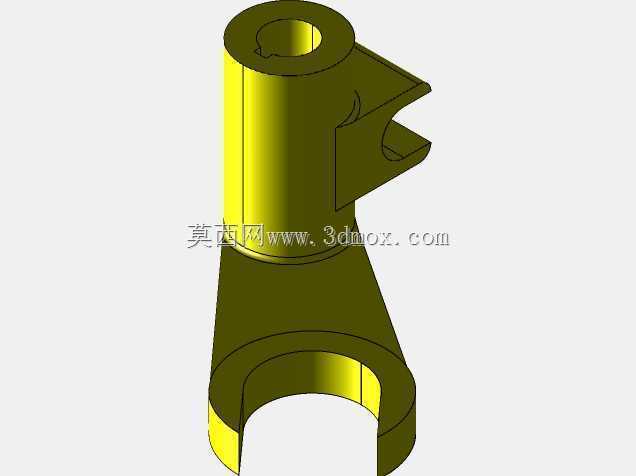

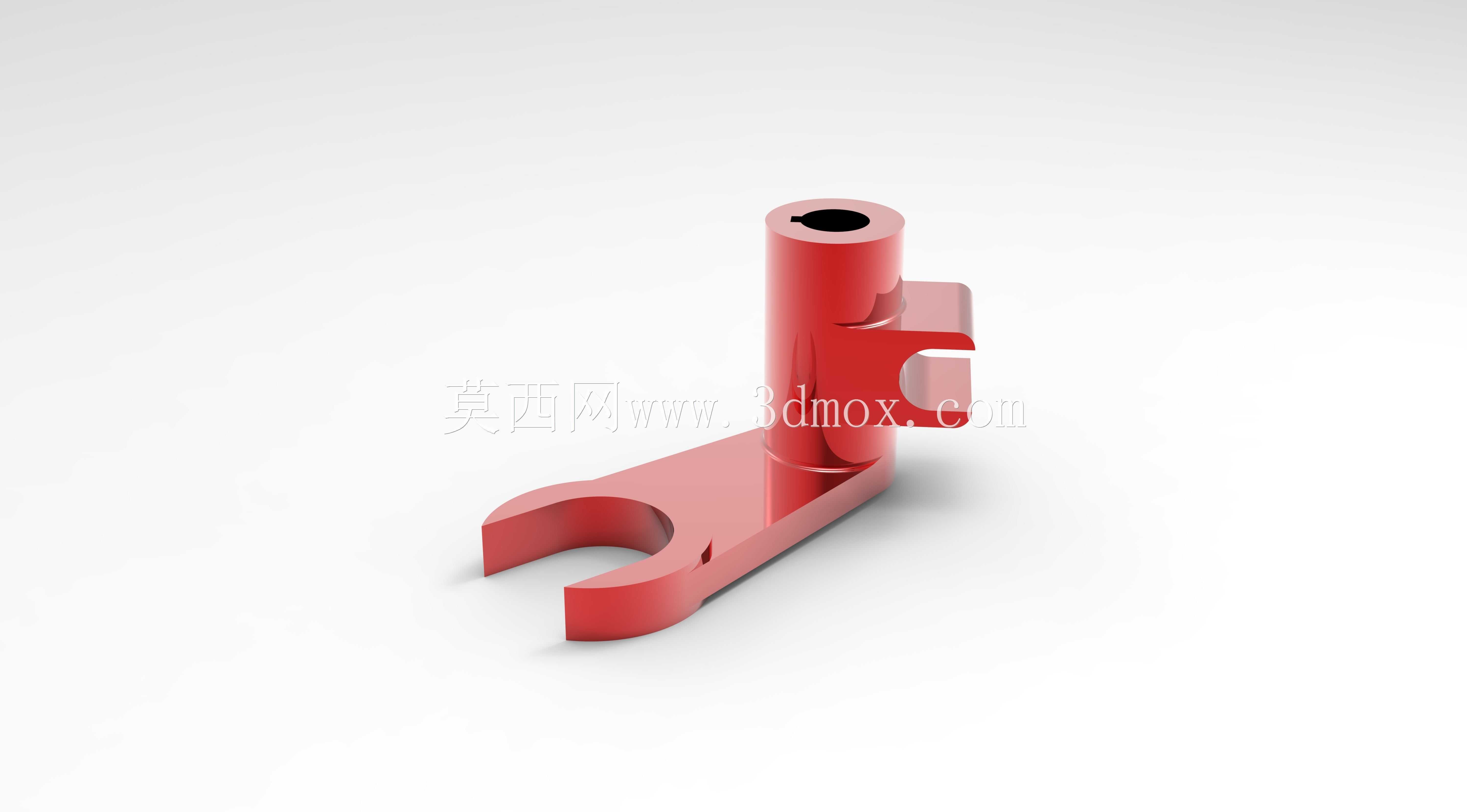

　　这类带叉口的立式连接支架，在轻工自动化输送线、包装设备的执行端连杆机构里应用十分普遍，日常做设备改型时经常会碰到类似的构件设计需求。从结构形态来看，零件主体为立式圆柱支撑段，顶部开设轴向通孔用于穿装铰接销轴，可与上方的摆臂构件形成转动副，底部延伸出的叉型开口结构，开口处的圆弧面可卡装在配套的导向轴或者固定销轴上，侧面的凸台结构可用于连接驱动连杆或者安装限位挡块，整个零件同时承担铰接支撑、运动导向、动力传递三个核心功能，属于机构里的典型复合功能连接件。

　　做这类零件的结构设计时，首先要匹配安装边界的尺寸约束，顶部铰接孔的孔径要与选用的标准销轴直径做间隙配合，通常选用H8/f7的配合公差，既保证转动灵活性，又避免铰接处晃动量过大影响机构运动精度；圆柱主体段的外径要兼顾结构强度与安装空间，不能与周边运动的构件产生运动干涉，叉型开口的圆弧半径要与被卡装的轴径一致，开口的宽度尺寸要保证卡装后不会出现轴向窜动，同时要预留足够的开口弹性变形量，方便装配时的快速卡装。侧面凸台的位置要根据连杆的运动行程确定，凸台上的连接孔位置要避开零件主体的应力集中区域，避免长期受交变载荷出现开裂问题。

　　从实际使用场景来看，这类零件常出现在间歇式送料机构、纸箱开箱机的拨叉机构、小型压力机的离合操纵连杆组里，工作过程中会承受周期性的摆动力与冲击载荷，所以结构设计时要在圆柱段与叉型结构的衔接处做圆角过渡，减少应力集中，圆角半径通常取壁厚的0.3-0.5倍，既不会过多增加零件重量，又能有效提升结构的抗疲劳强度。零件的壁厚设计要根据实际承载大小核算，通常这类小型支架的壁厚取3-5mm即可满足常规轻工设备的载荷需求，如果应用在重载冲击的工况下，可适当增加壁厚或者在衔接处增设加强筋，但要注意加强筋的位置不能影响周边零件的运动轨迹。

　　设计过程中还要考虑装配工艺性，顶部铰接孔的端面要做倒角处理，方便销轴的穿装，叉型开口的入口处也要做引导倒角，装配时可以快速卡入对应的轴位，不需要额外的对位调整。零件的所有棱边都要做倒钝处理，避免装配时划伤操作人员，也防止棱边的应力集中点在热处理或者受力过程中产生裂纹。如果零件选用金属材质加工，铰接孔的内壁可根据耐磨需求做淬火处理，提升铰接部位的使用寿命，降低长期转动带来的磨损量；如果是用于低载荷的工况，也可以选用工程塑料注塑成型，此时要注意调整壁厚的均匀性，避免注塑过程中出现缩痕、变形等问题，影响装配精度。

　　在做三维建模时，要先确定各功能面的基准，以顶部铰接孔的轴线作为主要设计基准，向下偏移确定圆柱主体的长度，再根据叉口的安装高度确定叉型结构的位置，侧面凸台的位置要根据连杆的运动轨迹做运动仿真验证，确保整个机构运动过程中，零件与周边构件的最小安全间隙保持在2mm以上，避免出现运动卡滞。建模时要注意各特征的先后顺序，先做出主体的圆柱与叉型基础结构，再切除铰接孔、侧面连接孔等特征，最后添加圆角、倒角等工艺特征，保证模型的特征树逻辑清晰，后续改型时可以快速调整尺寸参数，不需要重新构建基础特征。这类零件的外形尺寸通常不大，整体高度多在50-80mm区间，圆柱主体直径在15-25mm范围，叉口的开口宽度根据配套轴径调整，整体安装占用空间较小，适合在紧凑的机构布局中使用，不需要预留过大的安装操作空间。
