带加强筋直角安装L型机械连接支座

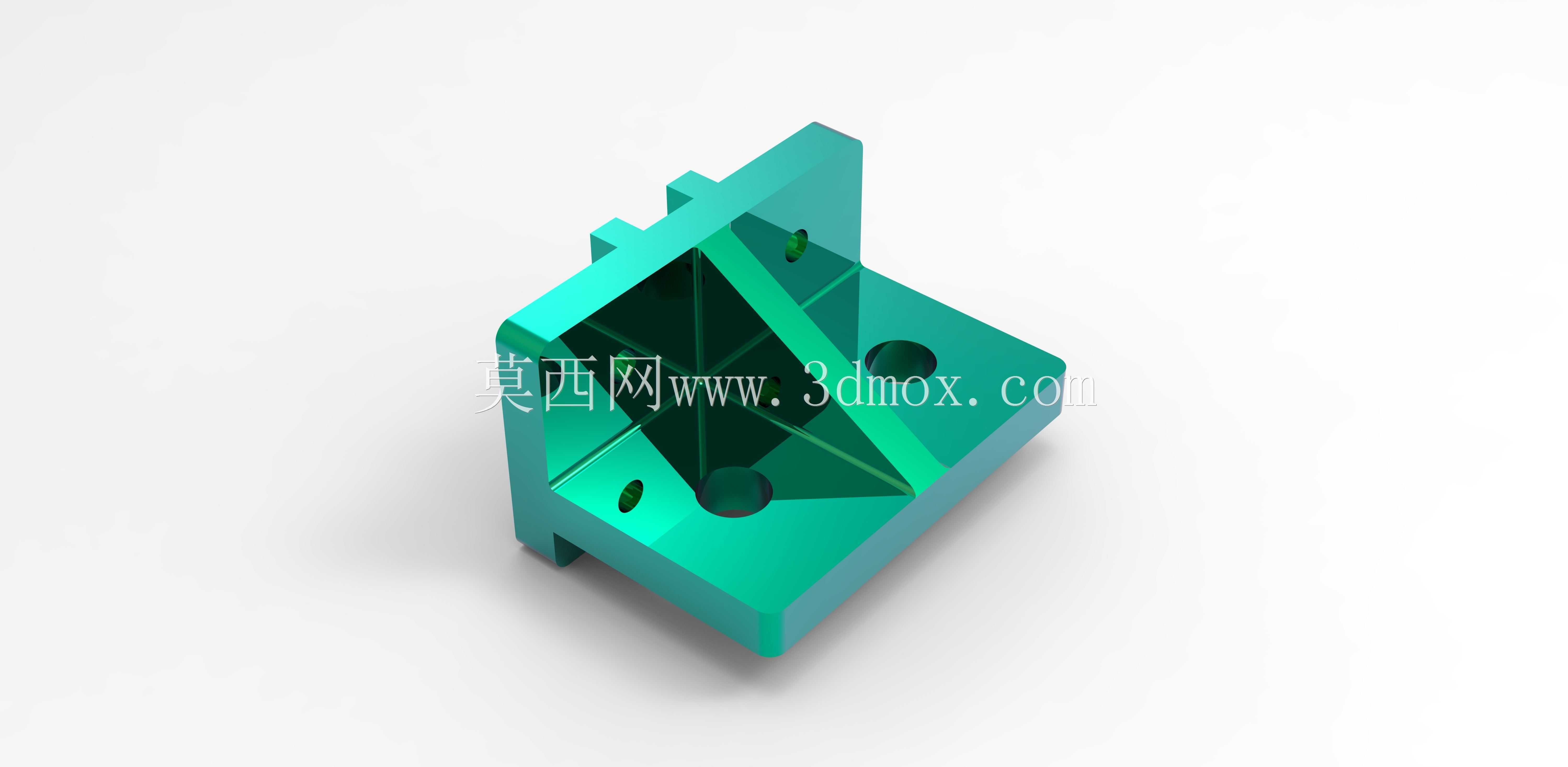

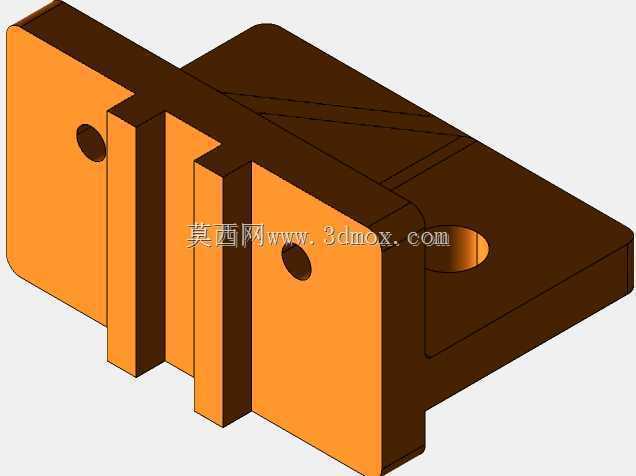

　　这类带三角加强筋的直角安装支座，在自动化生产线的工位辅件安装、小型工装夹具的基体搭建场景中应用十分广泛，日常设备改造、非标治具制作时也经常会用到这类结构件，主要承担两个垂直方向零部件的连接承载、定位支撑作用，避免悬臂安装的部件出现受力变形、位置偏移的问题。从结构设计来看，两个互相垂直的安装面分别承担不同方向的连接功能，水平安装面预留的两个沉孔用于穿装固定螺栓，可将支座整体锁紧在设备台面、型材框架的基准面上，沉孔设计能够保证螺栓头完全沉入安装面以下，不会出现凸起干涉后续部件装配的问题；垂直安装面同样预留了对应的安装孔位，用于固定需要垂直架设的传感器支架、小型气动元件、导轨挡块或者走线拖链的端部固定件。

　　两个安装面之间的三角加强筋是整个零件的核心受力结构，在不额外增加整体壁厚的前提下，大幅提升了直角连接处的抗弯、抗扭刚度，当垂直面挂载的部件存在偏载、振动工况时，加强筋能够有效分散连接处的应力集中，避免长期受载后安装面出现角度变形，保证两个安装面的垂直度长期维持在装配公差要求范围内。零件的棱边均做了小尺寸倒角处理，既可以去除机加工过程中产生的毛刺锐边，避免装配作业时划伤操作人员，也能减少装配过程中与相邻零件的磕碰干涉，安装时不需要额外修磨棱边就能顺利对位。从安装边界来看，这类支座的水平安装面长宽尺寸适配常用的40系列、50系列工业铝型材的槽距，不需要额外加工转接板就可以直接固定在型材框架的T型槽上，

　　垂直安装面的孔位间距也匹配市面上多数小型气动元件、标准传感器安装支架的孔距参数，互换性较强。设计这类零件时，首先要根据实际挂载部件的重量、运行时的振动冲击载荷计算安装面的厚度以及加强筋的尺寸，避免刚度过剩导致零件整体重量偏大、占用过多安装空间，也要防止刚度不足导致受载后变形量超标；其次安装孔的位置要避开应力集中区域，孔边到零件边缘的距离要满足螺栓安装时的扳手操作空间，沉孔的深度要匹配对应规格内六角螺栓的头部高度，保证锁紧后螺栓头不高出安装面。另外零件的两个安装面的平面度、相互之间的垂直度公差需要根据实际使用场景设定，若是用于定位基准的安装支座，形位公差要求相对较高，若是仅做承载连接使用，可适当放宽公差要求降低加工成本。

　　这类零件在实际使用中，通常会配合平垫、弹垫使用，在振动较大的工况下还会涂覆螺纹锁固胶，避免长期运行后螺栓松动导致部件移位。日常设备维护中，这类支座属于长期承载的基础结构件，不需要频繁更换，只要定期检查固定螺栓的预紧力、观察安装面是否出现变形裂纹即可，整体可靠性较高，是非标机械设计中十分常用的一类基础连接零件。
