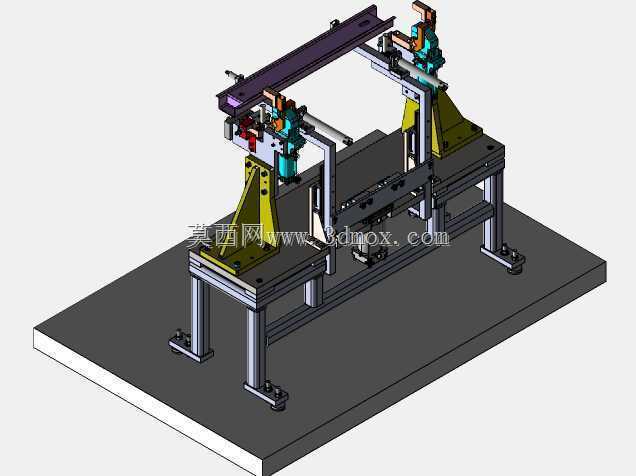

NAAMS标准汽车焊接工装夹具第三组结构

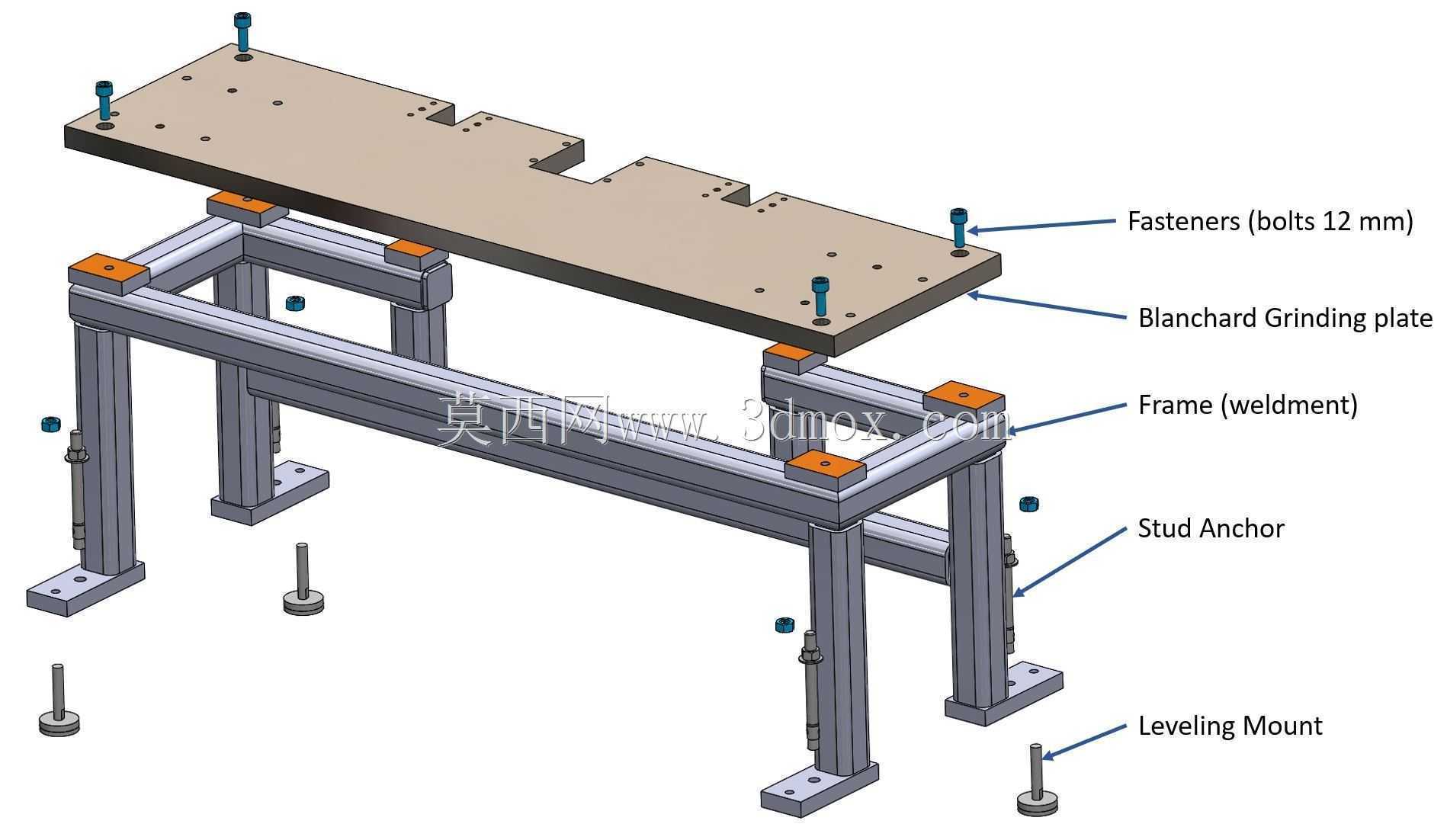

　　这套焊装夹具的结构设计完全贴合NAAMS全球汽车焊装夹具通用规范，主要应用在汽车白车身焊装产线的分拼工位，承担车身侧围下部加强梁组件的焊接定位与夹紧作业，适配主流电阻点焊、MIG气体保护焊的作业空间要求，不会与焊枪行走路径产生干涉。从安装边界来看，整套夹具采用底板+可调支脚的落地式安装结构，底板为加厚钢板加工而成，底部配置的可调防震脚杯可实现±15mm的高度调节，适配车间地面10mm以内的平整度误差，整套夹具的安装占地范围控制在长1800mm、宽1200mm、高1400mm的区间内，不需要额外开挖地面预埋螺栓，直接通过膨胀螺栓固定即可完成工位部署，搬迁调整时也能快速拆解转运。

　　设计思路上完全遵循焊装夹具的六点定位原则，针对待焊工件的两个主定位孔配置了高精度圆柱销与菱形销组合，定位销采用硬质合金镶套结构，磨损后可快速更换不需要整体拆解夹具单元，定位销的位置精度控制在±0.05mm以内，完全满足白车身焊接的形位公差要求。夹紧单元全部采用标准化的气动夹紧缸搭配NAAMS标准压臂结构，压臂的压紧点全部选在工件刚性较好的翻边位置，避免压紧力造成薄板件变形，每个夹紧缸都配置了到位检测传感器，能实时反馈夹紧状态，防止未夹紧就启动焊接造成工件尺寸超差。

　　夹具的支撑立柱采用标准铝型材与焊接方管组合结构，上部的安装横梁预留了多组T型槽安装位，可根据工件改型需求调整夹紧单元的位置，不需要重新加工底板安装孔，适配同平台多车型的柔性化生产需求。左右两组夹紧立柱的间距可通过底部的直线导轨副实现±200mm的调节范围，调节到位后通过锁紧销固定，能覆盖同系列不同长度规格的加强梁工件装夹需求。夹具上所有的气管、传感器线路全部内置在型材空腔内，外部采用波纹管防护，避免焊接飞溅烫伤管线，同时减少管线外露造成的焊枪干涉风险。

　　在实际产线应用中，这套夹具可直接对接焊装线的往复输送机构，工件上件时操作人员只需将工件放置在初步支撑块上，启动夹紧按钮即可自动完成所有点位的定位夹紧，焊接完成后夹紧缸自动松开，配合助力机械手可快速将焊好的组件转运到下一工位，单工位的作业循环时间可控制在120秒以内，大幅提升焊装工序的生产效率。夹具的所有易损件包括定位销、压头绝缘套、防震脚垫全部采用行业通用标准件，不需要定制特殊配件，日常维护更换的成本极低，压头位置都配置了耐高温绝缘垫片，既可以防止焊接电流通过夹具本体分流影响焊接质量，也能隔绝焊接热量传递到气缸密封件，延长气动元件的使用寿命。

　　结构设计阶段已经充分考虑了焊接作业的操作空间，夹具的前后两侧都预留了足够的焊枪进出空间，无论是人工持焊枪作业还是搭配六轴焊接机器人自动焊接，都能顺畅到达所有焊缝位置，不会出现结构干涉导致的漏焊、虚焊问题。底板上还预留了焊渣收集托盘的安装位，日常清理焊渣时只需抽出托盘即可，不需要拆解夹具结构，大幅降低工位日常保洁的工作量。所有夹紧单元的夹紧力都经过精准计算，针对1.2-2.0mm厚度的汽车冷轧钢板工件，单个压头的夹紧力控制在800-1200N区间，既可以保证工件在焊接过程中不会发生位移，也不会因为夹紧力过大造成工件表面压痕或变形，焊接完成后的工件尺寸一致性可控制在±0.2mm以内，满足白车身总成焊接的尺寸匹配要求。
