NAAMS标准汽车焊接定位夹紧工装结构

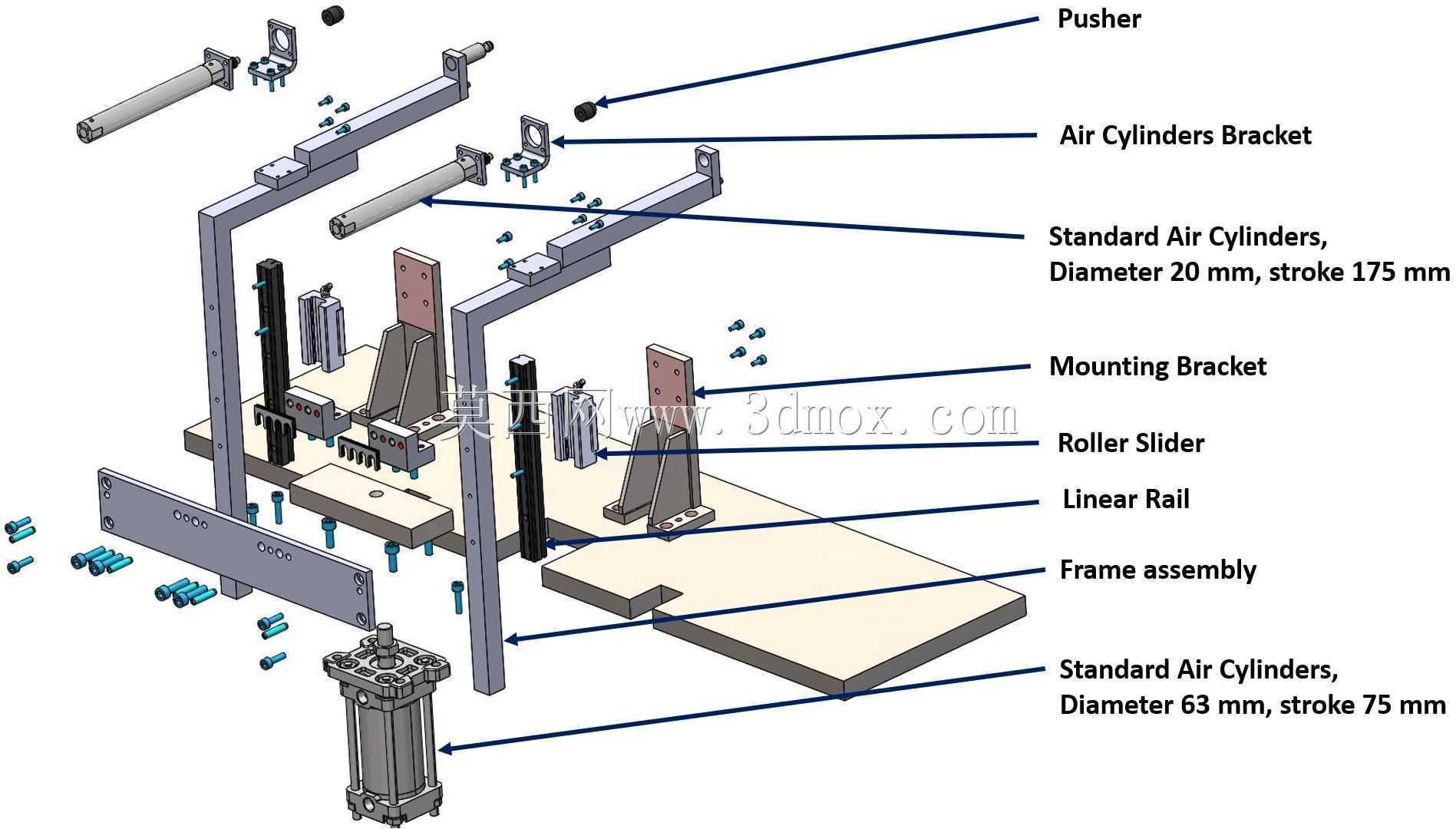

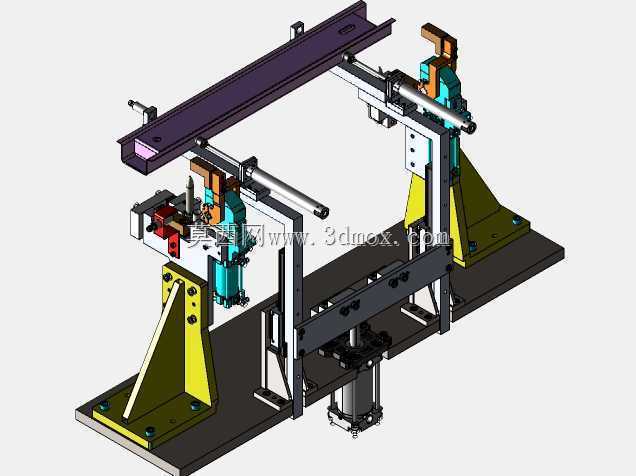

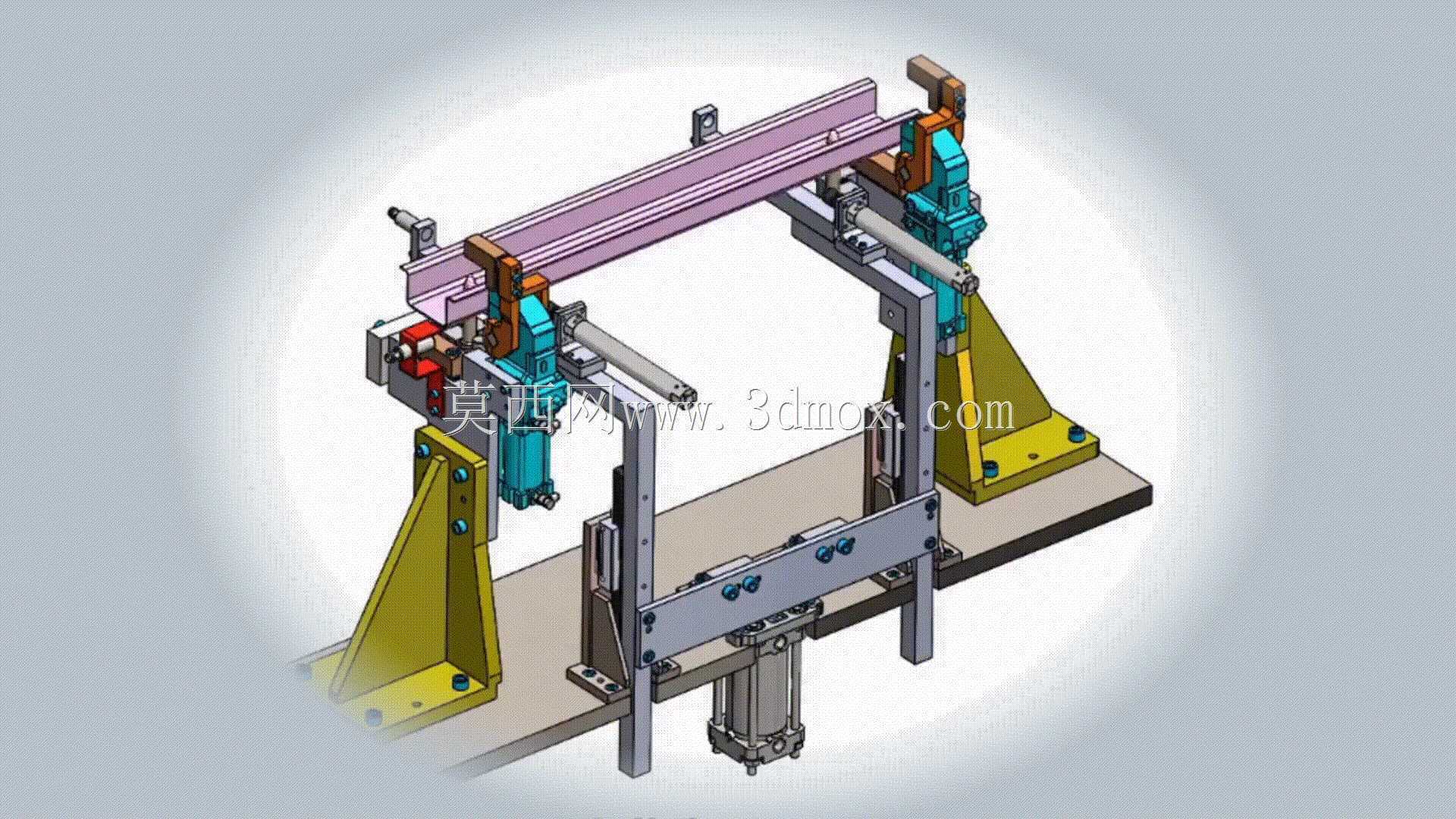

　　这套NAAMS标准的焊接工装，主要应用在汽车白车身焊装生产线的工位上，针对车身结构件的拼焊工序做精准定位与夹紧，适配机器人自动焊接与人工补焊的混合作业场景，在侧围总成、地板总成的分拼工位中十分常见。从结构布局来看，整套工装采用双侧立柱配合顶部横梁的门式框架结构，底部安装底板预留了标准化的T型槽安装位与地脚连接孔，可直接固定在焊装工位的铸铁工作平台上，安装边界的孔位完全遵循NAAMS通用安装规范，不需要额外做安装面的二次加工，能大幅缩短产线搭建时的工装调试周期。

　　工装的核心功能是对待焊的金属构件完成六点定位与可靠夹紧，避免焊接过程中因为热变形、外力触碰导致的工件位置偏移，保证焊缝位置的尺寸精度控制在±0.2mm的公差范围内，满足白车身焊接的精度要求。两侧的立式支座采用加厚钢板焊接后去应力处理，支座上的安装面做了铣削精加工，保证夹紧单元的安装垂直度，避免长期受夹紧反力出现结构形变。夹紧单元采用标准化的气动夹紧缸搭配定制的压臂结构，压臂的接触端根据待焊工件的型面做了仿形设计，接触位置镶嵌了聚氨酯垫块，既可以增大夹紧摩擦力，又能避免压伤工件表面的镀锌层，减少后续打磨返修的工作量。

　　设计思路上完全遵循NAAMS全球汽车焊装工装的通用标准，所有的连接螺栓、定位销、气缸安装接口都采用标准化规格，不同工位的同规格零部件可以通用互换，降低后期产线维护的备件成本。工装的定位销采用快换式结构，当定位销出现磨损超差时，不需要拆卸整个夹紧单元，只需要松开锁紧螺丝就能快速更换定位销，单根销子的更换时间控制在2分钟以内，大幅减少产线停线维护的时间。顶部的横梁上预留了多个传感器安装位，可以加装工件到位检测传感器，实现夹紧动作的联锁控制，只有当工件完全放置到位、定位销完全插入工件定位孔后，夹紧气缸才会执行动作，避免误操作压坏工件或者造成设备损坏。

　　从安装尺寸来看，整套工装的横向跨度适配常规车身分拼件的宽度范围，垂直方向的夹紧行程覆盖了常见车身冲压件的厚度差，底部安装底板的厚度达到20mm，足够承受焊接过程中的机械振动与夹紧反力，不会因为长期受力出现底板翘曲的问题。气路管线全部采用内置式布局，管线沿着立柱与横梁的内部走线槽布置，外侧加装有金属防护盖板，避免焊接过程中的焊渣飞溅烫伤气管，也能防止作业过程中工具剐蹭造成气管破损，提升气路系统的使用寿命。工装的所有外露金属结构件都做了发黑防锈处理，焊接作业区域附近的结构还额外喷涂了耐高温防焊渣涂层，减少焊渣附着在工装表面的清理工作量，日常维护只需要定期用压缩空气吹掉表面积攒的焊渣即可，不需要做复杂的清洁保养。

　　在实际产线应用中，这套工装可以直接对接焊装线的输送系统，当工件通过滚床输送到工位后，工装的顶升定位机构会先将工件抬离输送面，随后定位销插入工件的基准孔完成初定位，两侧的夹紧单元按照预设的动作顺序依次夹紧，整个动作循环可以在8秒内完成，完全匹配自动化焊装线的生产节拍，不会成为产线的节拍瓶颈。针对不同车型的同平台工件，只需要更换对应的仿形压块与定位销，不需要改动工装的主体框架结构，就能实现多车型的混线生产，大幅提升产线的柔性化生产能力，这也是NAAMS标准工装在汽车焊装领域被广泛应用的核心原因。结构设计时还充分考虑了焊接作业的可达性，夹紧单元的布置位置完全避开了机器人焊枪的作业路径，焊枪可以从多个角度接近焊缝位置，不会出现工装结构与焊枪干涉的问题，减少机器人轨迹调试的工作量，也能保证所有焊缝都能在最优的焊接角度下完成作业，提升焊缝的成型质量。
