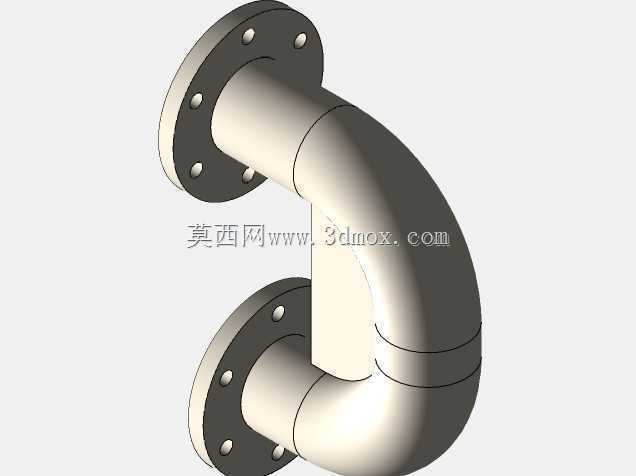

带法兰连接90度弯管管路构件

　　这类带双法兰的90度弯管构件，在工业流体输送场景里的应用覆盖范围极广，从常规的给排水管网、化工介质输送管线，到暖通循环系统、压缩空气配送管路，只要涉及管路走向需要做直角转向的位置，都能见到这类构件的身影。和焊接式弯管接头不同，法兰连接的形式不需要在安装现场做复杂的焊接作业，也不用对焊口做探伤、防腐处理，只要匹配对应压力等级的密封垫片，穿好螺栓对称拧紧就能完成密封连接，后期管线检修、改向或者更换部件的时候，拆卸也十分方便，不会因为局部切割影响整段管线的结构强度。

　　从结构设计的角度看，这个弯管的两个连接端面都采用了标准凸面法兰结构，法兰盘上均匀分布的螺栓孔是按照等节圆直径排布的，安装的时候不需要刻意调整弯管的周向角度，只要对齐两端对接法兰的螺栓孔就能完成装配，容错率比非对称连接结构高很多。弯段部分采用的是等径圆弧过渡结构，没有采用直角折弯的形式，主要是为了降低流体在转向位置的局部阻力，减少介质流经弯头时的压头损失，同时也能避免直角位置长期受介质冲刷出现局部磨损，尤其是输送含固体颗粒的浆体介质时，圆弧过渡的流道能让介质流动状态更平稳，减少紊流带来的管路振动和冲蚀问题。

　　在实际选型和安装边界确认的时候，首先要匹配两端法兰的公称通径和压力等级，确保和对接管线的法兰参数完全一致，避免出现螺栓孔对不上、密封面压不紧的问题。弯管的转弯半径是设计时需要重点考量的参数，转弯半径过小会导致流体阻力急剧上升，转弯半径过大则会占用过多的安装空间，这个构件的转弯半径属于常规长半径弯头的范畴，兼顾了流道顺畅性和空间占用率，适合大多数常规安装空间的管路布局。安装时要注意两端法兰的密封面必须保持平行，不能出现偏斜，螺栓要按照对角顺序分次拧紧，避免局部应力过大导致法兰变形或者密封垫片压偏出现泄漏。

　　从建模逻辑上看，这个构件的建模过程完全遵循实际加工的工艺逻辑，先通过扫描特征做出等径的弯管主体流道结构，再分别在两个端面添加法兰盘特征，之后按照标准螺栓孔分布阵列切除出安装孔位，最后在弯段和法兰的连接位置做圆角过渡处理，消除应力集中的尖角位置。整个模型的壁厚保持均匀一致，符合实际管材加工的工艺要求，不会出现局部壁厚突变导致的应力集中问题，不管是用来做管路系统的装配干涉检查，还是后续做有限元流场分析、结构应力校核，这个模型都能提供准确的几何参考。在做管路整体布局设计的时候，这类标准弯管构件可以直接调用装配，不需要重新绘制，能大幅提升管路设计的效率，同时也能避免自定义建模时出现的法兰参数不标准、安装尺寸不匹配的问题，减少后期现场安装时出现的装配干涉、连接错位等问题。

　　日常运维过程中，这类法兰连接的弯管也比焊接式弯头更易维护，一旦出现内壁冲刷磨损或者密封失效的情况，只需要松开两端螺栓就能拆下更换，不需要切割管线重新焊接，能大幅缩短管线停机检修的时间，降低运维成本。在有振动的管路场景中使用时，还可以在法兰连接位置加装防松垫片，避免长期振动导致螺栓松动出现泄漏，弯管的支撑位置要尽量设置在弯段的重心附近，减少法兰连接位置承受的额外弯矩，保证连接结构的长期可靠性。
