三向可调式NAAMS标准定位销塔组件

　　在汽车焊装线、自动化装配工位的工装搭建场景里，定位精度直接决定了工件拼接的一致性，常规固定式定位销一旦完成安装，X、Y、Z三个方向的位置就被锁死，遇到工件公差波动、工装累计误差超差的情况，只能通过配磨垫片、重新扩孔调整，单次调整往往要耗费数小时，严重影响产线换型与调试效率。这款三向可调定位销塔，正是针对这类工装调试痛点开发的标准化定位组件，完全遵循NAAMS全球工装标准设计，能够直接适配各类标准化工装基板的安装接口，不需要额外做转接件加工。

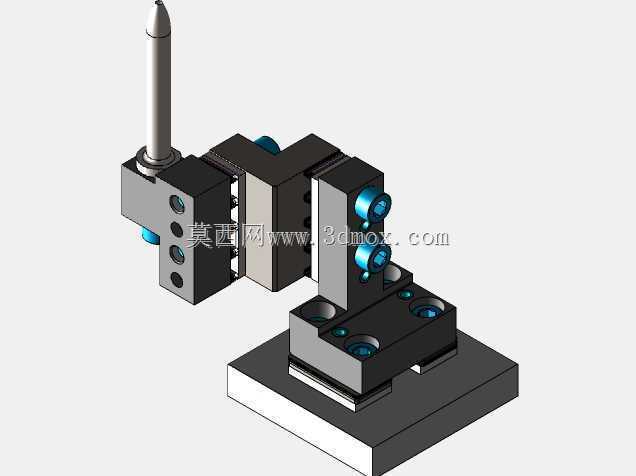

　　从结构功能来看，整个组件分为基座安装层、X向调节滑台、Y向调节滑台、Z向销座固定段四个核心部分。基座部分采用带定位键槽的平底设计，能够直接卡在工装基板的T型槽或者标准网格定位孔上，初始安装时可以快速完成粗定位，不需要反复打表找正基座位置。X向与Y向的调节模块均采用精密燕尾滑台配合细牙调节螺钉结构，单方向的调节行程覆盖±5mm范围，调节分辨率可达0.02mm，锁紧方式采用侧顶紧螺钉配合压板锁紧，调整到位后不会因为工位的频繁振动出现位置偏移，完全满足焊装工位0.1mm以内的定位精度要求。Z向的销座部分采用分体式夹装结构，定位销本身可以根据工件定位孔的直径、长度快速更换，不需要拆卸整个销塔结构，换型时只需要松开销座的锁紧螺钉，拔出旧定位销装入适配规格的新销即可，整个换型过程不超过5分钟。

　　设计过程中充分考虑了工装现场的使用工况，所有滑动配合面都做了淬硬处理，表面硬度达到HRC45-50，能够承受工件上下料过程中的反复碰撞，不会因为长期使用出现配合面磨损导致的间隙过大问题。调节螺钉的端部都做了防锈处理，外露的锁紧件采用发黑工艺，避免车间焊渣、切削液飞溅导致的螺钉锈蚀卡死，日常维护只需要定期在滑动面涂抹少量润滑脂即可，不需要复杂的保养流程。

　　安装边界方面，整个销塔的基座安装尺寸兼容NAAMS标准的50mm网格孔距，基座底部的安装孔间距为100mm，能够直接用M12的T型螺栓固定在标准铝基板或者钢质工装平台上。销塔整体组装完成后的总高度根据定位销长度不同有多个规格可选，常规款从基座底面到定位销顶端的总高度为152mm，X、Y方向滑台的最大外轮廓尺寸为80mm×120mm，在工装上排布时，相邻两个销塔的中心距只要预留不小于100mm的操作空间，就可以顺利完成调节操作，不会出现工具干涉的问题。定位销的伸出长度可以根据工件的板厚调整，夹装结构支持销的上下位置微调，微调范围为10mm，能够适配不同厚度工件的定位孔深度要求，避免定位销过长顶伤工件表面，或者过短导致定位失效。

　　实际应用中，这类可调定位销塔常被用在白车身侧围焊装夹具、底盘副车架装配工位、新能源电池包壳体拼装工装里，尤其是在多车型共线生产的柔性产线上，不需要更换整个工装夹具，只需要调整各个定位销塔的三个方向位置，就可以快速适配不同车型的工件定位孔位置，大幅降低柔性产线的工装投入成本。相比传统的固定式定位销结构，三向可调的设计能够抵消工装加工过程中的累计误差，新工装组装时不需要对每个定位点做精密机加工，只需要在安装时通过调节螺钉将定位销调整到理论坐标位置即可，能够将单套工装的加工与组装周期缩短30%以上。在日常生产中遇到工件批次性公差偏移时，现场维护人员只需要用内六角扳手松开锁紧螺钉，转动调节螺钉将定位销位置修正到合格范围，再重新锁紧就可以恢复生产，不需要等待机加工人员到场配磨零件，大幅减少了产线停线等待的时间。

　　整个组件的所有零件都采用模块化设计，各个滑台模块、销座模块都可以单独更换，长期使用后如果某个滑动面出现磨损，只需要更换对应的模块即可，不需要整体报废整个销塔，进一步降低了工装的长期使用成本。定位销本身采用标准的直柄插装结构，市面上的标准NAAMS定位销都可以直接适配，不需要单独定制非标销件，备件采购非常方便。
