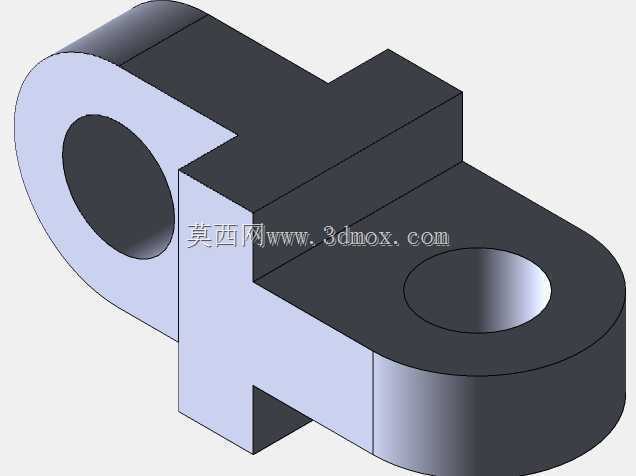

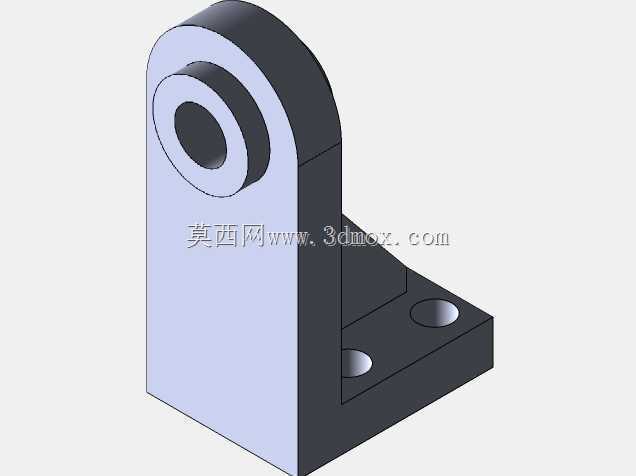

带双孔铰接座的连接支撑构件

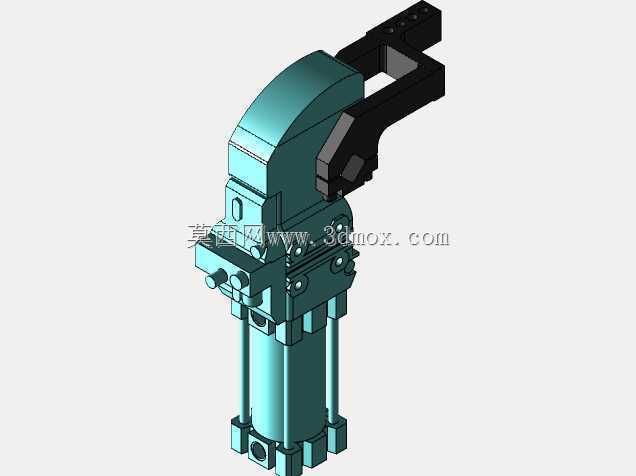

　　这类带双孔结构的铰接支撑构件，在轻工自动化输送线、小型工装夹具的动力传递链路里十分常见，多数时候承担着气缸与执行端的中间连接作用，也可作为小型连杆机构的固定铰接基座使用。从实际应用场景来看，在气动夹紧工装的布局里，这类构件一端的大直径通孔用来穿装铰接销轴，将构件整体固定在工装基板的立板支座上，可绕销轴实现小角度的摆动，另一端的板状结构上开设的沉孔，用来穿装锁紧螺钉与夹紧摆臂的端面连接，把气缸输出的直线推力转化为摆臂的旋转夹紧动作，相比一体式的刚性连接，这种铰接结构能抵消安装过程中产生的位置度误差，避免气缸杆承受额外的径向力，延长气动元件的使用寿命。

　　从结构设计思路来看，构件整体采用方块与半圆柱组合的构型，大孔端的半圆柱外形是为了避免摆动过程中与周边的安装座、管线产生结构干涉，在满足铰接孔壁厚强度要求的前提下，将非配合区域的多余材料去除，既降低了构件自身重量，也减少了摆动过程中的转动惯量，让小直径气缸也能顺畅驱动机构动作。构件中间的连接立板做了等厚度设计，厚度尺寸根据实际承受的最大推拉力计算，保证在气缸满行程输出推力时，立板不会出现侧向的弯曲变形，同时立板与两端结构的连接处做了圆角过渡，避免应力集中导致的构件断裂，在频繁往复摆动的工况下能有效提升结构疲劳强度。

　　从安装边界与尺寸配合来看，大直径铰接孔的公差带选用H7精度，与配套的g6公差销轴形成间隙配合，保证摆动过程无卡滞，孔的端面加工有贴合止口，安装时与支座的贴合面紧密接触，避免销轴承受额外的剪切力。另一端的沉孔深度根据所用内六角螺钉的头部尺寸设计，保证螺钉安装后头部不高出构件表面，不会在摆动过程中刮蹭周边的管线或其他构件。构件的整体长度尺寸根据工装的实际摆动行程确定，两个孔的中心距误差控制在±0.02mm范围内，避免因中心距偏差导致机构出现死点或者动作卡滞。构件的下端开设的缺口结构，是为了避让安装基板上的定位凸台，不需要额外在基板上加工沉台来避让构件，降低了基板的加工成本，也让构件的安装定位更加便捷，安装时直接将缺口卡在基板凸台上即可完成预定位，不需要额外扶持就能穿装铰接销轴，提升装配效率。

　　在实际选型使用过程中，这类构件的材质通常选用45号钢加工，表面做发黑处理提升防锈能力，在有耐腐蚀要求的工况下也可选用304不锈钢材质加工，铰接孔内可根据使用频率加装铜套或者自润滑轴承，减少铰接位置的磨损，延长构件的维护周期。需要注意的是，这类构件不能承受超出设计范围的径向载荷，安装时要保证铰接销轴的轴线与气缸摆动平面垂直，否则会导致构件承受额外的扭转力矩，长时间运行会出现孔位磨损、立板变形等问题。在三维建模过程中，这类构件的建模逻辑遵循从草图到特征的递进顺序，先绘制整体的截面轮廓，拉伸得到主体结构后，再分别切除两个安装孔，最后添加圆角、缺口等细节特征，建模过程中要注意各特征的尺寸关联，保证修改中心距等关键参数时，相关的配合特征能同步更新，提升后续改型设计的效率。
