米字段式阿尔法数码显示器件三维设计

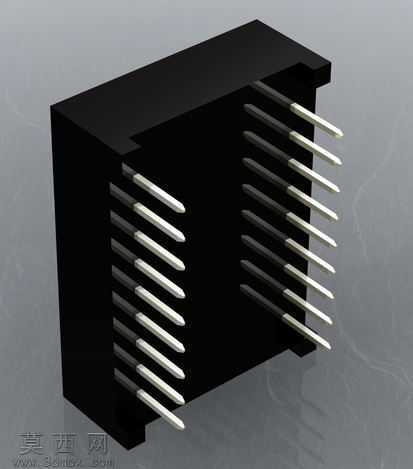

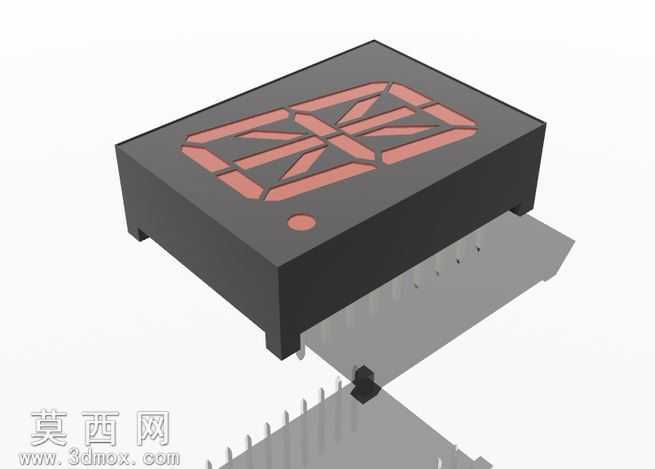

本模型为米字段式阿尔法数码显示器件，建模过程围绕实物器件的真实结构展开，首先通过草图绘制确定器件的整体外轮廓尺寸，以黑色塑壳主体为基础结构，采用拉伸凸台命令构建出长方体塑壳基体，对塑壳边缘做微小倒角处理还原真实注塑件的工艺特征，同时在塑壳侧边定位引脚的排布位置，通过线性阵列命令完成多组直插式引脚的建模，引脚采用金属材质参数设置，还原金属引脚的规整形态与排布间距。显示区域的米字段结构是建模的核心部分，首先拆分米字段的各发光段轮廓，将每一段发光区域单独做草图分割，确保各段之间的分隔间隙均匀一致，还原米字数码管可组合显示字母、数字的段式布局特征，在显示区域右下角还设置了小型圆点指示灯结构，对应实物的小数点显示位。材质渲染阶段，塑壳主体采用哑光黑色塑料材质，调整材质的粗糙度参数模拟普通数码管塑壳的磨砂质感，发光段部分采用半透明浅灰色材质，模拟未通电状态下数码管段面的视觉效果，金属引脚赋予亮面金属材质，添加轻微的反射效果还原金属引脚的光泽感。建模过程中严格对齐实物的装配尺寸，塑壳的定位凸台、引脚的伸出长度、段面的凹陷深度都参照通用直插数码管的行业标准尺寸设置，确保模型可用于电子装配的布局参考、产品展示动画制作等场景。整体建模逻辑从整体外形到内部细节逐层推进，先完成主体结构的搭建再细化局部特征，各特征之间参数关联，可通过修改基础草图尺寸快速调整器件的整体规格，适配不同尺寸的同类型显示器件建模需求，渲染阶段采用柔和的环境光，突出塑壳与发光段的材质对比，清晰展现器件的外观结构与段式布局特征。
