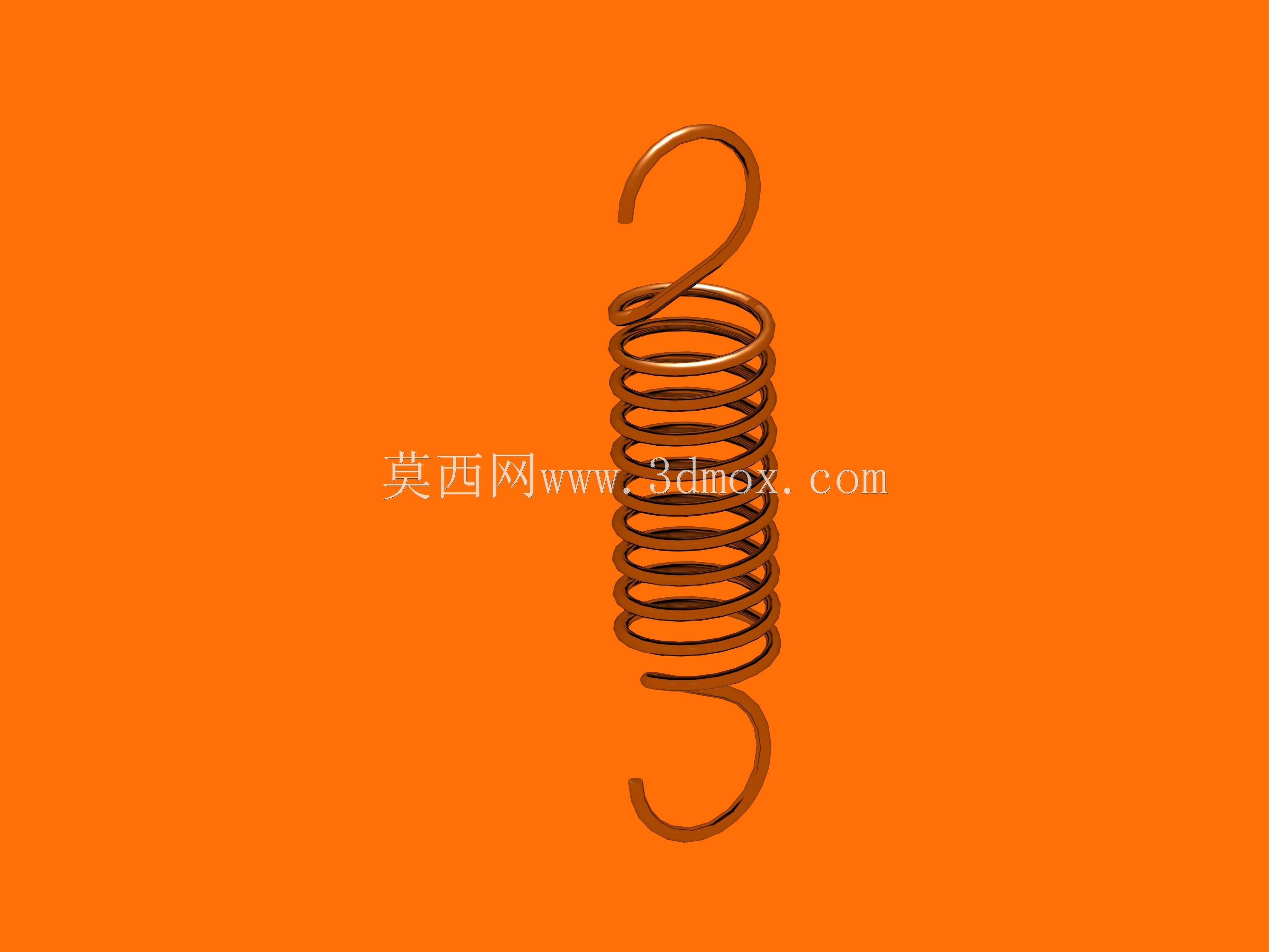

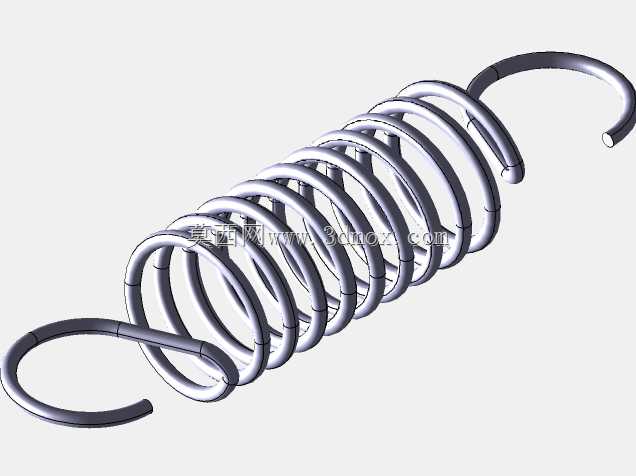

带挂钩拉伸弹簧三维结构设计

　　日常做设备结构设计时，拉伸弹簧是最常接触的弹性储能元件之一，这次建模的带挂钩圆柱螺旋拉伸弹簧，核心是适配需要提供复位拉力、张紧力的各类装配场景，小到家电门盖的复位结构、小型工装夹具的张紧机构，大到输送线的张紧装置、农机的复位联动结构，都能见到这类零件的身影。不同于压缩弹簧两端多为磨平端面的设计，这类带挂钩的拉伸弹簧，两端的挂钩是直接参与安装受力的核心结构，建模时首先要明确的是安装边界：弹簧本体的外径需要匹配安装位的避让空间，避免工作伸缩过程中与周边结构发生剐蹭，两端挂钩的开口尺寸、弯曲半径，要完全适配安装销轴的直径，既要保证安装时能顺利卡入销轴，又要避免工作过程中挂钩从安装位滑脱。从功能特性来看，

　　这类拉伸弹簧在自由状态下各圈是并紧的，承受轴向拉力时各圈才会逐渐拉开，产生与拉伸量成正比的复位弹力，设计时首先要根据工作行程确定弹簧的有效圈数，有效圈数直接决定了弹簧的刚度——相同线径和中径的前提下，有效圈数越多，弹簧刚度越低，相同拉伸量下提供的拉力越小，反之则刚度越高，能承受的拉力更大。建模过程中，螺旋线的参数设置是核心，首先确定弹簧线径，线径的选择要结合工作载荷计算，避免工作应力超过材料的许用切应力导致弹簧发生永久变形；之后确定弹簧中径，中径与线径的旋绕比要控制在合理区间，旋绕比过小会导致卷制时应力集中过大，旋绕比过大则弹簧容易出现失稳、工作时发生歪斜。两端的挂钩建模不能直接做简单的圆弧弯曲，

　　要注意挂钩与弹簧本体衔接处的过渡圆角，这个位置是应力集中的高发区，实际生产中如果过渡处存在尖角，反复拉伸加载时很容易在衔接位置发生断裂，因此建模时要在挂钩与弹簧端部的衔接位置做平滑的曲率过渡，模拟实际卷制工艺的圆滑过渡形态。安装尺寸方面，除了弹簧本体的外径、自由长度，两端挂钩的中心距是关键安装参数，这个尺寸直接决定了弹簧安装后的初始预拉力——很多场景下拉伸弹簧安装时就需要带有一定预拉力，避免设备空载时弹簧松脱晃动，因此建模时要严格控制两挂钩的中心距公差，预留出合理的预拉变形量。实际选型应用时，还要考虑弹簧的工作环境，如果是在潮湿、有腐蚀介质的场景使用，材料需要选用不锈钢材质，如果是普通室内常温工况，碳素弹簧钢丝即可满足需求，

　　建模时虽然不需要体现材质属性，但结构设计上要给后续的表面处理预留空间，比如镀锌、喷塑的层厚不会影响整体安装尺寸。不同于定制化的异形弹簧，这类标准结构的带钩拉伸弹簧，建模时要保证各圈节距在自由状态下完全并紧，没有多余间隙，两端挂钩的弯曲方向要保持在同一轴线上，避免安装后出现偏心受拉的情况，偏心受拉不仅会导致弹簧实际刚度偏离设计值，还会让挂钩处承受额外的弯曲应力，大幅缩短弹簧的使用寿命。在做装配验证时，要模拟弹簧的最大拉伸行程，确认弹簧拉伸到极限长度时，各圈之间不会出现超过材料许用应力的载荷，同时挂钩的强度也要校核，挂钩的弯曲位置截面因为经过冷弯加工，本身存在一定残余应力，设计时要保证挂钩处的最大应力低于弹簧本体的工作应力，避免挂钩先于弹簧本体发生断裂。很多新手建模时容易忽略挂钩的开口方向，实际装配中如果两个挂钩的开口方向存在角度偏差，安装时弹簧会发生扭转，产生额外的扭转应力，因此建模时要严格约束两端挂钩的角度位置，保证开口方向一致或者符合安装位的角度要求。另外，弹簧的端部并紧圈也要做合理设置，拉伸弹簧的端部并紧圈是不参与变形的，主要作用是连接挂钩、保证弹簧端部的强度，建模时并紧圈的圈数一般设置在1圈左右，过多的并紧圈会浪费材料，还会减少弹簧的有效工作圈数，导致实际刚度大于设计值。
