起重提升小车行走承载总成结构设计

　　在轻型起重输送、车间工位物料转运、轻型桁吊配套作业场景里，这类提升小车总成是承担沿轨道行走、挂载提升机构完成物料垂直+水平位移的核心执行部件，区别于大吨位桥式起重机的重型小车结构，该总成主打紧凑化、轻量化的适配场景，多用于1t及以下额定载荷的轻型起重作业工况，常见于小型加工车间工位间工件转运、仓储轻型物料上下架、轻型自动化生产线的物料定点吊运环节。

　　从实际功能落地来看，该总成的核心作用是作为起重提升机构的行走承载载体，通过两侧对称布置的滚轮组卡装在工字型或者专用轻型起重轨道的翼缘上，沿轨道纵向完成平稳行走，下部预留的安装接口用来挂载电动葫芦、手动提升绞盘或者其他小型提升执行件，在作业时既要承受挂载物料的垂直载荷，还要承受行走过程中启动、制动带来的纵向冲击载荷，同时要抵消轨道安装公差带来的侧向偏移力，避免行走过程中出现卡滞、脱轨的问题。

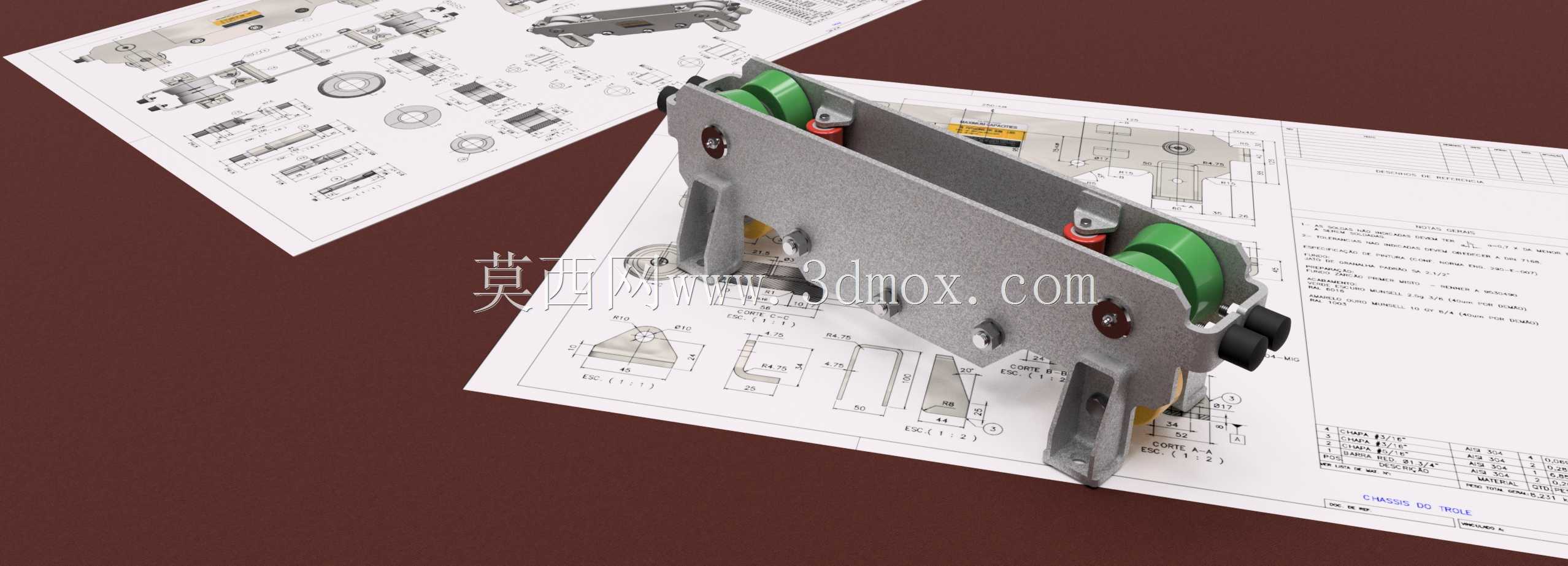

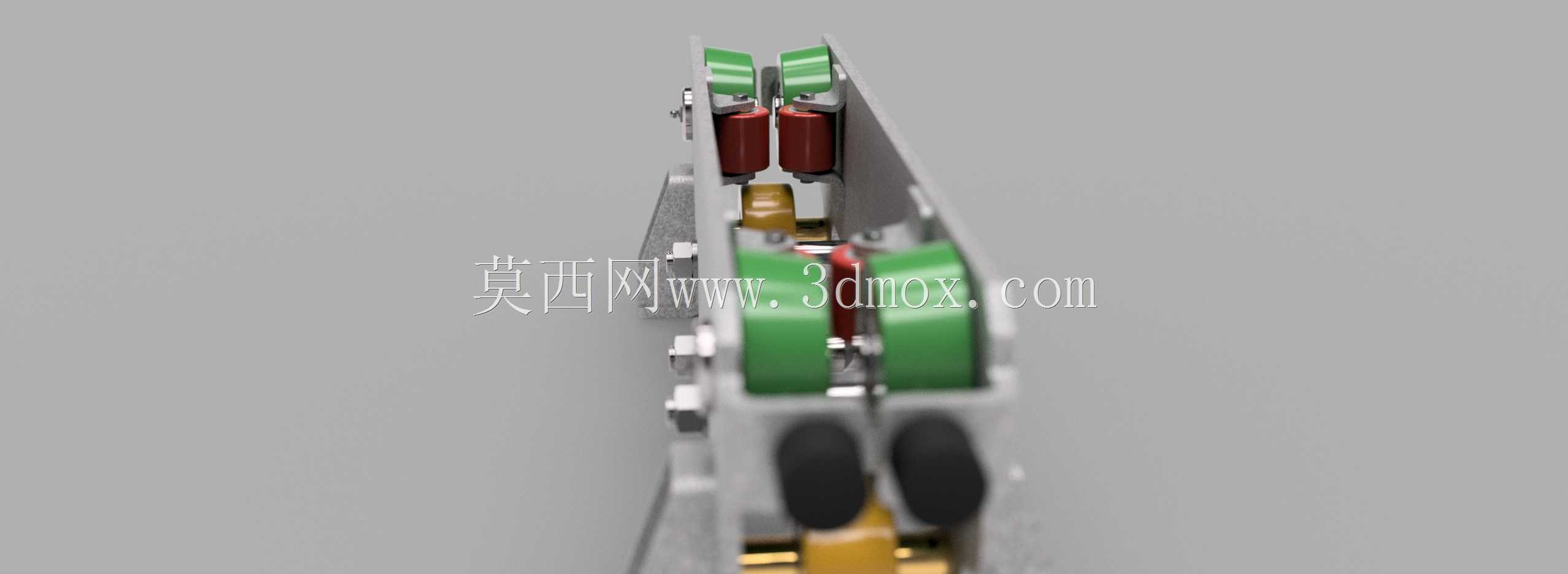

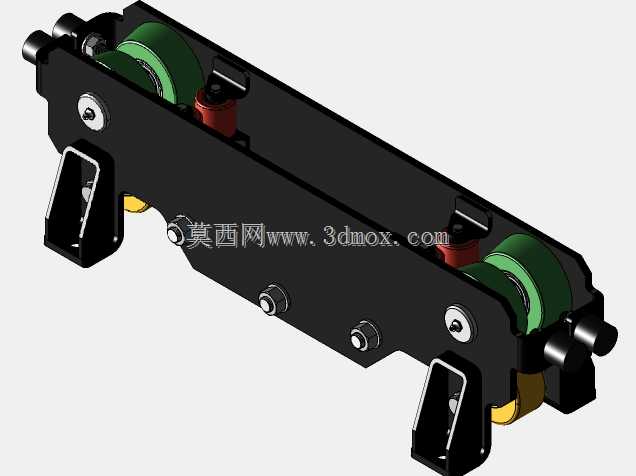

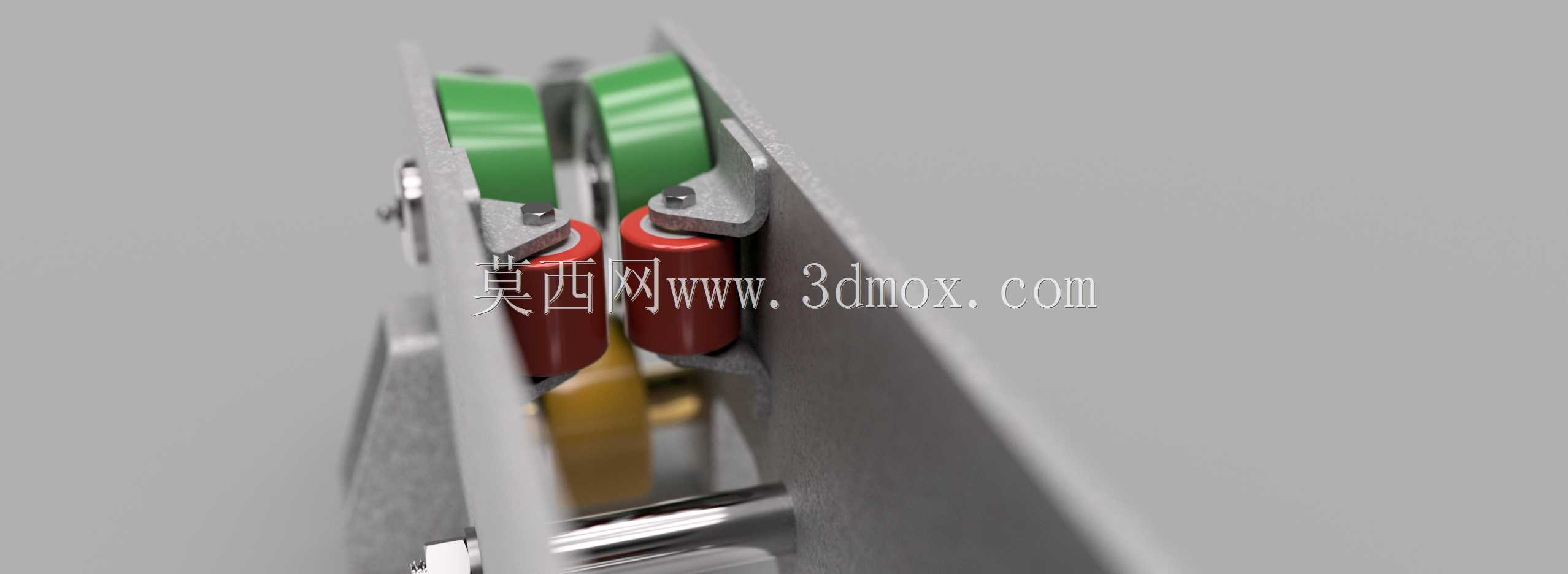

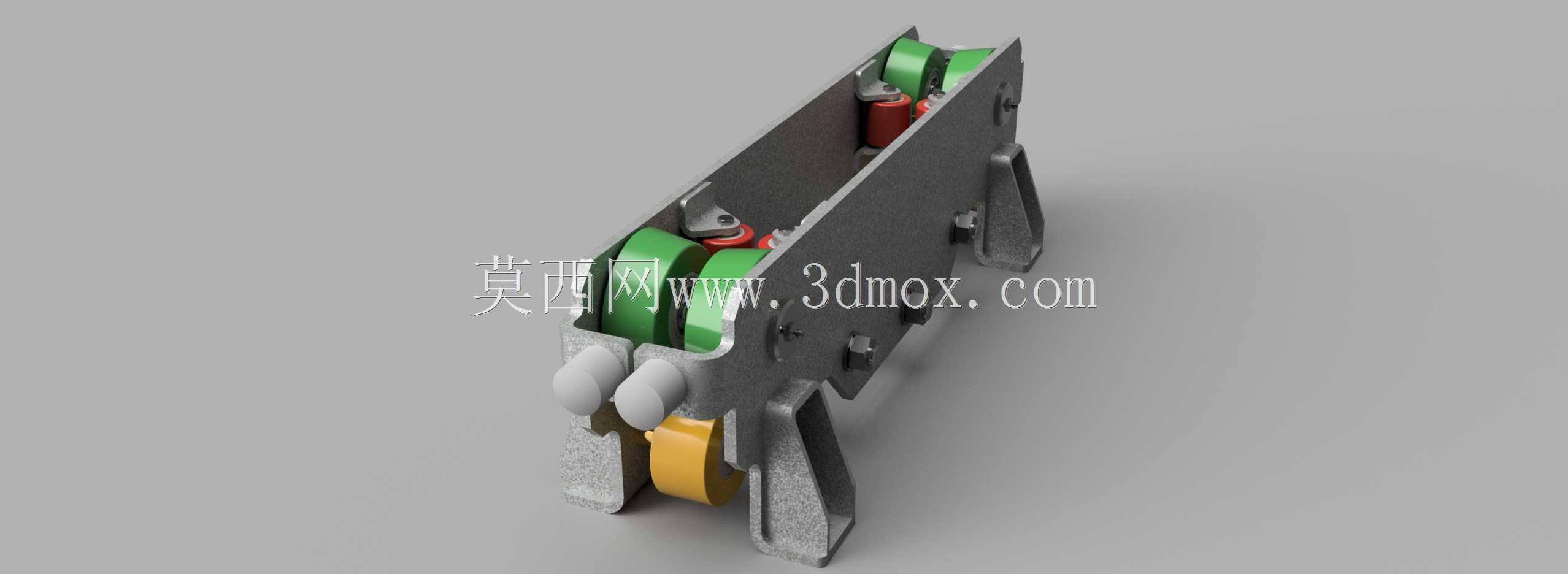

　　结构设计层面，总成采用一体式冲压折弯成型的主承载支架作为基体，相比拼接式焊接支架，冲压支架的成型一致性更好，整体刚性分布更均匀，没有焊接应力变形的隐患，适合批量标准化生产。支架两侧对称布置的带缓冲结构滚轮组件，滚轮采用高耐磨尼龙包覆金属轮芯的结构，相比纯金属滚轮，尼龙材质可以大幅降低行走过程中的轮轨摩擦噪音，同时能吸收一部分行走振动，减少对轨道表面的磨损；滚轮的安装轴上集成了间隙调整结构，可以根据不同批次轨道的翼缘厚度公差调整滚轮与轨道的贴合间隙，保证行走时滚轮与轨道面始终保持合理的接触压力，既不会因为间隙过大出现行走晃动，也不会因为间隙过小导致行走阻力陡增。滚轮旁侧设置的侧向限位挡块，采用耐磨工程塑料材质，在小车经过轨道接缝或者出现侧向偏移时，挡块会先与轨道侧面接触导向，避免金属支架直接剐蹭轨道表面，同时起到防脱轨的安全防护作用。

　　从安装边界与尺寸适配角度来说，该总成的整体宽度控制在适配常规10-16号轻型工字钢轨道的范围内，支架上部的滚轮组中心距严格匹配对应轨道的翼缘宽度公差带，下部的提升机构安装孔位采用标准化的孔距设计，可以直接适配市面主流的轻型环链电动葫芦、手拉葫芦的安装接口，不需要额外做转接件加工；总成的整体高度经过压缩设计，在保证滚轮安装空间、支架承载强度的前提下，尽可能缩小整体竖向尺寸，以此降低起重作业时的整体重心高度，提升行走稳定性，同时也能扩大有效起升高度范围，适配层高有限的车间作业场景。

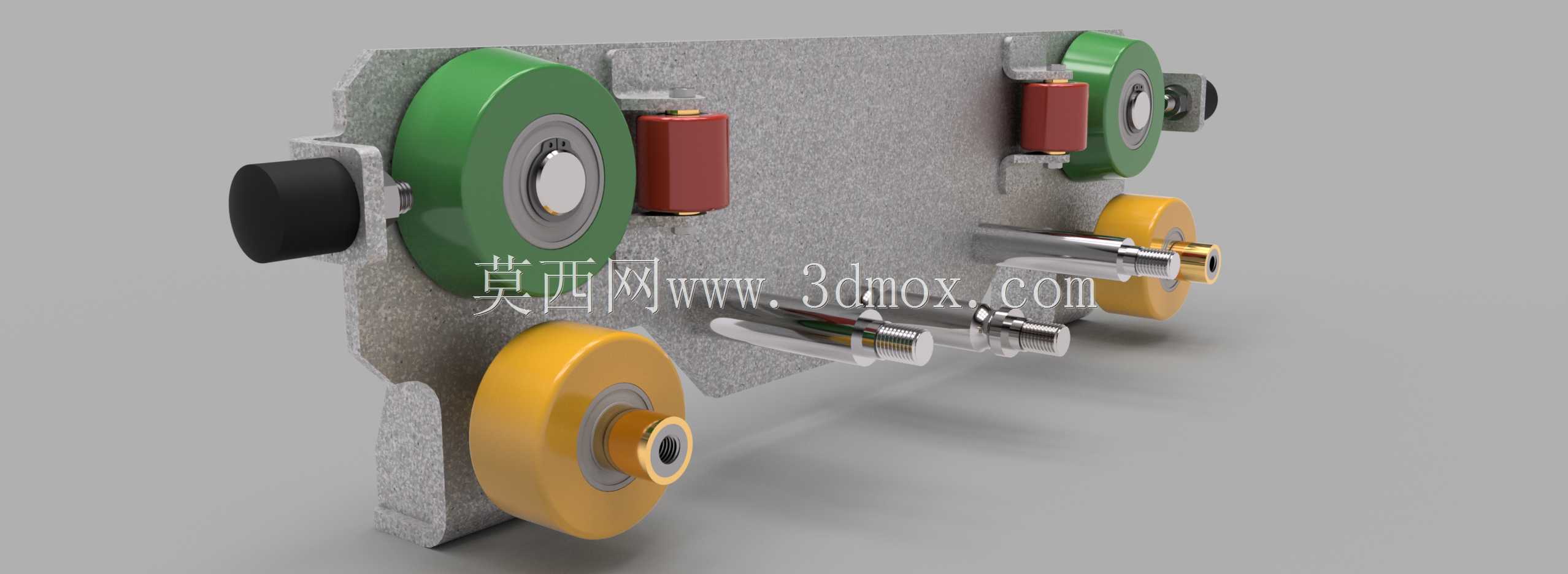

　　设计过程中优先考虑了维护便捷性，所有滚轮的安装轴都采用可拆卸的卡簧定位结构，日常维护时不需要拆解整个支架，只需要拆下轴端卡簧就可以快速更换磨损的滚轮或者缓冲衬套；支架上预留的多个减重孔，在不影响整体承载强度的前提下，尽可能降低了总成自身重量，减少了行走驱动的负载，也方便人工安装搬运。在受力分布设计上，主支架的折弯筋条沿着载荷传递路径布置，挂载点的垂直载荷可以通过支架的折弯筋条均匀传递到两侧的四个滚轮上，避免局部应力集中导致支架变形，经过受力校核，在额定载荷下支架的最大变形量控制在0.2mm以内，完全满足轻型起重作业的刚性要求。

　　实际作业过程中，该小车既可以配套手动牵引完成定点吊运，也可以加装小型驱动电机、链轮传动组件改造成电动行走模式，适配不同自动化程度的作业需求；滚轮内部采用密封式深沟球轴承，自带润滑脂密封结构，日常使用不需要频繁加注润滑脂，能适应多粉尘的车间作业环境，避免粉尘进入轴承内部导致卡滞。总成端部设置的缓冲块安装位，可以根据需求加装橡胶缓冲头，在多台小车同轨道作业或者小车运行到轨道端部时，起到碰撞缓冲的作用，减少刚性冲击对结构的损伤。
