高精度深沟滚珠轴承三维结构设计

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴的辅助支撑端，再到中小型动力设备的旋转输出端，都能见到这类轴承的应用身影。它的核心作用是为旋转轴系提供稳定的径向支撑，同时可承受一定数值的轴向载荷，将轴运转过程中的摩擦系数控制在极低区间，减少动力传递过程中的无用损耗，同时约束轴系的径向与轴向窜动范围，保证轴上安装的齿轮、带轮、叶轮等传动部件始终处于设计要求的啮合或配合位置，避免因轴系偏移引发的传动异响、部件磨损加剧甚至设备卡滞故障。

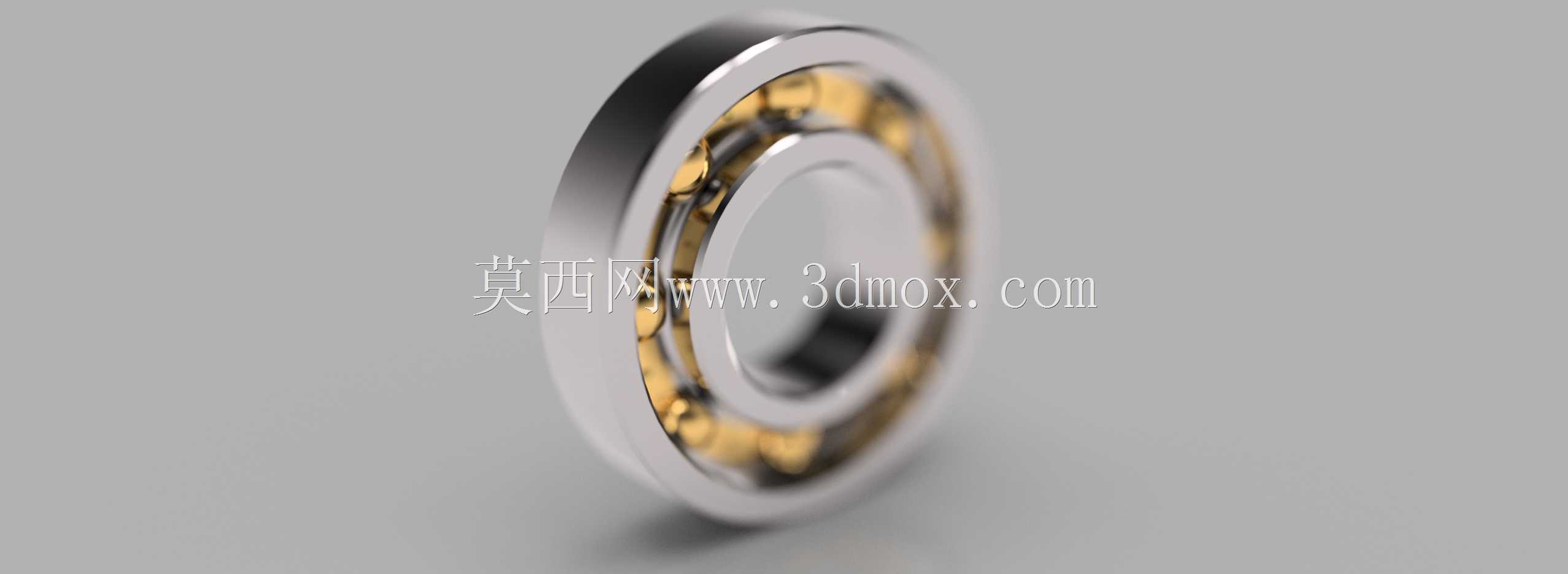

　　从结构设计逻辑来看，这款滚珠轴承的整体结构遵循成熟的滚动轴承设计规范，核心组成包含外圈、内圈、滚动钢球、保持架四个部分。轴承内圈的内孔为基准安装面，通常采用过盈配合的方式与旋转轴进行装配，随轴同步做回转运动；外圈的外圆柱面为固定安装面，多装配在轴承座、设备壳体的安装孔内，起到固定支撑的作用。内外圈相对的端面上都加工有截面为圆弧状的滚道，滚道的曲率半径略大于钢球的半径，既可以保证钢球在滚道内顺畅滚动，又能让钢球与滚道的接触面积控制在合理范围，避免接触应力过大导致的滚道点蚀、钢球碎裂等早期失效问题。滚动体采用等直径的高精度钢球，沿滚道周向均匀排布，是承担径向与轴向载荷的核心受力部件，钢球的数量、直径参数直接决定了轴承的额定动载荷与静载荷上限，设计过程中需要结合应用场景的受力大小、转速区间做匹配计算，避免选型不当导致的轴承寿命不足。保持架采用浪形冲压结构，将相邻的钢球均匀分隔开，避免钢球在运转过程中直接接触产生额外摩擦与磨损，同时引导钢球在滚道内的正确运动轨迹，在轴承无载荷区也能避免钢球出现脱落、错位的问题，部分高速工况下使用的同类型轴承还会在保持架上设计储油槽，留存少量润滑脂，延长轴承的补脂维护周期。

　　从安装边界与尺寸配合角度来说，这类滚珠轴承的外形尺寸遵循通用的标准化尺寸系列，内孔直径、外圈外径、轴承宽度都对应标准的尺寸公差带，设计选型时不需要额外定制非标准安装位，可直接匹配市面上通用的轴承座、轴用挡圈、孔用挡圈等标准安装配件。安装过程中需要注意，内圈与轴的配合公差、外圈与安装孔的配合公差需要根据载荷特性调整：当内圈承受旋转载荷、外圈固定时，内圈与轴采用较紧的过渡或过盈配合，外圈与安装孔采用间隙或过渡配合，避免内圈与轴出现相对打滑跑圈的问题；当外圈承受旋转载荷、内圈固定时则需要反向调整配合松紧度。轴承的轴向固定通常采用轴肩与孔肩做轴向定位，配合挡圈或者端盖压紧，预留的轴向窜动间隙需要根据工作温度区间调整，避免工作时温升导致轴系热伸长，将轴承轴向顶死引发运转卡滞。

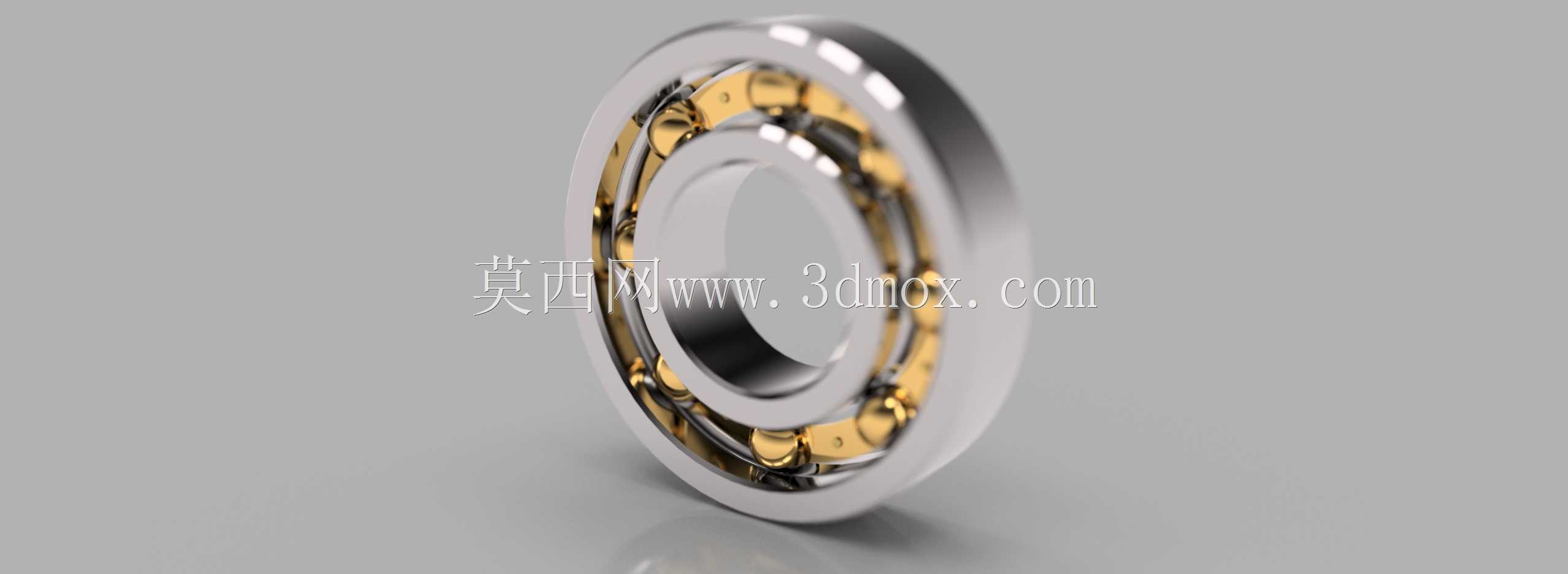

　　在实际三维建模过程中，这类轴承的建模需要重点关注滚道的曲率参数、钢球与滚道的接触间隙、保持架的兜孔间隙，不能仅做简单的圆环与球体堆砌。滚道的截面圆弧中心需要相对于轴承宽度中心做微小的偏移，模拟实际轴承的接触角设计，保证载荷传递路径符合实际受力状态；钢球与滚道之间需要保留微米级的装配间隙，还原真实轴承的运转游隙，避免做干涉检查时出现误判；保持架的兜孔直径要略大于钢球直径，保证钢球在兜孔内有微小的活动空间，符合实际产品的装配关系。建模完成后可直接用于设备的整体装配干涉检查、轴系刚度仿真分析、运转动画演示等场景，帮助结构设计人员在方案阶段就验证轴承选型是否匹配安装空间，是否与周边的密封件、端盖、传动件存在位置干涉，减少后续实物试装阶段的改模成本。

　　不同应用场景下对这类轴承的细节设计也有差异化要求，比如在粉尘较多的工况下使用时，需要在轴承两侧加装防尘盖，避免外界粉尘进入滚道加剧磨损；在潮湿或者有腐蚀介质的工况下，需要选用带橡胶密封圈的结构，同时对轴承金属部件做防锈镀层处理；在高速运转场景下，需要选用更高精度等级的轴承，对钢球的圆度、滚道的表面粗糙度提出更高要求，同时适配油气润滑或者脂润滑的不同结构设计。这些细节差异在三维建模时都需要根据实际应用场景做对应调整，不能直接套用通用模型忽略工况适配性，否则会导致后续生产加工出的零件无法满足实际使用需求。
