带安装支座的皮带轮张紧调节机构

　　在带传动系统的现场运维与整机设计环节，张紧机构的选型与结构合理性直接决定了传动效率、皮带使用寿命以及整套传动链路的运行稳定性，这款带一体式安装支座的皮带轮张紧调节结构，正是针对中小功率开式带传动场景的张紧需求完成的结构设计，适配常规V带、平带以及同步带的张紧补偿需求，可覆盖纺织机械、小型输送设备、农用机具、轻工包装设备等多种采用带传动布局的设备配套使用。从实际功能逻辑来看，该结构通过摆臂式的张紧布局实现张紧力的可调与动态补偿，张紧轮本体采用带轮毂加强的轮体结构，轮缘表面做了适配对应带型的型面处理，工作时轮体压合在皮带的松边外侧，通过调整摆臂的偏转角度改变张紧轮对皮带的下压量，以此补偿皮带在长期运行中产生的蠕变伸长、

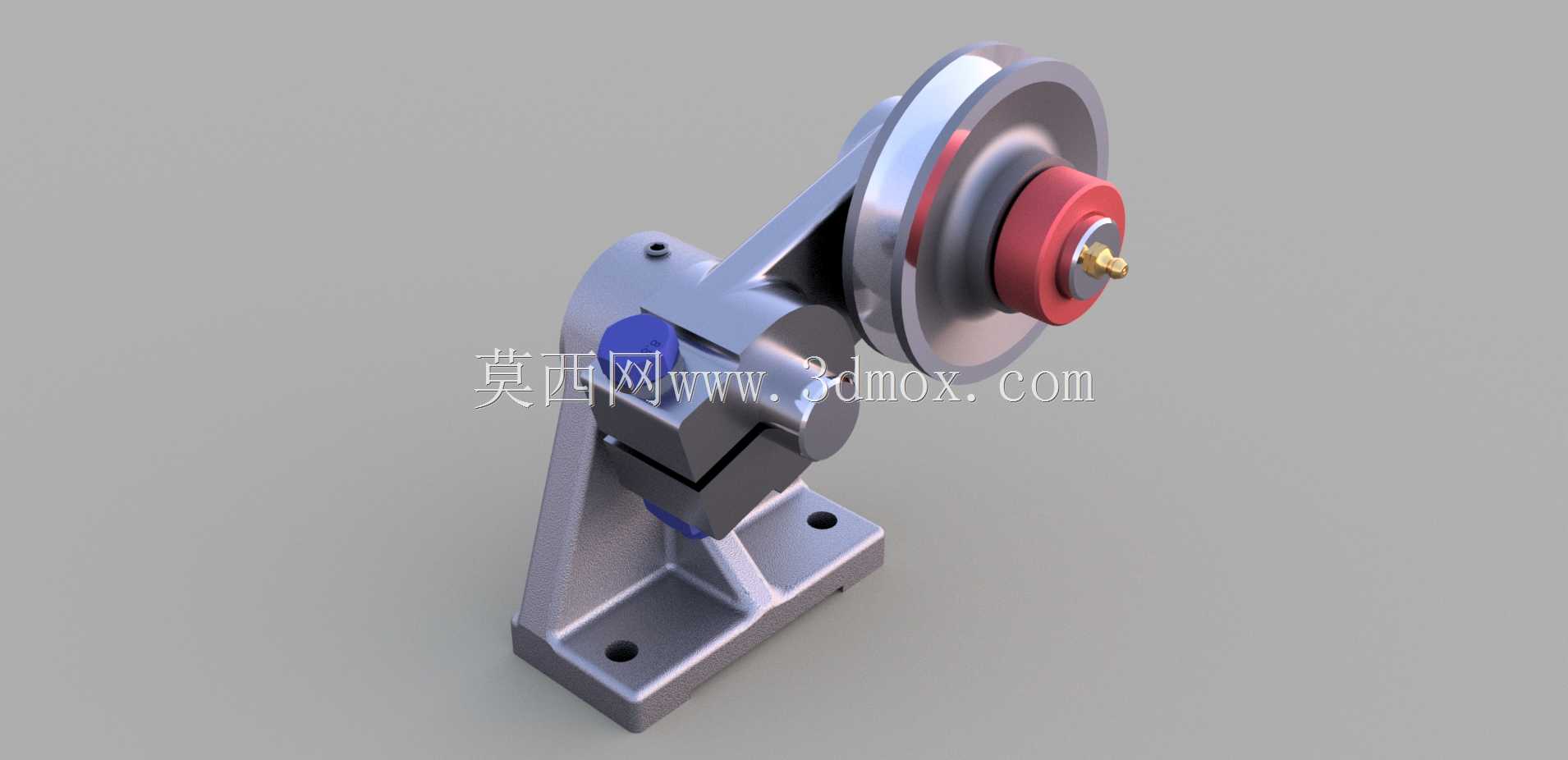

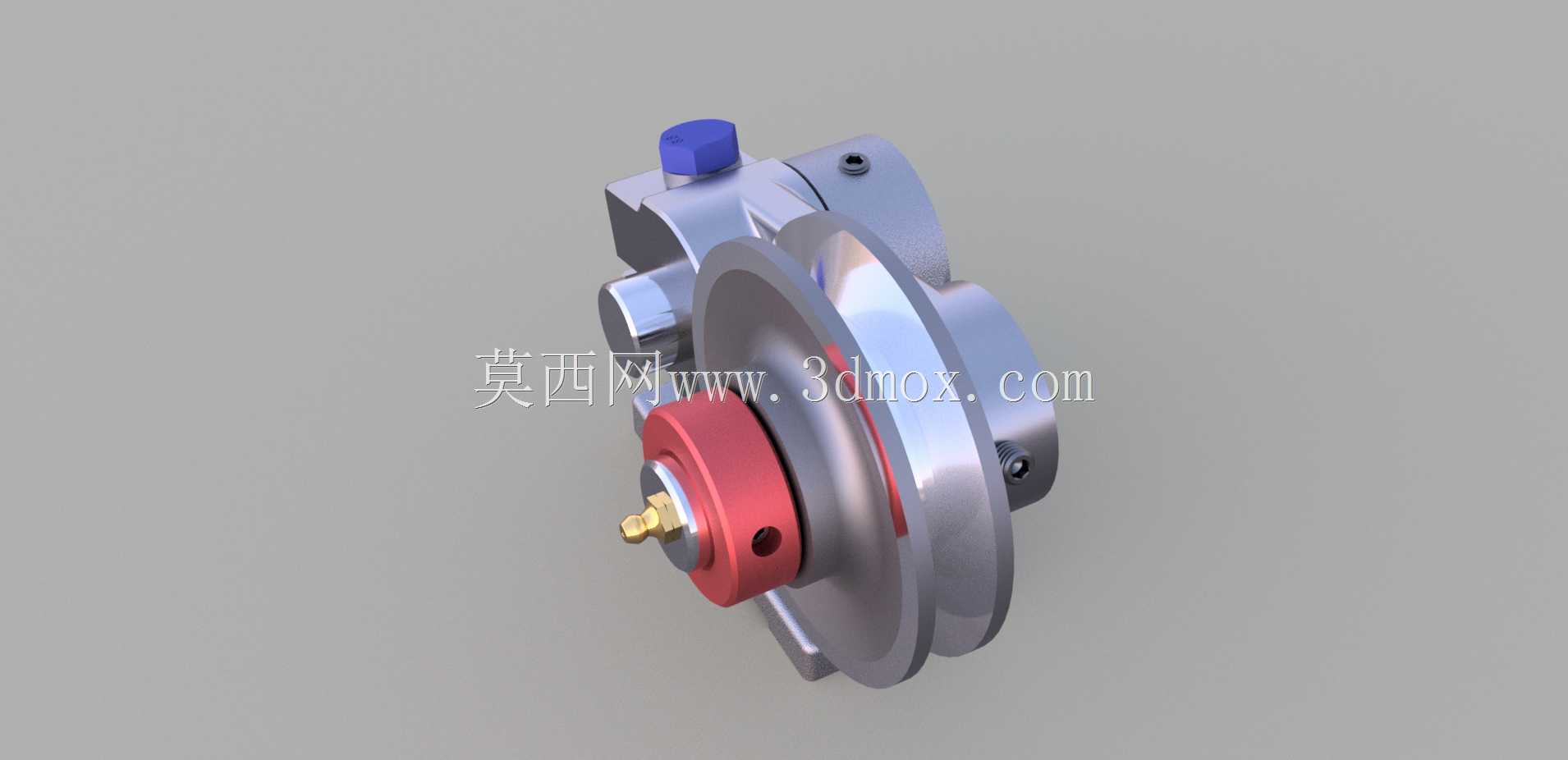

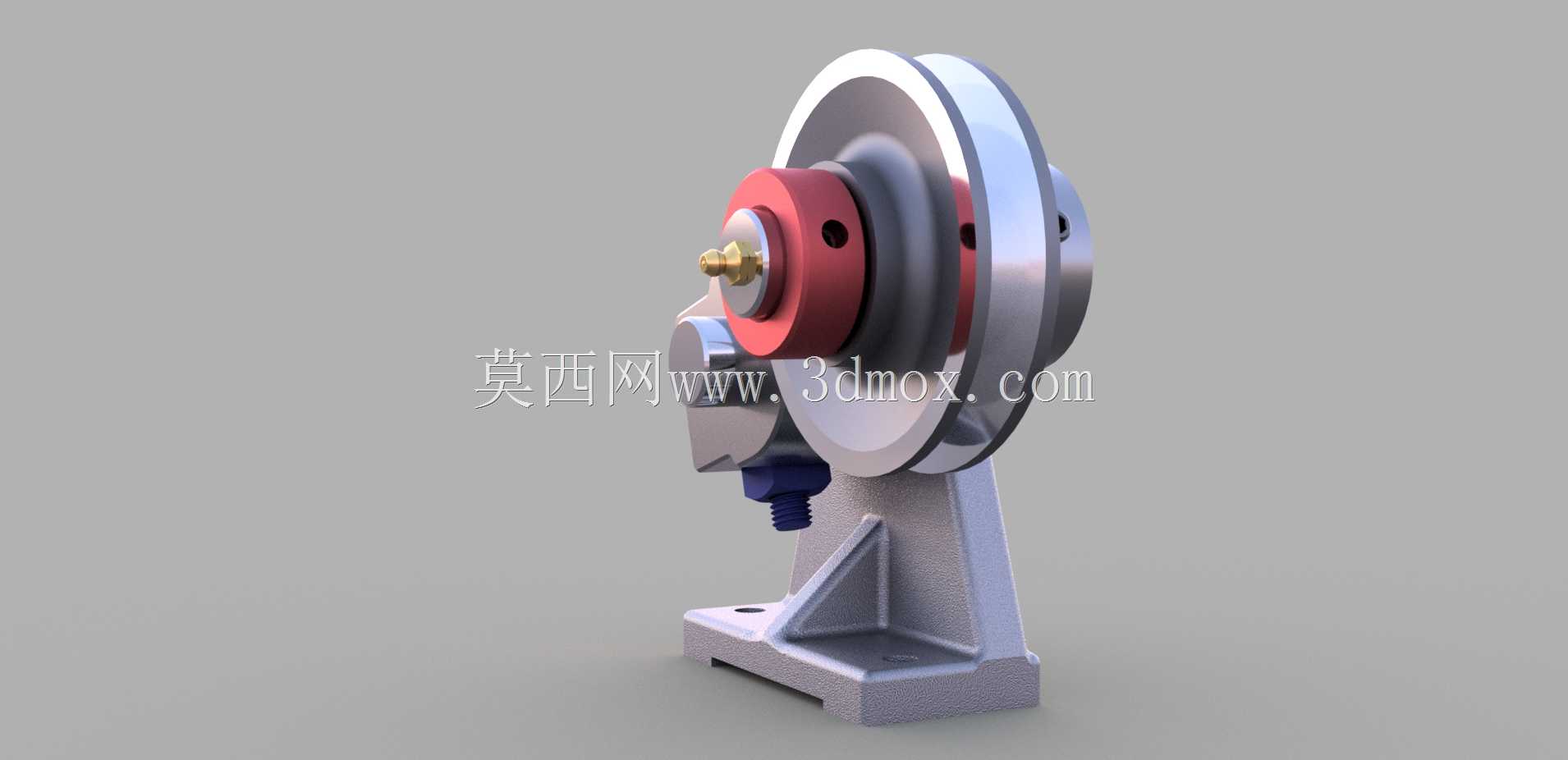

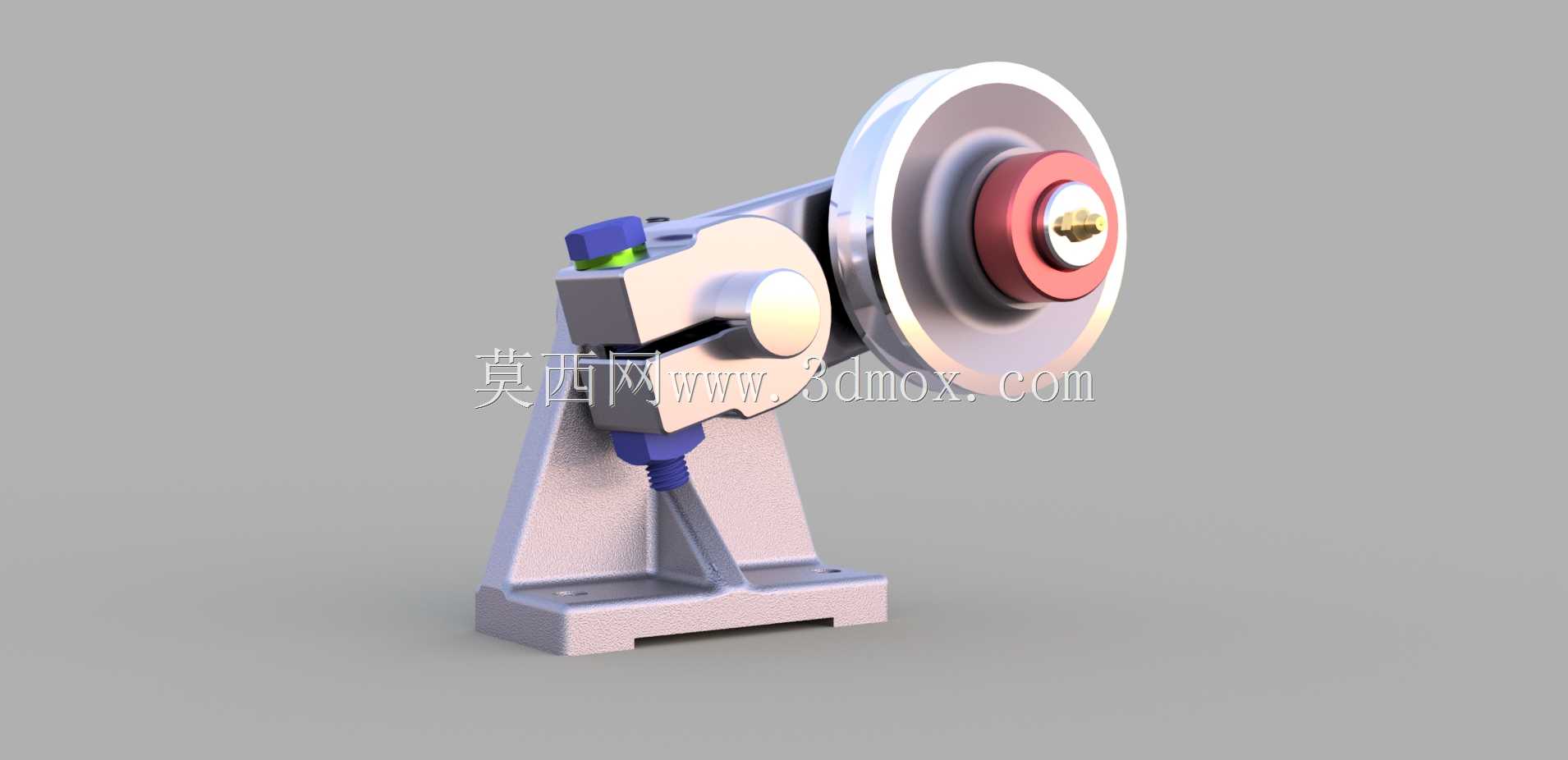

　　安装时的中心距偏差，同时还能有效增大小带轮的包角，降低皮带传动过程中的打滑概率，减少传动过程中的功率损耗。结构设计上，整套机构采用L型一体式安装支座作为承载基础，支座底部设置了两个对称的安装通孔，可通过螺栓直接固定在设备的安装基面或者预设的机架安装位上，支座立板与摆臂之间通过铰接销轴实现转动连接，铰接位置做了轴套配合结构，减少长期摆动产生的磨损量，提升铰接副的使用寿命；摆臂的张紧力调节端采用了带锁紧功能的螺栓调节结构，通过旋转调节螺栓即可推动摆臂绕铰接点转动，调整到合适张紧力后通过锁紧螺母锁死位置，避免设备运行过程中螺栓松动导致张紧力失效，这种调节方式不需要额外撬动皮带或者调整电机安装位置，现场调试与后期维护的操作门槛极低，

　　不需要复杂的专用工具即可完成张紧力的校准。从安装边界与尺寸适配角度来看，张紧轮的轮径尺寸匹配常规中小功率传动的皮带线速度要求，轮体的轴向宽度覆盖常用窄V带、普通平带的宽度范围，安装支座的底面到铰接中心的高度、摆臂的有效摆动行程都做了冗余设计，既可以适配新皮带安装时的最小张紧位置，也能覆盖皮带磨损到更换阈值前的最大伸长量补偿需求，不需要在皮带全生命周期内额外更换张紧部件；轮体内部集成了转动轴承，转动过程中阻尼小、发热量低，可适配长期连续运转的工况，轴承位置设置了防尘密封结构，可适配多粉尘的车间作业环境，减少杂质进入轴承滚道导致的卡滞、异响问题。在实际选型配套时，设计人员只需要确认对应传动系统的皮带型号、松边的布置空间、

　　安装基面的螺栓孔位参数，即可直接套用该结构完成张紧机构的布局，不需要从零开始设计摆臂、支座、调节结构的细节，能大幅缩短传动系统的设计周期；结构上所有的受力部位都做了加强筋处理，支座立板与底板的交接位置设置了三角形加强筋，摆臂的铰接位置与轮体安装位置做了壁厚加厚处理，可承受皮带张紧过程中产生的交变载荷，避免长期运行出现结构变形、断裂的问题；调节螺栓的规格选用常规的国标粗牙螺纹，备件通用性强，后期维护时不需要采购特殊规格的紧固件即可完成易损件更换。不同于常见的固定式张紧轮结构，这款摆臂式张紧机构还具备一定的动态缓冲能力，当设备启动、负载突变导致皮带张力瞬间波动时，摆臂可产生微小的角度偏转抵消瞬时冲击力，减少皮带受到的冲击载荷，进一步延长皮带与带轮的使用寿命，降低设备的运维成本。
