异径侧通黄铜流体混合管路接头

　　在民用供水、小型液压回路、气动控制、实验流体配比这类需要两路介质汇流的场景里，这类侧接异径黄铜接头是非常常见的管路连接件，区别于标准等径三通的对称结构，它的侧接口轴线与主通路轴线呈固定斜角，专门适配需要在主通路中段引入支路介质、完成在线混合的安装需求，不需要额外加装转接弯头或者混合腔体，能大幅压缩管路排布的占用空间。从实际使用场景来看，这类接头常被用在小型冷热水混水管路、低压润滑系统的油路汇流、气动系统的两路气体配比工位，黄铜材质本身的切削性能好、铸造成型后致密度高，耐低压水、油气类介质的腐蚀能力足够，相比钢制接头不需要额外做表面防锈处理，成本控制更有优势，也不会像塑料接头那样存在长期受热老化开裂的问题。

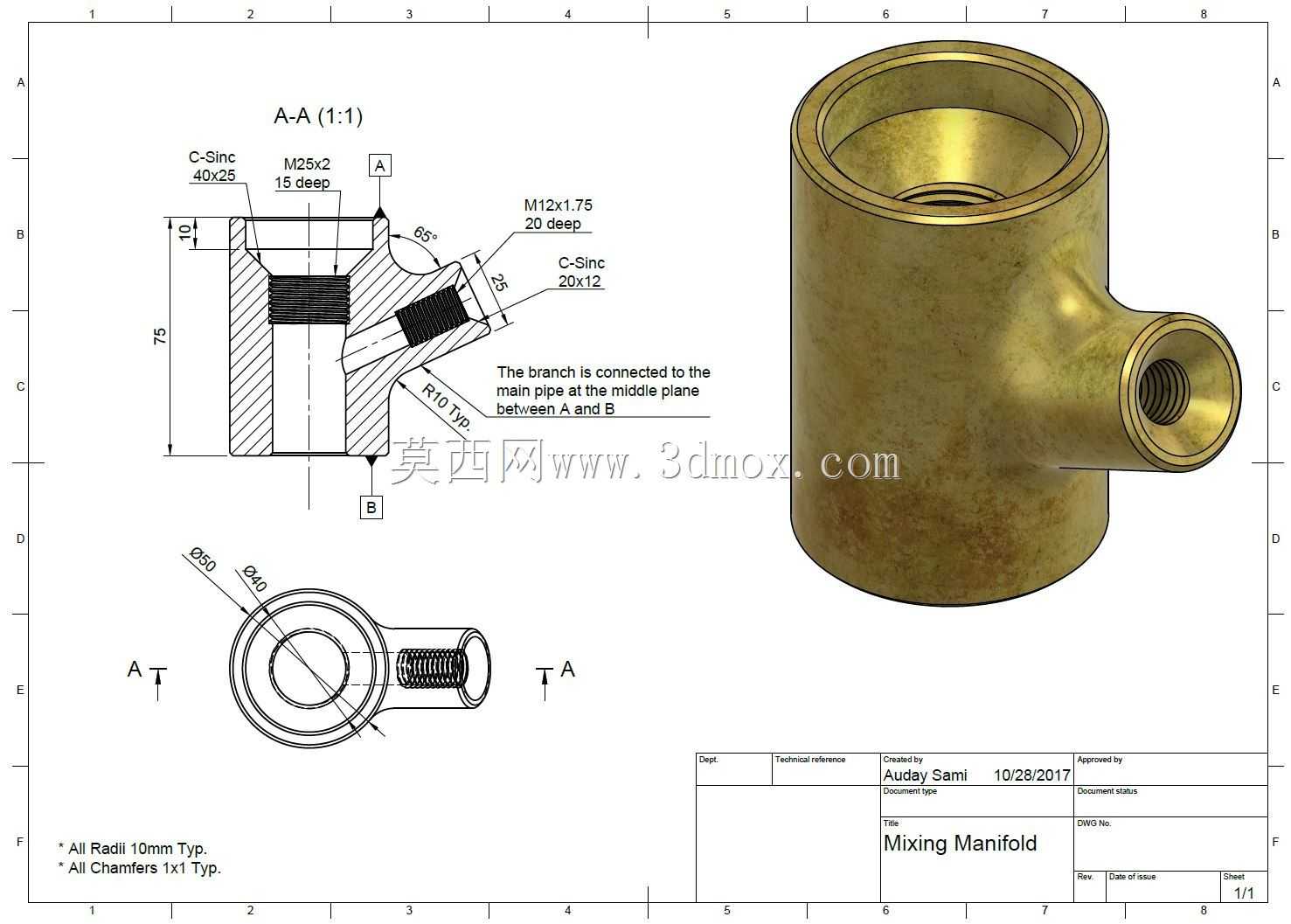

　　从结构设计逻辑来看，主通路为上下贯通的大直径内螺纹接口，用来接入主路的大流量介质，侧方斜出的小直径内螺纹接口用来接入支路的小流量介质，支路出口的位置特意设置在主通路的中间截面上，也就是两个主接口的中间位置，这样支路介质进入主通路时，不会直接冲击主路的端向连接螺纹，能减少介质紊流带来的管路振动，同时两股介质能在主通路的中段腔体里充分对冲混合，不需要额外增设静态混合元件就能达到基础的混流效果。细节结构上，所有内螺纹的端部都做了1x1的倒角处理，既可以去除螺纹加工产生的飞边毛刺，也能在安装对接时起到导向作用，避免外螺纹拧入时刮伤螺纹牙型，所有过渡圆角统一采用R10的标准，一方面是消除加工应力集中，避免黄铜件在压铸或者机加工后出现应力开裂，另一方面也能减少介质在腔体内流动的直角阻力，降低管路压损。

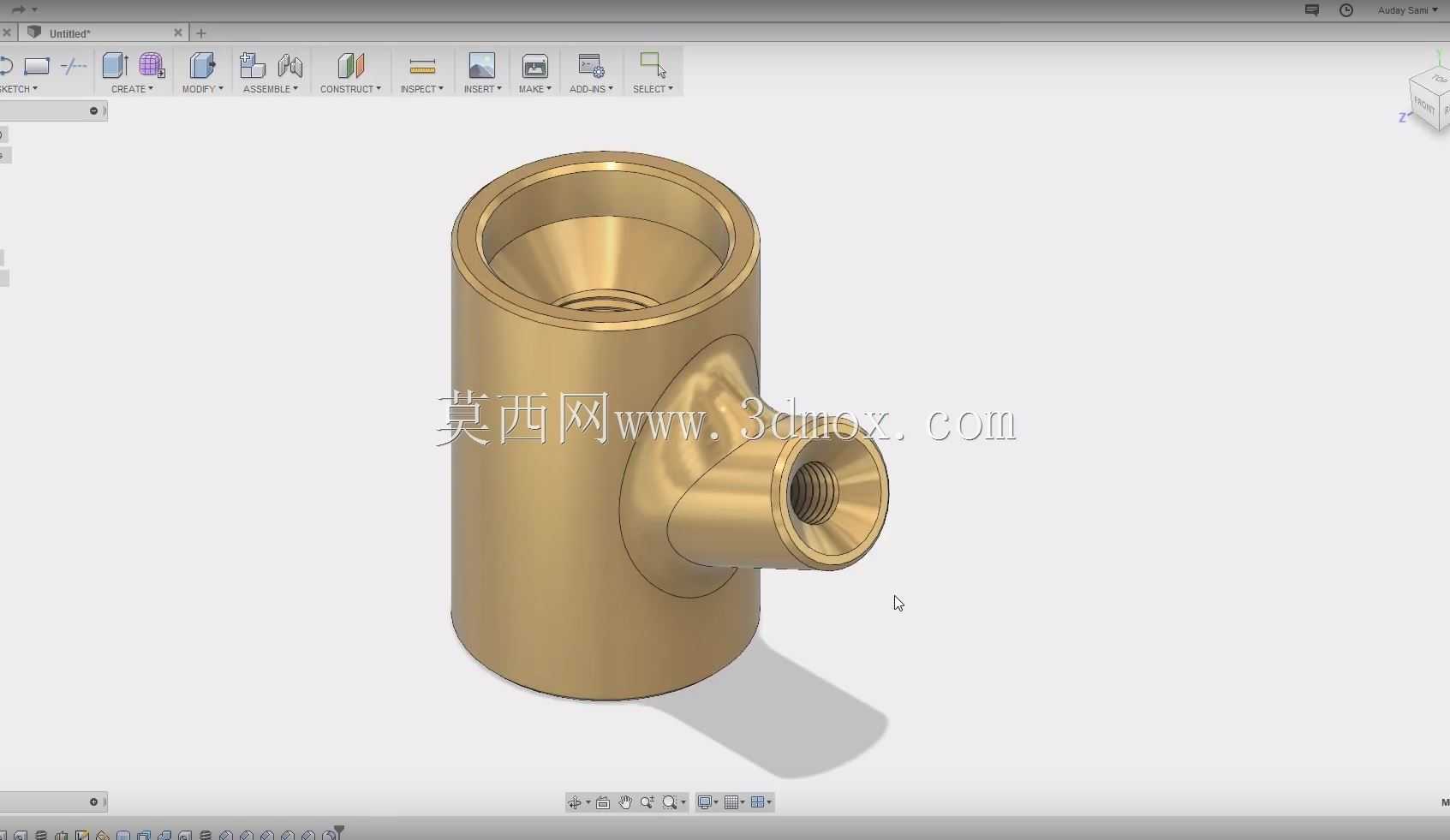

　　从安装边界来看，主通路的轴向总长度、侧接口的外伸长度都做了紧凑化设计，安装时不需要预留过大的操作空间，主接口的内螺纹规格适配常规的大口径管路，侧接口的小规格螺纹适配支路的细管径管路，两个接口的螺纹深度都满足常规管路连接的啮合长度要求，不需要额外加装过长的外螺纹接头就能保证连接密封性，螺纹规格的搭配也覆盖了日常民用和小型工业设备的常用管路管径，不需要额外做异径转接就能直接对接现有管路。建模过程中这类零件需要重点处理斜向支路与主腔体的相贯线位置，这里的壁厚要保持均匀，不能出现局部过薄导致的耐压不足问题，同时内螺纹的收尾位置要和腔体内部平滑过渡，不能出现台阶导致的介质滞留，所有倒角和圆角的参数要统一，既符合加工工艺要求，也能避免应力集中导致的零件失效。实际选型时需要注意，这类黄铜接头的耐压等级适配低压流体工况，不适合高压液压或者高温蒸汽管路，安装时螺纹处配合常规的生料带或者密封胶就能达到密封要求，不需要额外加装密封垫片，因为黄铜材质本身的延展性较好，螺纹啮合时的微小形变就能填充配合间隙，达到可靠的密封效果。
